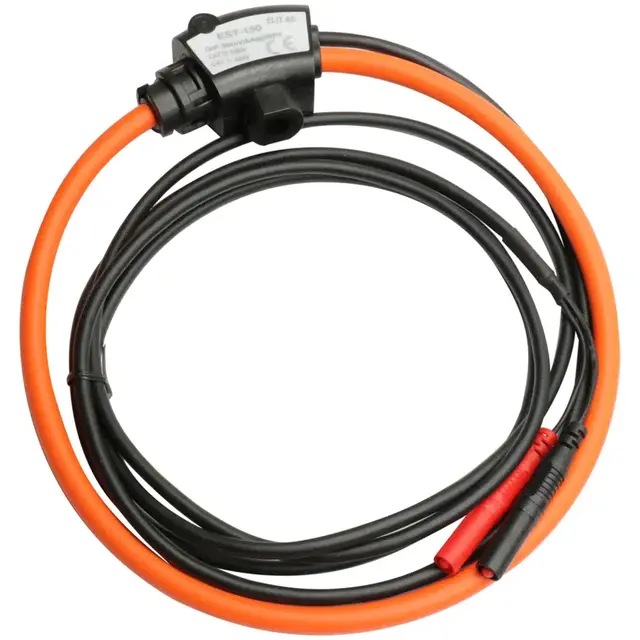

EST-150 er en fleksibel strømtangadapter utviklet for måling av høye vekselstrømmer fra 5 A til 1000 A AC. Den store, fleksible strømsløyfen har en innvendig diameter på 150 mm, samtidig som selve den fleksible slangen bare er 8 mm tykk. Det gjør adapteren spesielt godt egnet når strøm skal måles rundt store ledere, kabelbunter eller på steder hvor en tradisjonell strømtang er vanskelig å få på plass.

EST-150 har 4 mm tilkobling og er beregnet for bruk sammen med kompatibelt måleinstrument. Sikkerhetsklassifisering CAT IV 600 V gjør den godt egnet til profesjonell bruk innen elektro, installasjon, service og feilsøking.

Hvorfor velge EST-150?

• Måleområde fra 5 til 1000 A AC
• Fleksibel strømsløyfe med Ø150 mm innvendig diameter
• Kun Ø8 mm tykk fleksibel slange
• Enkel å føre rundt store og vanskelig tilgjengelige ledere
• 4 mm tilkobling
• Omsetningsforhold 50 mV/kA ved 50 Hz
• True RMS oppgitt i produktdata
• Sikkerhetskategori CAT IV 600 V
• Velegnet til profesjonell strømregistrering og feilsøking.

Hvem passer EST-150 for?

EST-150 er spesielt aktuell for:

• Elektrikere
• Industrielektrikere
• Serviceteknikere
• Automatikere
• Energimåling
• Teknisk vedlikehold
• Feilsøking på elektriske installasjoner
• Måling i sikrings- og fordelingstavler
• Måling rundt store kabler og ledere
• Profesjonell dokumentasjon av belastningsstrøm

Fleksibel strømsløyfe på Ø150 mm

Den store åpningen er en av de viktigste fordelene med EST-150.

Med en innvendig diameter på 150 mm kan den fleksible sløyfen legges rundt betydelig større ledere og kabeloppsett enn det som er mulig med mange konvensjonelle strømtenger.

Fordeler:

• Stor Ø150 mm måleåpning
• Egnet rundt kraftige kabler
• Praktisk ved kabelbunter
• Enkel plassering i trange tavler
• Fleksibel konstruksjon gir større frihet enn faste tangkjever

Kun 8 mm tykk måleslange

Selv om målesløyfen har en diameter på 150 mm, er selve den fleksible slangen bare 8 mm tykk. Dette gjør det lettere å føre sensoren mellom ledere og inn på steder med begrenset plass.

Dette er særlig nyttig ved:

• Tettpakkede fordelinger
• Store kabelbunter
• Industrimaskiner
• Elektriske tavler
• Installasjoner der en vanlig strømtang ikke får plass

Måler opptil 1000 A AC

EST-150 har et oppgitt måleområde fra 5 A til 1000 A AC, og er dermed utviklet for måling av relativt høye belastningsstrømmer.

Den egner seg derfor godt til kontroll av blant annet:

• Hovedtilførsler
• Elektriske motorer
• Industrimaskiner
• Fordelingstavler
• Større elektriske laster
• Belastning på elektriske kurser

Adapter uten eget display

EST-150 er en strømtangadapter, ikke et komplett håndinstrument med eget display. Målesignalet sendes videre til et kompatibelt måleinstrument via 4 mm-tilkoblingen. Kilden oppgir direkte avlesning av ampere og mulighet for logging når adapteren brukes sammen med det tiltenkte kompatible instrumentet.

Dette er viktig å kommunisere tydelig i nettbutikken, slik at produktet ikke forveksles med en selvstendig strømtang med innebygd skjerm.

CAT IV 600 V

EST-150 er klassifisert for CAT IV 600 V, en viktig egenskap for profesjonelt arbeid på elektriske installasjoner.

Den høye sikkerhetskategorien gjør adapteren relevant for måleoppgaver nær installasjonens forsyningspunkt, forutsatt at den brukes sammen med kompatibelt og korrekt sikkerhetsklassifisert måleutstyr.

Tekniske spesifikasjoner

Typiske bruksområder

Elektriske tavler

Den tynne, fleksible sløyfen gjør det enklere å komme til rundt ledere i tettpakkede fordelinger.

Industri

Mål høye AC-strømmer på motorer, maskiner og elektriske forsyninger.

Belastningskontroll

Kontroller hvor mye strøm en kurs, maskin eller større elektrisk last trekker.

Feilsøking

Sammenlign strømforbruk mellom kurser eller faser for å identifisere unormal belastning.

Dokumentasjon og logging

Når adapteren brukes med kompatibelt instrument som støtter logging, kan strømverdier registreres over tid for videre analyse.

FAQ

Hva kan EST-150 måle?

EST-150 er utviklet for måling av vekselstrøm fra 5 A til 1000 A AC.

Har EST-150 eget display?

Nei. EST-150 er en strømtangadapter uten eget display og må kobles til et kompatibelt måleinstrument.

Hvor stor er åpningen?

Den fleksible strømsløyfen har en innvendig diameter på 150 mm.

Hvor tykk er selve sensoren?

Den fleksible måleslangen er bare 8 mm i diameter, noe som gjør den godt egnet på trange steder.

Kan EST-150 måle likestrøm?

Nei. Det oppgitte måleområdet gjelder AC-strøm. Produktdataene oppgir ikke DC-strømmåling.

Hvilken sikkerhetskategori har EST-150?

Adapteren er klassifisert som CAT IV 600 V.

Hvorfor velge en fleksibel strømtang?

En fleksibel strømsløyfe er særlig nyttig rundt store ledere og på steder hvor faste tangkjever ikke kan åpnes eller plasseres rundt kabelen. Med Ø150 mm åpning og kun Ø8 mm slangetykkelse er EST-150 spesielt godt egnet til slike måleoppgaver.
