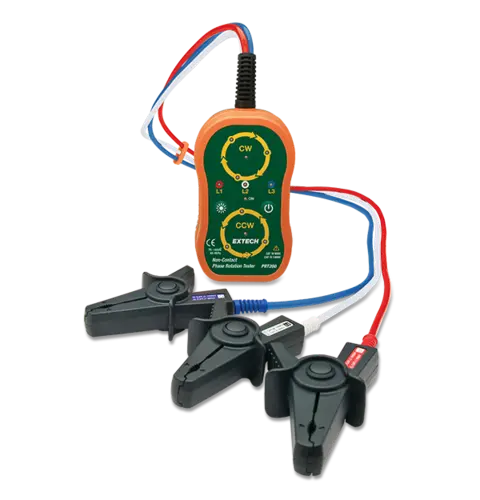

Extech PRT200 er en profesjonell berøringsfri faserekkefølgetester utviklet for rask kontroll av faserekkefølge og faseindikasjon i trefasesystemer. Instrumentet arbeider etter prinsippet statisk induksjon, slik at fasene kan registreres gjennom isolasjonen på lederne uten direkte elektrisk kontakt med ledermaterialet. Måleområdet er 75–1000 V AC med et frekvensområde på 45–65 Hz.

PRT200 gir både visuell og akustisk indikasjon av faserekkefølgen. LED-indikatorer viser om de enkelte fasene er spenningssatt og hvilken faseorientering som registreres. Et lydsignal varsler forskjellig avhengig av om faserekkefølgen er korrekt eller reversert. Med CAT IV 600 V, isolerte krokodilleklemmer med brede kjefter og justerbar LED-lysstyrke er instrumentet spesielt godt egnet til profesjonelt arbeid innen elektro, industri, motorinstallasjon og vedlikehold.

Hvorfor velge Extech PRT200?

• Berøringsfri kontroll av faserekkefølge
• Måleområde 75–1000 V AC
• Frekvensområde 45–65 Hz
• Registrerer faseorientering
• LED-indikasjon for hver fase
• Akustisk indikasjon av faserekkefølge
• Statisk induksjon som måleprinsipp
• Maks lederdiameter 33 mm
• Justerbar Hi/Lo LED-lysstyrke
• Fullisolerte krokodilleklemmer med brede kjefter
• Integrerte, fargekodede måleledninger
• Sikkerhetsklassifisering CAT IV 600 V
• CE-sertifisert
• Batteridrevet med 4 × AA.

Hvem passer Extech PRT200 for?

Extech PRT200 passer spesielt godt til:

• Elektrikere
• Industrielektrikere
• Automatikere
• Elektromontører
• Serviceteknikere
• Motorinstallasjon og motorservice
• Industrielt vedlikehold
• Tavlebyggere
• Teknisk drift
• Feilsøking av trefasesystemer

Berøringsfri kontroll av faserekkefølge

Den store fordelen med PRT200 er at instrumentet benytter statisk induksjon fremfor tradisjonell direkte elektrisk kontakt med ledermaterialet.

De isolerte klemmene festes rundt de isolerte faselederne, slik at faserekkefølgen kan kontrolleres uten å eksponere selve lederen.

Fordeler:

• Ingen behov for direkte kontakt med ledermaterialet
• Rask kontroll av trefasesystemer
• Praktisk ved installasjon og service
• Reduserer behovet for å avmantle eller eksponere ledere
• Egnet for lederdiameter opptil 33 mm.

Tydelig LED-indikasjon

Extech PRT200 benytter LED-indikatorer for å vise både om de enkelte fasene er spenningssatt og hvilken faseorientering instrumentet registrerer.

Dette gjør det enkelt å kontrollere trefasesystemet visuelt før blant annet motorer og annet fasefølsomt utstyr settes i drift.

Akustisk indikasjon av faserekkefølge

I tillegg til LED-indikatorene benytter PRT200 lydsignal for å gjøre kontrollen raskere.

Instrumentet gir:

• Intermitterende lydsignal når korrekt faserekkefølge registreres
• Kontinuerlig lydsignal når reversert faserekkefølge registreres.

Dette gjør at teknikeren ikke trenger å følge display eller indikatorer kontinuerlig under testen.

Justerbar LED-lysstyrke

Arbeidsforholdene kan variere fra mørke tekniske rom til tavler og installasjoner i sterkt dagslys.

PRT200 har derfor en Hi/Lo-bryter for LED-lysstyrken, slik at indikatorene kan tilpasses lysforholdene.

Fordeler:

• Bedre synlighet i sterkt dagslys
• Behagelig indikasjon i mørke områder
• Enklere avlesning i tekniske rom
• Praktisk ved både innendørs og utendørs arbeid.

Utviklet for profesjonelle trefaseinstallasjoner

PRT200 har en sikkerhetsklassifisering på CAT IV 600 V og benytter fullisolerte krokodilleklemmer med brede kjefter. Dette gjør instrumentet egnet for profesjonelle industrielle og elektriske applikasjoner innenfor instrumentets spesifiserte grenser.

De tre måleledningene er integrert i instrumentet og avsluttes med store, fargekodede krokodilleklemmer, noe som gjør tilkoblingen rask og oversiktlig.

Tekniske spesifikasjoner

Hva følger med i pakken?

Standardleveransen inkluderer:

• Extech PRT200 faserekkefølgetester
• Tre integrerte måleledninger
• Tre store fargekodede krokodilleklemmer
• 4 × AA-batterier
• Oppbevaringsveske.

Typiske bruksområder

Kontroll av trefasemotorer

Kontroller faserekkefølgen før en trefasemotor settes i drift for å redusere risikoen for feil rotasjonsretning.

Elektroinstallasjon

Verifiser faserekkefølgen ved installasjon, service og endringer i trefasede elektriske anlegg.

Industrielt vedlikehold

Utfør rask kontroll av faseorientering på maskiner, motorer og elektriske fordelinger.

Feilsøking

Kontroller om alle tre faser registreres og om faserekkefølgen er som forventet ved feilsøking av trefasesystemer.

FAQ

Hva brukes Extech PRT200 til?

PRT200 brukes til å kontrollere faserekkefølge og faseorientering i trefasede AC-systemer. LED-indikatorene viser også om de enkelte fasene registreres som spenningssatt.

Må PRT200 ha direkte kontakt med kobberlederen?

Nei. Instrumentet benytter statisk induksjon og er konstruert for berøringsfri registrering gjennom isolasjonen på lederen.

Hvilket spenningsområde støtter PRT200?

Instrumentet er spesifisert for 75 til 1000 V AC.

Hvilket frekvensområde støttes?

PRT200 er spesifisert for 45–65 Hz.

Hvor store ledere kan klemmene brukes på?

Extech oppgir maksimal lederdiameter på 33 mm (1,3").

Hvordan vises faserekkefølgen?

Instrumentet benytter både LED-indikatorer og lydsignal. LED-ene viser faseorienteringen og om hver fase er aktiv. Lydsignalet er intermitterende ved korrekt registrert faserekkefølge og kontinuerlig ved reversert rekkefølge.

Hvilken sikkerhetskategori har Extech PRT200?

PRT200 er klassifisert som CAT IV 600 V.

Hvilke batterier bruker instrumentet?

Instrumentet drives av 4 × AA 1,5 V-batterier, som følger med i standardleveransen.
