FLIR SV89-KIT er en komplett løsning for kontinuerlig vibrasjonsovervåking og tilstandsbasert vedlikehold av roterende maskiner. Systemet analyserer vibrasjoner løpende for å identifisere mønstre, trender og potensielle feil før de utvikler seg til kostbare driftsstans. Det gjør løsningen spesielt aktuell for motorer, pumper, vifter og annet kritisk roterende utstyr.

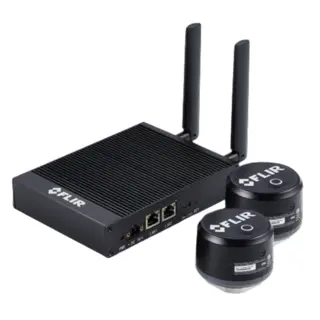

SV89-systemet kombinerer robuste trådløse sensorer med gateway og nettbasert brukergrensesnitt. Vibrasjonsdata kan analyseres ved hjelp av blant annet Grms, Vrms, Peak, Crest Factor, Kurtosis og FFT, samtidig som systemet støtter integrasjon gjennom MQTT, Modbus og OPC UA.

Hvorfor velge FLIR SV89-KIT?

• Kontinuerlig overvåking av roterende maskiner
• Frekvensområde fra 10 Hz til 10 kHz
• Måleområde for akselerasjon på ±50 g
• FFT-analyse
• Grms- og Vrms-analyse
• Peak, Crest Factor og Kurtosis
• Trendmåling av kontakttemperatur
• Konfigurerbart måleintervall fra 1 minutt til 1 døgn
• Trådløs kommunikasjon
• Rekkevidde opptil 50 meter med fri sikt
• Gateway med MQTT, Modbus og OPC UA
• Nettbasert brukergrensesnitt
• SV89-sensor med IP66
• Utviklet for prediktivt og tilstandsbasert vedlikehold.

Hvem passer FLIR SV89-KIT for?

FLIR SV89-KIT er spesielt interessant for:

• Industrivedlikehold
• Vedlikeholdsingeniører
• Tilstandskontroll
• Produksjonsbedrifter
• Prosessindustri
• Teknisk drift
• Reliability engineering
• Motor- og pumpedrift
• Kritiske produksjonsmaskiner
• Virksomheter som ønsker å redusere uplanlagt nedetid

Kontinuerlig overvåking av maskintilstand

Tradisjonelle vibrasjonsmålinger gir et øyeblikksbilde. FLIR SV89-KIT er i stedet utviklet for å følge maskinen over tid.

Dette gjør det mulig å oppdage gradvise endringer i vibrasjonsnivå og se utviklingen før et problem nødvendigvis blir åpenbart for operatøren.

Fordeler:

• Oppdag endringer tidligere
• Følg utviklingen over tid
• Identifiser unormale vibrasjonsmønstre
• Prioriter vedlikeholdsarbeid basert på faktiske data
• Reduser risikoen for uventet maskinstans
• Bedre beslutningsgrunnlag for vedlikehold.

Avansert vibrasjonsanalyse

SV89-systemet behandler vibrasjonsdata og gir flere analyseparametere som kan brukes til å vurdere maskinens tilstand.

Tilgjengelige analysedata inkluderer:

• Grms
• Vrms
• ISO 10816
• Peak
• Crest Factor
• Kurtosis
• Skewness
• Standard Deviation
• FFT.

FFT-analyse er spesielt nyttig ved diagnostikk fordi vibrasjonssignalet kan analyseres i frekvensdomenet, slik at karakteristiske frekvenskomponenter lettere kan identifiseres.

Frekvensområde 10 Hz til 10 kHz

FLIR SV89 har et vibrasjonsfrekvensområde på 10 Hz til 10 kHz og et følsomhetsområde på ±50 g.

Dette gjør systemet egnet for overvåking av en rekke typer roterende maskineri og gir et betydelig datagrunnlag for både generell vibrasjonsovervåking og mer detaljert analyse.

Temperaturtrend fra –20 til +80 °C

I tillegg til vibrasjoner kan systemet vise utviklingen i kontakttemperatur innenfor området –20 til +80 °C.

Kombinasjonen av temperatur- og vibrasjonstrender kan gi vedlikeholdspersonell et bredere bilde av hvordan maskinen utvikler seg over tid.

Fleksibelt måleintervall

Målefrekvensen kan konfigureres fra ett minutt til ett døgn.

Dette gjør det mulig å tilpasse overvåkingen etter hvor kritisk utstyret er. Kritiske maskiner kan overvåkes oftere, mens mindre kritisk utstyr kan registreres med lengre intervaller.

Trådløs installasjon

SV89-sensorene kommuniserer trådløst, noe som reduserer behovet for omfattende kabling rundt maskinene.

Under en økt oppgir FLIR en kommunikasjonsrekkevidde på opptil 50 meter med fri sikt, og systemet benytter IEEE 802.11n Wi-Fi.

Dette gir større fleksibilitet ved installasjon i produksjonsmiljøer.

Gateway med industriell integrasjon

Gatewayen fungerer som sentral kommunikasjonsenhet og støtter:

• MQTT
• Modbus
• OPC UA.

Dette er en viktig styrke ved SV89-KIT. Systemet kan inngå som del av en større vedlikeholds- eller automasjonsarkitektur fremfor å fungere som en isolert måleløsning.

Nettbasert brukergrensesnitt

Gatewayen har en innebygd Linux-basert webserver. FLIR beskriver et nettbasert brukergrensesnitt for tilgang til vibrasjonsdata, konfigurering av sensorer og administrasjon av integrasjoner.

Det gir lokal kontroll over systemet og gjør det enklere å administrere overvåkingen uten å være avhengig av en tradisjonell håndholdt måler.

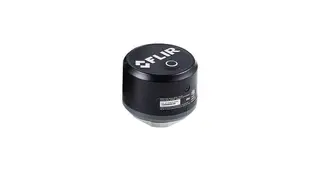

Robust SV89-sensor med IP66

SV89-sensoren er klassifisert som IP66, mens gatewayen er klassifisert som IP40. Systemet er spesifisert for drift fra –20 til +80 °C og relativ luftfuktighet på 10–95 % uten kondensering.

Sensoren er dermed utviklet med tanke på permanent eller langvarig bruk i industrielle miljøer.

Tekniske spesifikasjoner

Typiske bruksområder

Elektromotorer

Overvåk vibrasjonsutviklingen kontinuerlig og identifiser endringer som kan indikere mekaniske problemer.

Pumper

Følg vibrasjons- og temperaturtrender for å støtte forebyggende og tilstandsbasert vedlikehold.

Vifter og blåsemaskiner

Overvåk roterende komponenter der ubalanse eller mekanisk slitasje kan utvikle seg over tid.

Produksjonsmaskiner

Installer sensorer på kritiske maskiner der uplanlagt driftsstans kan medføre store produksjonstap.

Prediktivt vedlikehold

Bruk historiske vibrasjonsdata og trendanalyse til å flytte vedlikehold fra faste intervaller til mer datadrevne beslutninger. FLIR fremhever nettopp identifikasjon av mønstre, trender og potensielle feilmodi som et sentralt formål med systemet.

FAQ

Hva brukes FLIR SV89-KIT til?

FLIR SV89-KIT brukes til kontinuerlig vibrasjonsovervåking av roterende maskineri. Systemet samler og analyserer vibrasjonsdata slik at endringer og potensielle problemer kan identifiseres over tid.

Hva er forskjellen på dette og en håndholdt vibrasjonsmåler?

En håndholdt måler brukes normalt til periodiske enkeltmålinger. SV89-KIT er utviklet som en installert overvåkingsløsning som kontinuerlig samler data og bygger opp historikk og trender.

Har FLIR SV89 FFT-analyse?

Ja. FFT er blant vibrasjonsanalysene FLIR oppgir for systemet.

Kan systemet måle temperatur?

Systemet kan vise trend for kontakttemperatur fra –20 til +80 °C.

Hvor ofte kan systemet registrere målinger?

Capture rate kan konfigureres fra minimum ett minutt til maksimum ett døgn.

Hvor langt rekker den trådløse kommunikasjonen?

FLIR oppgir opptil 50 meter med fri sikt under en økt. Faktisk rekkevidde vil kunne påvirkes av maskiner, vegger, metallkonstruksjoner og andre forhold i installasjonsmiljøet.

Kan SV89-KIT integreres med andre systemer?

Ja. Gatewayen støtter MQTT, Modbus og OPC UA, noe som åpner for integrasjon med andre analyse-, automasjons- og overvåkingssystemer.

Er sensoren egnet for industrimiljø?

SV89-sensoren har IP66, driftstemperatur fra –20 til +80 °C og er spesifisert for opptil 95 % relativ luftfuktighet uten kondensering.
