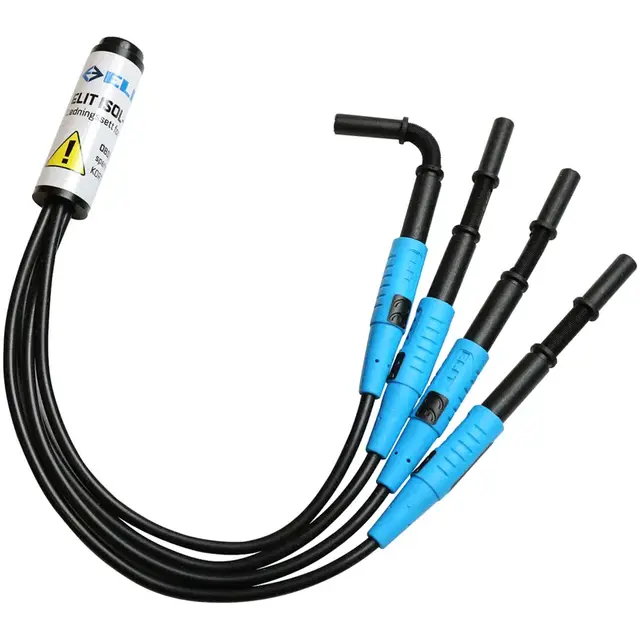

ISOL-4 er et praktisk ledningssett for isolasjonsmåling som gjør det mulig å kortslutte alle faser, inkludert nøytralleder, slik at isolasjonstesten kan gjennomføres på hele installasjonen i én måling. De fire lederne samles i en felles sylinder som kobles til måleledningen fra isolasjonstesteren eller installasjonstesteren.
Settet er utstyrt med fire magnetiske målespisser som kan festes direkte på skruene på automatsikringene. Dette reduserer behovet for å holde målespissene manuelt under testen og gjør oppkoblingen raskere og mer praktisk. Standard 4 mm sikkerhetstilkobling gir samtidig bred kompatibilitet med egnede isolasjons- og installasjonstestere.
Hvorfor velge ISOL-4?
-
Utfør isolasjonstest på alle faser med én måling
-
4 magnetspisser for enkel tilkobling
-
Magnetisk feste direkte på automatens skrue
-
Samler faser og nøytralleder i ett målepunkt
-
Kan brukes med tre ledere på IT-nett
-
Standard 4 mm sikkerhetstilkobling
-
Silikonisolerte måleledninger
-
Maksimal arbeidsspenning 600 V
-
Målekretskategori CAT IV
-
Kompakt løsning for elektrikere og installatører.
Hvem passer ISOL-4 for?
ISOL-4 er spesielt relevant for:
-
Elektrikere
-
Elektroinstallatører
-
Serviceteknikere
-
Kontrollører
-
Industrielektrikere
-
Tavlebyggere
-
Vedlikeholdspersonell
-
Periodisk kontroll av elektriske anlegg
-
Sluttkontroll og isolasjonsmåling
Isolasjonsmåling av alle faser i én test
Hovedfordelen med ISOL-4 er at flere ledere kan kobles sammen før isolasjonsmålingen.
Måleledningen fra isolasjons- eller installasjonstesteren kobles til sylinderen som samler de fire lederne. Magnetspissene kobles deretter til fasene og nøytrallederen, mens testerens andre terminal kobles til jord på vanlig måte. På IT-nett brukes tre av lederne. Dermed kan hele installasjonen isolasjonstestes med én måling.
4 magnetspisser for rask tilkobling
De fire måleledningene er utstyrt med magnetspisser beregnet for feste direkte på skruene på automatsikringene.
Fordeler:
-
Raskere oppkobling
-
Magnetisk feste
-
Mindre behov for å holde målespissene manuelt
-
Praktisk ved arbeid i sikringsskap
-
Enkel tilkobling av flere ledere samtidig
Standard 4 mm sikkerhetstilkobling
ISOL-4 benytter 4 mm sikkerhetsplugger, noe som gjør settet kompatibelt med måleinstrumenter som benytter tilsvarende standardtilkobling.
Dette gjør ledningssettet til et fleksibelt tilbehør for både isolasjonstestere og installasjonstestere.
CAT IV og opptil 600 V arbeidsspenning
Ledningssettet er spesifisert for en maksimal arbeidsspenning på 600 V og målekretskategori CAT IV. Ledningene har silikonisolasjon og en oppgitt strømbelastningsevne på 0,2 A.
Tekniske spesifikasjoner
| Spesifikasjon | Verdi |
|---|
| Produkttype | Ledningssett for isolasjonsmåling |
| Antall magnetspisser | 4 |
| Tilkobling | 4 mm sikkerhetsteknikk |
| Isolasjonsmateriale | Silikon |
| Maks. arbeidsspenning | 600 V |
| Strømbelastningsevne | 0,2 A |
| Målekretskategori | CAT IV |
| Bruksområde | Isolasjonsmåling |
| Tilkobling mot installasjon | Faser + N / tre ledere på IT-nett |
| Varenummer | 10340161 |
| El.nr. | 8000021 |
| GTIN/EAN | 7070811204778 |
Sikker bruk og kontroll
Måleledninger og magnetspisser bør kontrolleres før hver bruk. Dersom det oppdages skader på ledninger, isolasjon eller andre deler av settet, skal produktet ikke brukes. Produsentens FDV-dokumentasjon angir rengjøring med en ren, fuktig klut og fraråder bruk av løsemidler.
Typiske bruksområder
Sluttkontroll av elektriske installasjoner
Koble sammen relevante ledere og gjennomfør isolasjonsmålingen effektivt som del av kontrollarbeidet.
Arbeid i sikringsskap
Magnetspissene festes direkte på automatsikringenes skruer og gir en praktisk oppkobling under målingen.
Isolasjonsmåling på TN-nett
De fire lederne kan kobles til fasene og nøytrallederen før måling mot jord.
Isolasjonsmåling på IT-nett
Tre av lederne kan benyttes for tilkobling til fasene på IT-nett.
FAQ
Hva brukes ISOL-4 til?
ISOL-4 brukes sammen med en isolasjonstester eller installasjonstester for å samle flere ledere i ett målepunkt, slik at isolasjonstesten kan utføres på alle fasene i én måling.
Hvor mange magnetspisser har settet?
Settet har fire magnetiske målespisser.
Hvordan festes magnetspissene?
Magnetspissene er konstruert for å kunne festes direkte på skruene på automatsikringene.
Kan settet brukes på IT-nett?
Ja. Dokumentasjonen beskriver bruk av tre av lederne ved måling på IT-nett.
Hvilken tilkobling brukes mot måleinstrumentet?
ISOL-4 benytter 4 mm sikkerhetstilkobling og er kompatibelt med målere som bruker denne typen plugg.
Hva er maksimal arbeidsspenning?
Maksimal oppgitt arbeidsspenning er 600 V.
Hvilken målekategori har ISOL-4?
Ledningssettet er spesifisert som CAT IV.
