KATIMEX Cablemax 2in1 for ruteplassering - 60 meter kabelsøker og trekkefjær

KATIMEX Cablemax 2in1 for ruteplassering 60 m er et profesjonelt system som kombinerer kabeltrekking og lokalisering av rør- og kabeltraseer i én løsning. Systemet er utviklet for installatører, entreprenører og teknikere som arbeider med kabelinstallasjon, rørføring, infrastruktur og lokalisering av skjulte eller ikke-ledende rør.

Cablemax benytter en 60 meter lang Polykat® glassfiberprofil med diameter på 4,5 mm og integrerte kobberledere. Når systemet kobles til en kompatibel signalsender, kan det sendes et lokaliserbart signal langs hele glassfiberprofilen. Dette gjør det mulig å følge traseen med en egnet mottaker og dermed kartlegge hvor rør eller føringsveier går under bakken, i konstruksjoner eller andre skjulte områder.

Samtidig fungerer Cablemax som et effektivt kabelinnføringssystem. Det gjør produktet til en fleksibel 2-i-1-løsning for både kabeltrekking og ruteplassering.

Hvorfor velge KATIMEX Cablemax 60 m?

• 2-i-1-system for kabeltrekking og ruteplassering
• Hele 60 meter arbeidslengde
• Polykat® glassfiberprofil med integrerte kobberledere
• Kun 4,5 mm profildiameter
• Muliggjør lokalisering av ikke-ledende rør og kanaler
• Signal kan sendes langs hele glassfiberprofilen
• Kan brukes med standard sendere og mottakere som arbeider i kHz-området
• Robust galvanisert stålramme
• Kompakt aluminiumstrommel på Ø 400 mm
• Fleksibelt føringshode for enklere fremføring
• Minimum bøyeradius på 100 mm
• Bruddstyrke på hele 10,3 kN
• Kan betjenes av én person
• Profesjonell løsning for elektro, telekom, infrastruktur og entreprenørarbeid

Hvem passer KATIMEX Cablemax for?

Cablemax 2in1 60 m er spesielt godt egnet for:

• Elektrikere
• Elektroinstallatører
• Telekominstallatører
• Fiberinstallatører
• Entreprenører
• Infrastrukturarbeid
• Kabellegging
• Rørinspeksjon og trasekartlegging
• Graveentreprenører
• Teknisk drift og vedlikehold
• Industriinstallasjoner
• Bygg og anlegg

Systemet er spesielt nyttig når eksisterende rørføringer ikke er tilstrekkelig dokumentert, eller når traseen til et ikke-ledende rør må lokaliseres før grave-, reparasjons- eller installasjonsarbeid.

2 i 1 - kabeltrekking og ruteplassering

En av de største fordelene med KATIMEX Cablemax er kombinasjonen av to viktige arbeidsoppgaver i samme system.

Cablemax kan brukes som en tradisjonell trekkefjær / kabelinnføringsenhet for å føre kabler gjennom rør og kanaler. Samtidig har Polykat®-profilen integrerte kobberledere som gjør det mulig å påføre et signal fra en ekstern signalsender.

Dermed kan samme system brukes til både:

• Innføring av kabler
• Trekking av kabler
• Kartlegging av rørtraseer
• Lokalisering av skjulte føringsveier
• Lokalisering av ikke-ledende rør
• Kontroll av eksisterende rørføringer

Dette reduserer behovet for flere separate verktøy og gjør Cablemax spesielt effektiv for profesjonelle installatører.

Lokaliser hele rørtraseen

Ved ruteplassering kobles en ekstern signalsender til Cablemax-systemet, mens senderens andre tilkobling jordes.

De integrerte kobberlederne i glassfiberprofilen fører signalet langs hele den innførte lengden. En kompatibel kabel- eller rørlokalisator kan deretter registrere signalet fra bakken eller konstruksjonen.

Dette gjør det mulig å følge hele traseen, i stedet for bare å lokalisere ett bestemt punkt.

Avhengig av sender, mottaker, lokale grunnforhold og konstruksjonen rundt røret kan signalet registreres på betydelig dybde.

Ideell for ikke-ledende rør

Tradisjonelle kabelsøkere kan lokalisere metalliske kabler og rør direkte eller via et påført signal. Lokalisering av tomme plastrør og andre ikke-ledende føringsveier kan derimot være betydelig vanskeligere.

KATIMEX Cablemax løser dette ved at den lokaliserbare glassfiberprofilen føres inn i røret.

Når signalet påføres de integrerte kobberlederne, får operatøren en sporbar trase gjennom røret. Dette gjør systemet svært godt egnet for eksempelvis:

• Plastrør
• Kabelrør
• Trekkerør
• Tomrør
• Telekomrør
• Fiberføringer
• Andre ikke-ledende kanaler

60 meter Polykat® glassfiberprofil

Cablemax leveres med 60 meter Polykat® glassfiberprofil med diameter på 4,5 mm.

Polykat®-profilen kombinerer høy skyvestabilitet med fleksibiliteten som kreves når profilen skal føres gjennom rør med bend og eksisterende installasjoner.

Profilen har en oppgitt bruddstyrke på 10,3 kN og minimum bøyeradius på 100 mm.

Det gir et godt kompromiss mellom styrke, fleksibilitet og rekkevidde for profesjonelle kabel- og rørinstallasjoner.

Fleksibelt føringshode

I front av glassfiberprofilen sitter et fleksibelt føringshode på Ø 7 mm.

Føringshodet bidrar til at profilen lettere passerer:

• Bend
• Skjøter
• Eksisterende kabler
• Ujevnheter
• Komplekse rørføringer

Dette er spesielt nyttig i eksisterende installasjoner hvor kabelrøret allerede inneholder andre kabler.

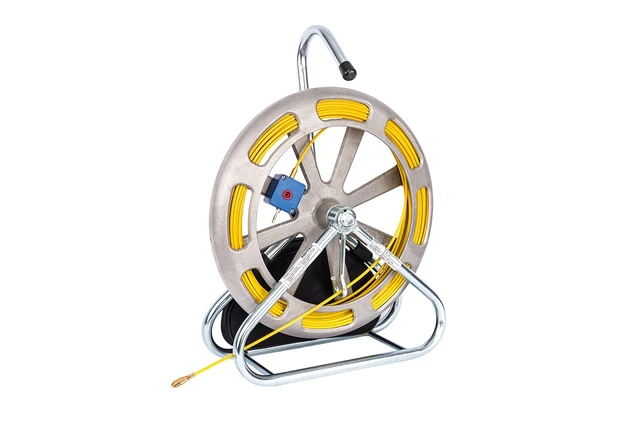

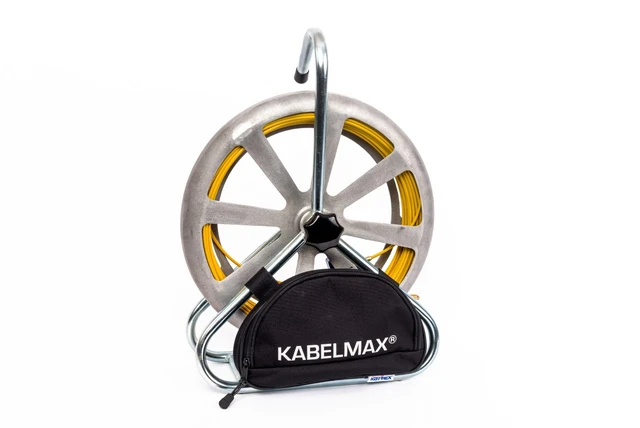

Robust trommel og stålramme

Cablemax er bygget for profesjonell bruk på byggeplass og ute i felt.

Den 60 meter lange glassfiberprofilen oppbevares kompakt i en aluminiumstrommel med diameter på 400 mm, montert i en robust ramme av galvanisert stål.

Konstruksjonen beskytter profilen under transport og oppbevaring samtidig som den gjør inn- og utrulling rask og oversiktlig.

Det kompakte designet gjør at hele 60 meter arbeidslengde kan transporteres i en enhet på omtrent 41,5 × 18,5 × 57,5 cm.

Kan brukes av én person

Cablemax-systemet er utviklet slik at ruteplassering kan utføres av én operatør.

Dette kan effektivisere arbeid med:

• Kartlegging av eksisterende rør
• Forberedelse før graving
• Kontroll før reparasjon
• Dokumentasjon av rørtraseer
• Feilsøking på eksisterende installasjoner

For entreprenører og installatører kan dette redusere både tidsbruk og bemanningsbehov ved lokaliseringsarbeid.

Kompatibel med standard lokaliseringsutstyr

KATIMEX oppgir at Cablemax lokaliseringssystem kan benyttes sammen med standard sender- og mottakerutstyr som opererer i kHz-området.

Det betyr at Cablemax fungerer som den signalbærende delen av systemet, mens kompatibel sender og mottaker benyttes til henholdsvis å påføre og registrere lokaliseringssignalet.

Merk: Lokaliseringsdybde og nøyaktighet avhenger blant annet av senderens effekt, mottakerens følsomhet, grunnforhold, konstruksjoner og elektromagnetiske forstyrrelser i området.

Tekniske spesifikasjoner

Hva består KATIMEX Cablemax av?

Cablemax 2in1 for ruteplassering består blant annet av:

• Cablemax trommelsystem
• 60 m Polykat® glassfiberprofil
• Integrerte kobberledere
• M5 endehylse
• Fleksibelt føringshode Ø 7 mm
• Tilkoblingsboks for signalsender
• Aluminiumstrommel Ø 400 mm
• Galvanisert stålramme

Signalsender og mottaker/lokalisator må være kompatible med systemet og er ikke nødvendigvis en del av standardleveransen.

Typiske bruksområder

Lokalisering av kabelrør

Før Cablemax inn i kabelrøret, påfør et signal og følg traseen med en kompatibel mottaker.

Lokalisering av plastrør

Systemet gjør det mulig å lokalisere ikke-ledende rør som ellers kan være vanskelige å finne med tradisjonelt kabelsøkerutstyr.

Kabeltrekking

Cablemax kan samtidig brukes som profesjonell trekkefjær for fremføring og trekking av kabler gjennom rør og kanaler.

Telekom og fiber

Velegnet til kartlegging og kabelinstallasjon i føringsveier for telekommunikasjon, datanettverk og fiber.

Gravearbeid

Kartlegg eksisterende rørtraseer før graving for å redusere risikoen for skade på eksisterende infrastruktur.

Bygg og industri

Bruk Cablemax til kabelinstallasjon i kontorbygg, industribygg, tekniske anlegg og andre større installasjoner.

FAQ

Hva er KATIMEX Cablemax 2in1?

KATIMEX Cablemax er et kombinert kabelinnførings- og ruteplasseringssystem. Den 60 meter lange glassfiberprofilen kan både brukes til kabeltrekking og til å sende et lokaliserbart signal gjennom integrerte kobberledere.

Hvor lang er Cablemax?

Denne modellen har 60 meter Polykat® glassfiberprofil.

Hvor tykk er glassfiberprofilen?

Profilen har en diameter på 4,5 mm.

Kan Cablemax brukes til å finne plastrør?

Ja. Dette er et av systemets viktigste bruksområder. Glassfiberprofilen føres inn i det ikke-ledende røret, og de integrerte kobberlederne benyttes til å føre et signal som kan registreres med en kompatibel mottaker.

Kan den brukes som vanlig trekkefjær?

Ja. Cablemax er et 2-i-1-system og kan brukes både til kabeltrekking og ruteplassering.

Må jeg ha en egen kabelsøker?

For selve lokaliseringen trenger du en kompatibel signalsender og mottaker. Cablemax fungerer som den signalbærende profilen som føres inn i røret.

Hvor dypt kan Cablemax lokaliseres?

KATIMEX oppgir at signalet, avhengig av sender/mottaker og lokale forhold, kan registreres ned til flere meters dybde. Den faktiske lokaliseringsdybden kan variere betydelig med grunnforhold, konstruksjoner, signalstyrke og annet elektrisk utstyr i området.

Kan én person utføre ruteplasseringen?

Ja. KATIMEX fremhever at systemet er konstruert slik at komplett lokaliseringsarbeid kan utføres av én person.

Hva er minimum bøyeradius?

Minimum bøyeradius for 60 m-versjonen er 100 mm.

Hva er bruddstyrken på profilen?

Polykat®-profilen har en oppgitt bruddstyrke på 10,3 kN.
