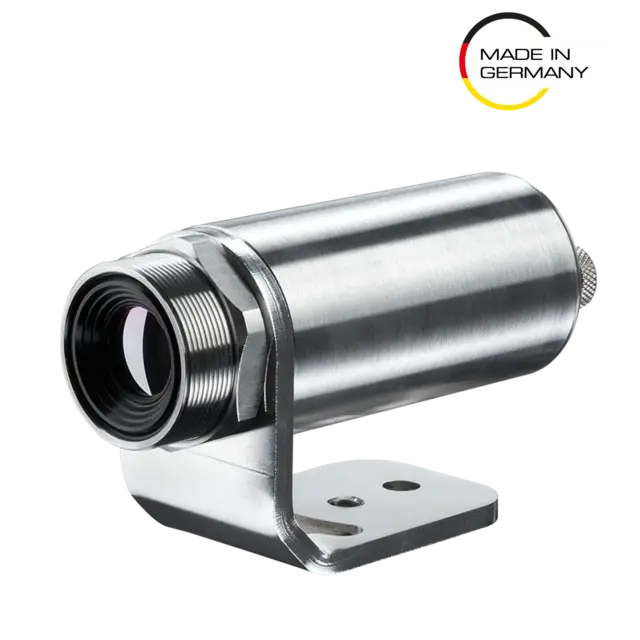

Optris Xi 400 LT – Termisk kamera med filter for CO2-laserapplikasjoner
Den Optris Xi 400 LT er et høyoppløselig infrarødt kamera med spesialutviklet langpassfilter for bruk i CO2-laserprosesser. Kameraet kombinerer fordelene ved et termografisk system med presisjonen til et pyrometer, og muliggjør berøringsfri temperaturmåling fra –20 °C til +900 °C.
Med en optisk oppløsning på 382 × 288 piksler og en motorisert fokus, leverer Xi 400 nøyaktige målinger selv ved komplekse prosesser og lang avstand. Den innebygde linjeskann-funksjonen gjør kameraet ideelt for overvåking av bevegelige materialer i laser- og prosessanlegg.
Xi 400 LT er en del av Compact Line Xi-serien og er konstruert for fastmontering i industrielle miljøer. Det robuste IP67-huset beskytter mot støv og fuktighet, og en rekke optikkalternativer muliggjør optimal tilpasning til måleoppgaven.
Kameraet leveres med PIX Connect-programvaren, som tilbyr avansert bildeanalyse, temperaturprofiler, hot spot-detektering og linjeskanning i sanntid. Takket være USB 2.0-tilkobling (med mulighet for GigE/PoE-adapter) kan kameraet integreres direkte i kontrollsystemer.
Tekniske data
| Egenskap | Verdi |
|---|
| Modell: | Optris Xi 400 LT med CO2-laserfilter |
| Temperaturområde: | –20 °C … 900 °C (justerbare områder: –20–100 °C / 0–250 °C / 150–900 °C) |
| Spektralområde: | 2 – 7,5 µm |
| Oppløsning (IR): | 382 × 288 piksler |
| Bildehastighet: | 80 Hz / 27 Hz |
| Optikk (FOV): | 18° × 14° (f = 20 mm), 29° × 22° (f = 12,7 mm), 53° × 38° (f = 7,7 mm), 80° × 54° (f = 5,7 mm) |
| D:S-forhold: | 390 : 1 (18°-optikk) |
| Standard prosessgrensesnitt (PIF): | 1 × 0–10 V inngang, 1 × digital inngang (maks. 24 V), 1 × 0–10 V utgang |
| Industrielt PIF (valgfritt): | 2 × 0–10 V innganger, 1 × digital inngang, 3 × 0/4–20 mA utganger, 3 × relé (0–30 V / 400 mA), 1 × fail-safe relé |
| Tilkobling: | USB 2.0, valgfri USB–GigE (PoE) adapter |
| Strømforsyning: | via USB |
| Beskyttelsesgrad: | IP67 |
| Driftstemperatur: | 0 °C … 50 °C |
| Dimensjoner: | Ø 36 × 100 mm (M30×1 gjenger) |
| Programvare: | Optris PIX Connect inkludert |
| Anvendelse: | CO2-laserprosesser og industrielle høytemperaturmålinger |
