Optris PI 1M – Kortbølget termisk kamera for metall- og høytemperaturprosesser

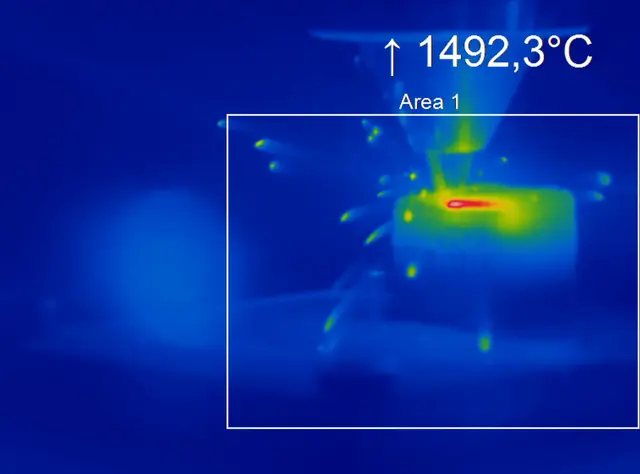

Optris PI 1M er et kortbølget termisk kamera utviklet for presis og berøringsfri måling av varme, reflekterende metalloverflater. Kameraet opererer i det kortbølgede infrarøde området (0,85–1,1 µm), noe som samsvarer med metallers høyere emisjon og reduserer refleksjonsfeil som oppstår ved måling med langbølgekameraer. Det leverer stabile temperaturdata fra materialer som stål, jern, kobber, messing, tinn, keramikk, karbon og halvledere. Et valgfritt notch-filter gjør det i tillegg egnet for laserbaserte applikasjoner.

Kameraets spektroskopiske plassering er basert på Plancks lov – ved kortere bølgelengder øker strålingsintensiteten kraftig, slik at usikkerhet i emissivitet påvirker repeterbarheten i langt mindre grad. Dermed oppnår PI 1M høy nøyaktighet og stabilitet på blanke, høytempererte overflater, og er derfor et populært valg for prosesskontroll i metallindustrien.

PI 1M måler temperaturer fra 450 °C til 1800 °C i ett kontinuerlig område, uten delområder. Det høye avstands-til-punkt-forholdet (D:S) gjør kameraet velegnet til fjernmålinger med små målepunkter.
Fleksible opptaksmoduser tilpasser seg prosesshastigheten:

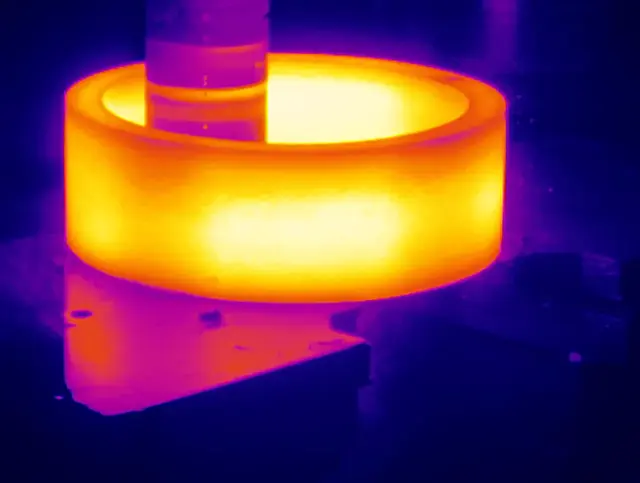

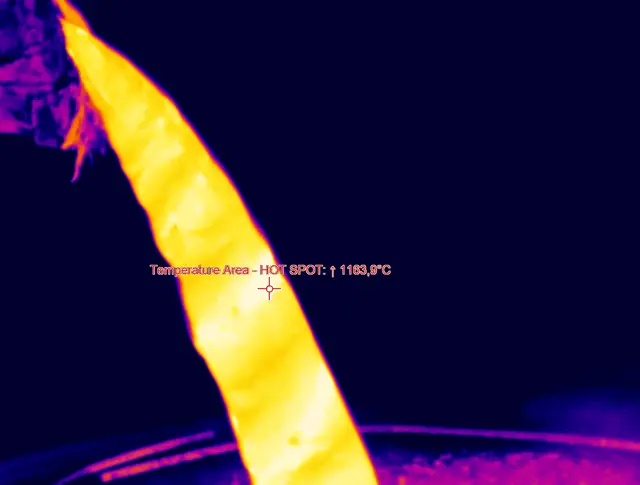

• 764 × 480 piksler @ 32 Hz – detaljert helbilde

• 382 × 288 piksler @ 80 Hz – redusert bevegelsesuskarphet

• 72 × 56 piksler @ 1 kHz – raske transienter

• 764 × 8 linjeskanning @ 1 kHz – for kontinuerlig overvåking av bånd, sømmer eller roterende komponenter

Tilkobling skjer via USB og konfigurerbare analoge/digitale grensesnitt som gjør integrasjonen mot styresystemer enkel.
Medfølgende PIX Connect-programvare muliggjør linjeskanning, bildefusjon, datalogging og alarmfunksjoner, mens utviklersett (SDK) støtter skreddersydde applikasjoner og OEM-integrasjon.

For krevende industrielle miljøer finnes tilbehør som vannkjølte kapslinger (opp til 315 °C) og luftspyling for å holde optikken ren. Monteringsbraketter og kabler forenkler installasjon på ovner, reaktorer og produksjonslinjer.

Produsert i Tyskland kombinerer Optris PI 1M presisjon, hastighet og robusthet med høy kostnadseffektivitet. Det kortbølgede designet gir nøyaktige, repeterbare og stabile resultater på reflekterende, høytempererte materialer – ideelt for metallurgi, laserprosesser, halvlederproduksjon og forskning.

Nøkkelfunksjoner

• Høydynamisk CMOS-detektor med opptil 764 × 480 piksler

• Spektralområde 0,85–1,1 µm – ideelt for metall- og laserprosesser

• Temperaturområde 450 °C til 1800 °C uten delområder

• Bildefrekvens opptil 1 kHz for raske prosesser

• Analoge og digitale utganger med 1 ms responstid

• Linjeskanningsfunksjon for kontinuerlig prosessovervåking
