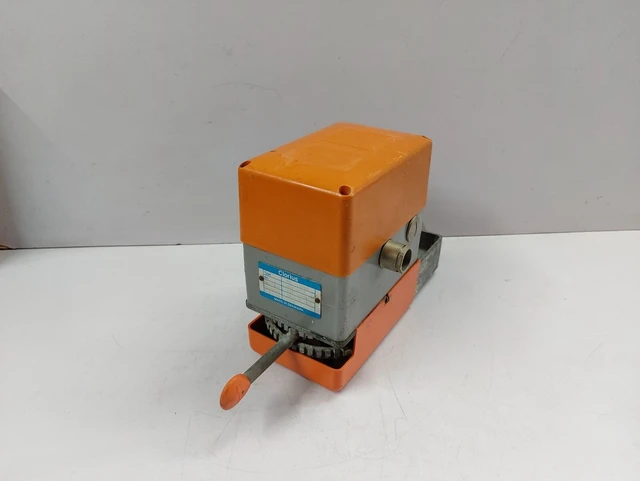

Clorius V1A er en robust elektromekanisk ventilmotor utviklet for regulering av Clorius reguleringsventiler i varme-, kjøle-, ventilasjons- og industrielle prosessanlegg. Ventilmotoren kombinerer kompakte dimensjoner med en høy lukkekraft på 1200 N, og er konstruert for drift av Clorius-ventiler i størrelser opptil DN150.

V1A-utførelsen drives med 24 V AC, 50/60 Hz og har en gangtid på 106 sekunder per 90° motorrotasjon. Motorens rotasjon overføres gjennom et gir og en veivmekanisme til ventilens lineære bevegelse. Slaglengden kan justeres fra 4 til 20 mm, slik at ventilmotoren kan brukes sammen med en rekke Clorius reguleringsventiler.

Hvorfor velge Clorius V1A?

• Profesjonell ventilmotor for Clorius reguleringsventiler
• 24 V AC driftsspenning
• Kraftig 1200 N lukkekraft
• Justerbar slaglengde på 4–20 mm
• Gangtid på 106 sekunder
• IP44-kapsling
• Kompakt konstruksjon
• Lukket girkasse i trykkstøpt aluminium
• Livstidssmurte gir og lagre
• Enkel montering og justering
• Egnet for ventiler opptil DN150
• Utviklet for varme, kjøling, ventilasjon og industrielle systemer.

Hvem passer Clorius V1A for?

Clorius V1A er spesielt aktuell for:

• HVAC-installatører
• VVS-entreprenører
• Industribedrifter
• Drift- og vedlikeholdspersonell
• Ventilasjonsanlegg
• Varmeanlegg
• Kjøleanlegg
• Prosessanlegg
• Tekniske installasjoner
• Service og utskifting av eksisterende Clorius ventilmotorer

Den er særlig relevant der man allerede har Clorius reguleringsventiler og trenger en kompatibel motor for automatisk regulering.

Kraftig lukkekraft på 1200 N

En sentral egenskap ved Clorius V1A er den høye lukkekraften på 1200 N.

Dette gir motoren kapasitet til å betjene reguleringsventiler i større HVAC- og prosessinstallasjoner samtidig som konstruksjonen beholder relativt kompakte ytre dimensjoner.

Fordeler:

• 1200 N lukkekraft
• Stabil ventilregulering
• Egnet for profesjonelle installasjoner
• Kan benyttes med Clorius-ventiler opptil DN150
• Konstruert for langvarig drift

For varme-, kjøle- og ventilasjonsanlegg

Clorius V-serien er utviklet for aktivering av Clorius reguleringsventiler og kan brukes i systemer for oppvarming, kjøling, ventilasjon og industrielle prosesser.

Dokumentasjonen angir bruk i systemer der mediet kan være blant annet:

• Vann
• Damp
• Olje.

Dette gjør Clorius V1A til en allsidig ventilmotor for tekniske installasjoner i både bygg og industri.

24 V AC for styrings- og automasjonsanlegg

V1A-varianten er spesifisert for 24 V AC ved 50/60 Hz, noe som gjør den velegnet i automasjons- og reguleringssystemer hvor 24 V AC benyttes som styrespenning.

Forbruket for modellen uten fjærretur er oppgitt til 4 VA.

Justerbar slaglengde 4–20 mm

Ventilmotoren støtter en justerbar slaglengde på 4 til 20 mm.

Den roterende bevegelsen fra elektromotoren og girkassen konverteres mekanisk til den lineære bevegelsen som kreves for å åpne og lukke reguleringsventilen.

Dette gir fleksibilitet ved tilpasning til forskjellige Clorius-ventiler.

Robust girkasse med livstidssmøring

Clorius V1A benytter en lukket girkasse produsert i trykkstøpt aluminium. Girhjul og lagre er livstidssmurt, noe som reduserer behovet for løpende vedlikehold av selve transmisjonen.

Konstruksjonen gir:

• Robust mekanisk drift
• Redusert vedlikeholdsbehov
• Lang levetid
• Stabil kraftoverføring
• God beskyttelse av interne komponenter

IP44-kapsling

Ventilmotoren har kapslingsgrad IP44. Den er dermed konstruert for bruk i relevante tekniske installasjoner når den monteres og brukes i samsvar med produsentens spesifikasjoner.

Motoren har et spesifisert omgivelsestemperaturområde på -15 °C til +60 °C.

Tekniske spesifikasjoner

Typiske bruksområder

Varmeanlegg

Clorius V1A kan benyttes til automatisk regulering av ventiler i varme- og fjernvarmerelaterte installasjoner.

Kjøleanlegg

Ventilmotoren kan styre reguleringsventiler som kontrollerer vann eller andre relevante medier i kjølesystemer.

Ventilasjon og HVAC

Egnet for automatisert ventilregulering i varme-, ventilasjons- og klimaanlegg.

Industrielle prosessanlegg

V-serien er også utviklet for industrielle systemer der reguleringsventiler brukes til kontroll av blant annet vann, damp eller olje.

FAQ

Hva er Clorius V1A?

Clorius V1A er en 24 V AC elektromekanisk ventilmotor for automatisk betjening av Clorius reguleringsventiler. Den er utviklet for blant annet varme-, kjøle-, ventilasjons- og industrielle systemer.

Hvor stor lukkekraft har Clorius V1A?

Ventilmotoren har en oppgitt lukkekraft på 1200 N.

Hvilken slaglengde har ventilmotoren?

Slaglengden kan justeres fra 4 til 20 mm.

Hvor rask er Clorius V1A?

V1A med 24 V AC har en oppgitt gangtid på 106 sekunder per 90° motorrotasjon.

Har Clorius V1A fjærretur?

Nei. I produsentens typeoversikt er V1A 24 V / 106 sek.-varianten uten fjærretur, posisjonspotensiometer eller hjelpebrytere. Andre varianter i V-serien tilbyr disse funksjonene.

Hvilken kapslingsgrad har motoren?

Clorius V1A har IP44-kapsling.

Hvilke medier kan ventilmotoren brukes sammen med?

Selve motoren er utviklet for Clorius-ventiler som brukes i systemer med blant annet vann, damp og olje. Den konkrete kompatibiliteten må alltid vurderes ut fra ventilen og installasjonen.
