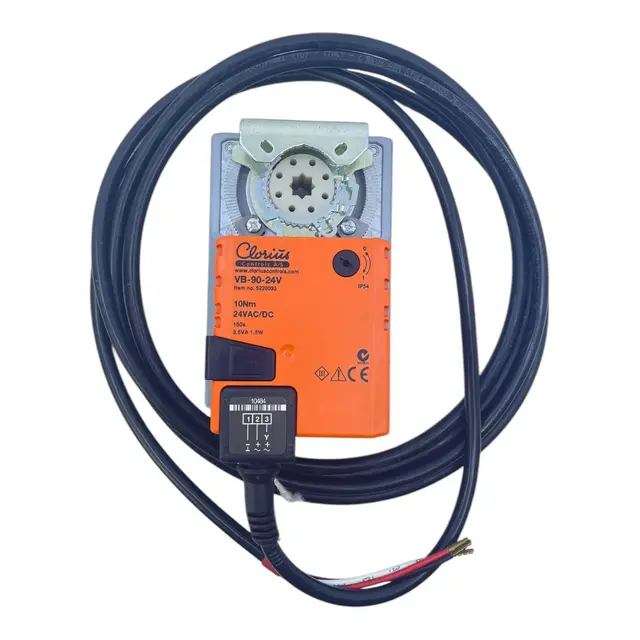

Clorius VB-90-24 V er en robust elektrisk ventilmotor for automatisk regulering av Clorius reguleringsventiler i varme-, kjøle-, ventilasjons- og industrielle prosessanlegg. Ventilmotoren benytter 24 V AC strømforsyning og 3-punkts styring, og er konstruert for stabil og presis regulering i tekniske installasjoner. Modellens varenummer er 5220033 / 1-5220033.

Med en reguleringskraft på 1200 N, slaglengde på 10 mm, kapslingsgrad IP54 og mulighet for manuell betjening er VB-90-24 et godt valg både til nye installasjoner og som erstatningsmotor i eksisterende Clorius-anlegg. Motoren er beregnet for en rekke Clorius-ventiler opp til DN50.

Hvorfor velge Clorius VB-90-24?

• 24 V AC ventilmotor
• 3-punkts regulering
• Reguleringskraft på 1200 N
• Slaglengde på 10 mm
• IP54-kapsling
• Driftstid på ca. 75–150 sekunder
• Lavt effektforbruk på 1,5 W
• Automatisk endestopp
• Mulighet for manuell regulering
• Reverserbar funksjon
• Stillegående drift
• Kompakt konstruksjon
• Utviklet for Clorius reguleringsventiler
• Egnet for varme, kjøling, ventilasjon og industrielle prosesser.

Hvem passer Clorius VB-90-24 for?

Clorius VB-90-24 er spesielt godt egnet for:

• VVS-entreprenører
• Ventilasjonsteknikere
• Serviceteknikere
• Drift og vedlikehold
• Byggautomasjon
• Varmeanlegg
• Fjernvarme og energisentraler
• Kjøleanlegg
• Ventilasjonsanlegg
• Prosessindustri
• Industrielle reguleringssystemer
• Utskifting av eksisterende Clorius ventilmotorer.

3-punkts styring med 24 V AC

VB-90-24 benytter 3-punkts styring, en mye brukt reguleringsmetode for motoriserte ventiler i varme-, kjøle- og ventilasjonsanlegg.

Motoren drives med 24 V AC ±20 % ved 50 Hz. Dette gjør modellen godt egnet til byggautomasjon og andre reguleringssystemer hvor ventilen styres mellom åpne- og lukkeretning.

For anlegg hvor det kreves analog regulering, finnes den separate VBA-90-24-varianten med analogt styresignal. VB-90-24 skal derfor ikke forveksles med den analoge VBA-modellen.

1200 N reguleringskraft og 10 mm slaglengde

Clorius VB-90-24 leverer en reguleringskraft på 1200 N og har en slaglengde på 10 mm.

Kombinasjonen gir motoren kraften og bevegelsen som kreves for sikker betjening av kompatible Clorius reguleringsventiler.

Dette gjør ventilmotoren godt egnet til kontinuerlig regulering av vann- og mediestrøm i blant annet:

• Varmeanlegg
• Kjølekretser
• Ventilasjonsanlegg
• Energisentraler
• Tekniske installasjoner
• Industrielle prosesser.

Automatisk endestopp

VB-90-serien er utstyrt med automatiske endebrytere som beskytter motoren når ventilen når endeposisjonen. Dette bidrar til sikker drift og reduserer risikoen for unødvendig mekanisk belastning på motor og ventil.

Som tilleggsutstyr kan VB-90 også utstyres med ekstra endebrytere, eksempelvis når det er behov for indikasjon av ventilens åpne eller lukkede posisjon.

Manuell betjening

Ved installasjon, service eller feilsøking kan motoren betjenes manuelt.

Dette er spesielt praktisk dersom:

• Anlegget mangler styrespenning
• Ventilens funksjon skal kontrolleres
• Systemet skal testes under igangkjøring
• Ventilen må posisjoneres under service
• Automatikksystemet er midlertidig ute av drift.

Den manuelle funksjonen gjør VB-90-24 fleksibel både ved installasjon og senere vedlikehold.

Kompakt og stillegående ventilmotor

Clorius VB-90-serien er konstruert med liten vertikal byggehøyde og lavt støynivå.

Oppgitt støynivå er 36 dB, noe som gjør ventilmotoren velegnet også i tekniske installasjoner hvor lav driftsstøy er ønskelig.

Motoren er i tillegg konstruert for å være reverserbar og krever minimalt med løpende vedlikehold.

IP54 for tekniske installasjoner

Clorius VB-90-24 har kapslingsgrad IP54.

Dette gir beskyttelse mot støvinntrengning i skadelig mengde og mot vannsprut, og gjør ventilmotoren egnet til normale tekniske rom, varmesentraler, ventilasjonsanlegg og industrielle installasjoner innenfor produsentens spesifiserte miljøbetingelser.

Kompatible Clorius reguleringsventiler

VB-90-serien er oppgitt for bruk sammen med flere Clorius reguleringsventiler, blant annet ventiler i følgende serier:

• L1S
• L2S
• L3S
• M1F
• M2F
• M3F
• G1F
• G2F
• G3F
• H1F
• H2F
• H3F

Bruk med reguleringsventiler opptil DN50. Kontroller alltid ventiltype, dimensjon og eksisterende aktuator før utskifting for å sikre korrekt kompatibilitet.

Tekniske spesifikasjoner

Typiske bruksområder

Varme- og varmeanlegg

VB-90-24 kan benyttes til automatisk regulering av vannstrøm gjennom reguleringsventiler i varmeanlegg, energisentraler og andre vannbårne systemer.

Ventilasjon og HVAC

Motoren passer til reguleringsventiler i varme- og kjølekretser for ventilasjonsaggregater og andre HVAC-installasjoner.

Kjøleanlegg

Ventilmotoren kan brukes til automatisk regulering av kompatible ventiler i kjølesystemer og andre tekniske installasjoner.

Byggautomasjon

24 V AC og 3-punkts styring gjør modellen velegnet for integrasjon med tradisjonelle byggautomasjons- og reguleringssystemer.

Industrielle prosesser

VB-90-serien er også beregnet for bruk i industrielle og teknologiske prosesser hvor kompatible Clorius-ventiler benyttes til regulering.

FAQ

Hva er Clorius VB-90-24?

Clorius VB-90-24 er en elektrisk ventilmotor/ventilaktuator som brukes til automatisk betjening av kompatible Clorius reguleringsventiler.

Hvilken spenning bruker VB-90-24?

Motoren benytter 24 V AC ±20 % ved 50 Hz.

Hvilket styresignal bruker Clorius VB-90-24?

VB-90-24 benytter 3-punkts styring. Den skal ikke forveksles med VBA-90-24, som er varianten for analog regulering.

Hvor stor kraft har ventilmotoren?

Motoren har en oppgitt reguleringskraft på 1200 N.

Hva er slaglengden?

Clorius VB-90-24 har en slaglengde på 10 mm.

Kan ventilen betjenes manuelt?

Ja. VB-90 har funksjon for manuell betjening, noe som er praktisk ved service, installasjon og feilsøking.

Hvilken IP-klasse har Clorius VB-90-24?

Ventilmotoren har kapslingsgrad IP54.

Hvilke ventiler passer VB-90-24 til?

Dokumentasjonen oppgir blant annet Clorius-seriene L1S, L2S, L3S, M1F, M2F, M3F, G1F, G2F, G3F, H1F, H2F og H3F, opptil DN50. Eksakt kompatibilitet bør alltid kontrolleres mot den aktuelle ventilen før bestilling.

Hva er varenummeret på Clorius VB-90-24?

Varenummeret er 5220033, også oppført som 1-5220033 i Clorius/BROEN-dokumentasjon.
