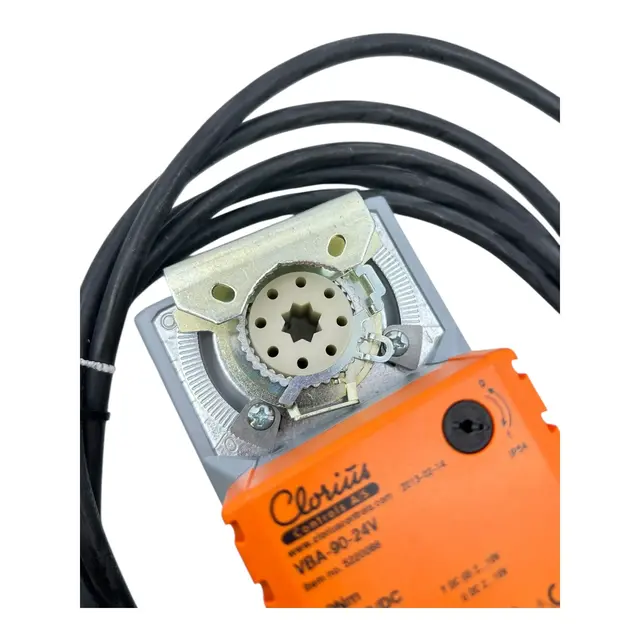

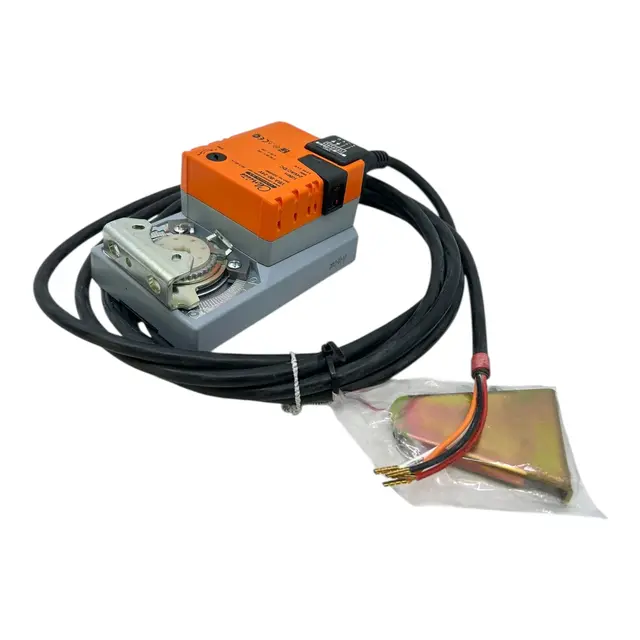

Clorius VBA-90-24 V er en robust elektrisk ventilmotor / ventilaktuator utviklet for regulering av Clorius reguleringsventiler i varme-, kjøle-, ventilasjons- og industrielle systemer. Aktuatoren drives med 24 V AC/DC og benytter analog regulering, noe som gjør den godt egnet for modulerende regulering og integrasjon mot SD-anlegg og andre automatiske reguleringssystemer.

VBA-90-24 har en maksimal slaglengde på 10 mm og leverer en kraft på 1200 N ved ventilspindelen. Den analoge modellen arbeider med et reguleringsområde på 2–10 V DC og gir samtidig 2–10 V posisjonstilbakemelding, slik at ventilens posisjon kan overvåkes av reguleringssystemet.

Aktuatoren har automatisk endestopp, manuell overstyring, reverserbar funksjon og automatisk funksjonstest. Med IP54-kapsling, lavt støynivå og vedlikeholdsfri konstruksjon er Clorius VBA-90-24 utviklet for stabil og langvarig drift i profesjonelle HVAC- og prosessinstallasjoner.

Varenummer: 5220068

Hvorfor velge Clorius VBA-90-24 V?

• Profesjonell elektrisk ventilmotor for Clorius reguleringsventiler
• 24 V AC/DC strømforsyning
• Analog/modulerende regulering
• 2–10 V DC arbeidsområde
• 2–10 V DC posisjonstilbakemelding
• Kan benyttes med 4–20 mA styresignal via 500 O motstand
• Kraft på 1200 N
• Maksimal slaglengde på 10 mm
• Automatisk endestopp
• Automatisk funksjonstest
• Manuell overstyring
• Reverserbar funksjon
• IP54-kapsling
• Lavt støynivå
• Vedlikeholdsfri konstruksjon
• Egnet for varme, kjøling, ventilasjon og industrielle systemer.

Hvem passer Clorius VBA-90-24 V for?

Clorius VBA-90-24 V passer spesielt godt til:

• HVAC-installasjoner
• Varmeanlegg
• Kjøleanlegg
• Ventilasjonsanlegg
• SD-anlegg og byggautomasjon
• Industrielle prosessanlegg
• Fjernvarme og energisentraler
• Tekniske rom
• Service og vedlikehold
• Utskifting av eksisterende Clorius VBA-90-24 aktuatorer.

Aktuatoren er spesielt aktuell der man ønsker modulerende ventilregulering fremfor enkel åpen/lukket eller 3-punkts regulering.

Analog ventilstyring for presis regulering

Clorius VBA-90-24 er den analoge varianten i VB/VBA-serien og er utviklet for kontinuerlig regulering av ventilposisjonen.

Aktuatoren har et analogt styresignal med arbeidsområde 2–10 V DC. Dette gjør at ventilen kan plasseres trinnløst mellom åpen og lukket posisjon etter signalet fra regulatoren eller SD-anlegget.

Dette gir bedre kontroll over blant annet:

• Vanngjennomstrømning
• Varmeeffekt
• Kjøleeffekt
• Prosessregulering
• Temperaturregulering
• Energiforbruk.

For byggautomasjon og prosessregulering gir modulerende styring mulighet for langt mer presis regulering enn tradisjonell av/på-styring.

2–10 V posisjonstilbakemelding

VBA-90-24 har 2–10 V DC utgangssignal for posisjonstilbakemelding.

Dette gjør det mulig for et overordnet styringssystem å overvåke aktuatorens posisjon. Funksjonen er spesielt nyttig i SD-anlegg, automatiserte HVAC-systemer og industrielle installasjoner hvor ventilposisjonen skal inngå i overvåking eller regulering.

Posisjonstilbakemeldingen gjør det enklere å:

• Overvåke ventilposisjon
• Kontrollere reguleringsforløpet
• Feilsøke installasjonen
• Dokumentere driftsstatus
• Integrere ventilen i automatiserte systemer.

1200 N kraft og 10 mm slaglengde

Clorius VBA-90-24 leverer en kraft på 1200 N ved ventilspindelen og er utviklet for ventiler med løftehøyde opptil 10 mm.

Kombinasjonen av høy kraft og kontrollert bevegelse gjør aktuatoren godt egnet til profesjonelle reguleringsventiler hvor stabil og repeterbar posisjonering er viktig.

Automatisk endestopp

Aktuatoren har integrerte automatiske endestopp som beskytter mekanismen mot overbelastning når ventilens endeposisjon nås.

Slaglengden skal tilpasses den aktuelle ventilen ved installasjon. Dette sørger for at aktuatoren arbeider korrekt innenfor ventilens mekaniske arbeidsområde.

Automatisk funksjonstest

VBA-versjonen har automatisk funksjonstest.

Når strømforsyningen kobles til, eller etter at girutløseren har vært aktivert, gjennomfører aktuatoren en automatisk test hvor den beveger seg til begge endeposisjonene.

Dette bidrar til korrekt tilpasning og pålitelig drift etter oppstart eller manuell betjening.

Manuell betjening

Clorius VBA-90-24 har en mekanisme for frikobling av giret, slik at ventilen kan betjenes manuelt.

Dette er spesielt praktisk ved:

• Installasjon
• Idriftsettelse
• Service
• Feilsøking
• Kontroll av ventilbevegelse
• Midlertidig manuell posisjonering.

Når girutløseren deaktiveres, kan aktuatoren igjen gå tilbake til automatisk drift.

Reverserbar funksjon

Aktuatorens virkningsretning kan reverseres.

Dette gjør det mulig å tilpasse reguleringsretningen til den aktuelle ventilen og styringsstrategien, og gir større fleksibilitet ved installasjon i eksisterende og nye reguleringssystemer.

Vedlikeholdsfri konstruksjon

Girene er konstruert av stål og syntetiske materialer og er permanent smurt.

Dette reduserer behovet for regelmessig mekanisk vedlikehold og gjør VBA-90-24 godt egnet til installasjoner hvor høy driftssikkerhet og lave vedlikeholdskostnader er viktig.

IP54 for tekniske installasjoner

Aktuatoren har kapslingsgrad IP54.

Det betyr at konstruksjonen gir beskyttelse mot støvinntrengning som kan påvirke funksjonen, samt mot vannsprut. Dette gjør aktuatoren egnet til en rekke tekniske rom, HVAC-installasjoner og industrielle miljøer innenfor produsentens spesifiserte driftsforhold.

Tekniske spesifikasjoner

Typiske bruksområder

Varmeanlegg

Clorius VBA-90-24 kan brukes til modulerende regulering av reguleringsventiler i varme- og energisystemer hvor vannmengden må justeres kontinuerlig etter varmebehovet.

Kjøleanlegg

Aktuatoren er egnet til reguleringsventiler i kjøleanlegg, hvor presis kontroll av gjennomstrømningen bidrar til stabil temperatur og energieffektiv drift.

Ventilasjons- og HVAC-anlegg

I ventilasjons- og HVAC-systemer kan aktuatoren integreres mot regulatorer og SD-anlegg for automatisk kontroll av varme- og kjølekretser.

Byggautomasjon og SD-anlegg

Analog 2–10 V-regulering og 2–10 V posisjonstilbakemelding gjør VBA-90-24 spesielt godt egnet til automatiserte bygningssystemer hvor ventilposisjonen skal styres og overvåkes kontinuerlig.

Industrielle prosesser

Aktuatoren kan brukes sammen med kompatible Clorius-ventiler i industrielle systemer hvor presis regulering av væskestrøm og temperatur er nødvendig.

Forskjellen mellom Clorius VB-90 og VBA-90

En viktig forskjell mellom modellene er reguleringsprinsippet.

Clorius VB-90 benytter 3-punktsstyring, mens Clorius VBA-90 er utviklet for analog/modulerende regulering.

VBA-90-24 er derfor et bedre valg når ventilens posisjon skal reguleres kontinuerlig fra et analogt signal, for eksempel fra et SD-anlegg, en regulator eller et industrielt kontrollsystem.

FAQ

Hva er Clorius VBA-90-24 V?

Clorius VBA-90-24 V er en 24 V elektrisk ventilmotor med analog/modulerende styring, utviklet for regulering av kompatible Clorius reguleringsventiler.

Hva er varenummeret?

Varenummeret er 5220068. Eldre Clorius/BROEN-dokumentasjon viser modellen VBA-90-24 V med artikkelnummer 1-5220068.

Hvilken driftsspenning bruker VBA-90-24?

Aktuatoren drives med 24 V AC eller DC.

Hvilket styresignal bruker ventilmotoren?

VBA-90-24 benytter analog styring. Det oppgitte arbeidsområdet er 2–10 V DC.

Har aktuatoren posisjonstilbakemelding?

Ja. VBA-90-24 har 2–10 V DC posisjonstilbakemelding, slik at et styrings- eller overvåkingssystem kan følge ventilens posisjon.

Kan den styres med 4–20 mA?

Ja. Produsentdokumentasjonen viser analog 4–20 mA-styring ved bruk av en 500 O motstand.

Hvor stor kraft har Clorius VBA-90-24?

Aktuatoren leverer 1200 N kraft ved ventilspindelen.

Hva er maksimal slaglengde?

Maksimal slaglengde er 10 mm.

Har VBA-90-24 manuell betjening?

Ja. Giret kan frikobles slik at ventilen kan åpnes eller lukkes manuelt ved eksempelvis installasjon, service eller feilsøking.

Har aktuatoren automatisk endestopp?

Ja. Aktuatoren har automatiske endestopp som beskytter mot overbelastning ved endeposisjonene.

Er Clorius VBA-90-24 vedlikeholdsfri?

Ja. Aktuatorkonstruksjonen er utviklet for vedlikeholdsfri drift med permanent smurte gir.

Hvilke systemer passer den til?

VBA-90-24 er utviklet for kompatible Clorius-ventiler og brukes blant annet i varme-, kjøle-, ventilasjons- og industrielle reguleringssystemer. Ventilkompatibilitet bør kontrolleres mot aktuell ventilmodell og slaglengde før utskifting eller nyinstallasjon.
