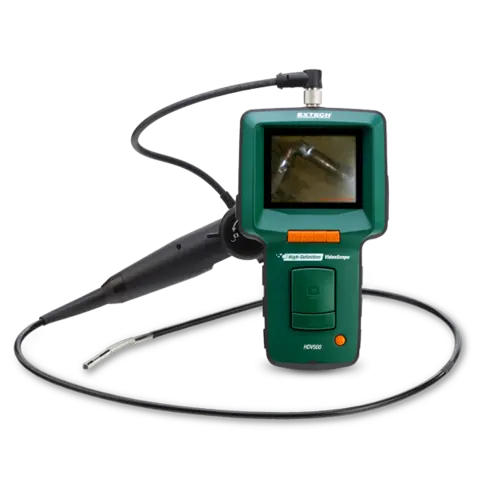

Extech HDV540 er et profesjonelt HD videoskop med artikulerende kamerahode, utviklet for visuell inspeksjon på steder som er vanskelige eller umulige å komme til med tradisjonelt inspeksjonsutstyr. Videoskopet leveres med en 6 mm fleksibel kamerasonde på 1 meter, hvor kameraspissen kan artikuleres opptil 240° – 120° mot venstre og 120° mot høyre. Dette gjør det betydelig enklere å navigere rundt hindringer og kontrollere komponenter, hulrom, maskiner og tekniske installasjoner.

Bildet vises på en 3,5" TFT-fargeskjerm med 320 × 240 pikslers oppløsning, og både bilder og video kan lagres for dokumentasjon. HDV540 støtter SD-minnekort og USB-minne, og det medfølgende 4 GB SD-kortet kan lagre mer enn 20 000 bilder. Instrumentet har også AV-utgang for ekstern skjerm og mulighet for å spille inn kommentarer/voice-over sammen med videoopptak.

Hvorfor velge Extech HDV540?

• Artikulerende kameraspiss med opptil 240° bevegelse
• Kun 6 mm kameradiameter
• 1 meter fleksibel kamerasonde
• 3,5" TFT-fargeskjerm
• 320 × 240 pikslers skjermoppløsning
• Fire integrerte LED-lys ved kamerahodet
• Justerbar LED-belysning
• Fokusområde på 2–6 cm
• 57° synsfelt
• IP67-klassifisert kamerasonde
• Foto- og videoopptak
• Lagring av mer enn 20 000 bilder på medfølgende 4 GB SD-kort
• Støtter SD-kort opptil 32 GB
• USB-tilkobling
• AV-utgang for ekstern monitor
• Voice-over lydopptak under videoopptak
• Oppladbart Li-Polymer-batteri
• Robust transportkoffert inkludert.

Hvem passer Extech HDV540 for?

Extech HDV540 er spesielt godt egnet for:

• Industrivedlikehold
• Mekanisk inspeksjon
• Bil- og kjøretøyverksteder
• Motorinspeksjon
• Maskinvedlikehold
• HVAC og ventilasjon
• Elektroinstallasjoner
• Byggteknisk inspeksjon
• Rør og tekniske installasjoner
• Forebyggende vedlikehold
• Feilsøking i maskiner og produksjonsutstyr
• Inspeksjon av hulrom og utilgjengelige komponenter

Den artikulerende kameraspissen gjør modellen spesielt interessant når inspeksjonen krever mer enn bare å føre et kamera rett inn i et hulrom. Operatøren kan aktivt styre kameraretningen for å undersøke områder bak eller rundt komponenter.

Artikulerende 6 mm kamerahode

En av de viktigste egenskapene ved Extech HDV540 er den artikulerende kameraspissen.

Kamerahodet kan beveges totalt 240°, fordelt på opptil 120° mot venstre og 120° mot høyre. Betjeningen er konstruert for enkel enhåndsbruk, slik at operatøren kan styre kameraretningen mens inspeksjonen utføres.

Dette gir store fordeler ved inspeksjon av:

• Motorer
• Maskineri
• Gir og transmisjoner
• Hulrom
• Ventilasjonskanaler
• Komponenter bak hindringer
• Tekniske installasjoner
• Områder med begrenset direkte sikt

Med en diameter på bare 6 mm kan kamerahodet dessuten føres inn gjennom relativt små åpninger.

1 meter fleksibel kamerasonde

HDV540 leveres med en 1 meter lang fleksibel sonde.

Kombinasjonen av den fleksible kabelen og det artikulerende kamerahodet gir operatøren stor kontroll under inspeksjonen. I stedet for å demontere maskiner eller komponenter for å få direkte innsyn kan man i mange tilfeller føre kamerasonde inn gjennom eksisterende åpninger.

Dette kan redusere behovet for demontering og gjøre både feilsøking og rutinemessige inspeksjoner mer effektive.

Fire integrerte LED-lys

Kamerahodet har fire kraftige integrerte LED-lys som belyser inspeksjonsområdet.

Lysstyrken kan justeres, slik at belysningen kan tilpasses overflaten og avstanden til objektet. Dette er spesielt nyttig ved inspeksjon inne i maskiner, kanaler, motorer og andre områder hvor naturlig lys ikke er tilgjengelig.

HDV540 har dessuten et refleksredusert nærbildeområde som bidrar til bedre visning ved inspeksjon på korte avstander.

Optimalisert for inspeksjon på kort avstand

Kameraet har et fokusområde på 2–6 cm og et synsfelt på 57°. Dette gjør videoskopet spesielt godt egnet til detaljert inspeksjon av komponenter og overflater på kort avstand.

Det kan for eksempel brukes til å undersøke:

• Slitasje
• Korrosjon
• Sprekker og skader
• Fremmedlegemer
• Mekaniske komponenter
• Innvendige overflater
• Tilstanden på utilgjengelige komponenter

3,5" TFT-fargeskjerm

Inspeksjonsbildet vises direkte på en integrert 3,5" (8,9 cm) TFT-fargeskjerm med en oppløsning på 320 × 240 piksler.

Videosystemet har en bildefrekvens på opptil 30 bilder per sekund, slik at operatøren kan følge kamerabevegelsen i sanntid under inspeksjonen.

Dette gjør det enkelt å navigere kamerahodet og identifisere interessante områder uten behov for separat skjerm eller PC.

Ta bilder og video som dokumentasjon

Extech HDV540 er ikke bare utviklet for live-inspeksjon. Bilder og videoer kan lagres slik at funn kan dokumenteres og gjennomgås senere.

Dette er nyttig ved:

• Servicerapporter
• Før- og etterkontroll
• Dokumentasjon av feil
• Forebyggende vedlikehold
• Kunderapporter
• Kvalitetskontroll
• Sammenligning av komponenttilstand over tid

Det medfølgende 4 GB SD-minnekortet kan lagre mer enn 20 000 bilder, og instrumentet støtter SD-lagring på opptil 32 GB.

Videoopptak med talekommentar

En spesielt praktisk funksjon for profesjonell dokumentasjon er muligheten til å ta opp voice-over lyd sammen med videoen.

Teknikeren kan dermed beskrive det som observeres mens inspeksjonen utføres. Det kan gjøre etterfølgende dokumentasjon og rapportering enklere, spesielt når flere områder eller komponenter inspiseres i samme arbeidsøkt.

USB og AV-utgang

HDV540 gir flere muligheter for overføring og visning av inspeksjonsmaterialet.

USB gjør det mulig å overføre bilder og videoer, mens AV-utgangen kan brukes til å vise inspeksjonen på en ekstern monitor. Bilder og video kan også lagres på SD-kort eller USB-minne.

Dette gjør videoskopet fleksibelt både for feltarbeid og når flere personer skal følge en inspeksjon samtidig.

IP67-klassifisert kamerasonde

Selve kamerasonde/kamerahodet er oppgitt med IP67-beskyttelse, noe som gir god beskyttelse mot støv og vann ved inspeksjon i krevende miljøer.

Det er viktig å skille mellom IP67-klassifiseringen til kamerasonde og resten av instrumentet – IP67-spesifikasjonen gjelder kameradelen, ikke nødvendigvis hele håndinstrumentet.

Oppladbart batteri for feltarbeid

Extech HDV540 drives av et 3,7 V oppladbart Li-Polymer-batteri.

Dette gjør instrumentet godt egnet til mobile inspeksjoner der tilgang til strøm ikke alltid er tilgjengelig. Universal AC-adapter for 100–240 V følger med sammen med flere støpseltyper.

Tekniske spesifikasjoner

Hva følger med i pakken?

Extech HDV540 leveres som et komplett videoskopsett og inkluderer:

• Extech HDV500 videoskophovedenhet
• Kablet håndsett med artikulerende kamerasonde
• 6 mm kamerahode
• 1 meter fleksibel sonde
• 4 GB SD-minnekort
• 3,7 V oppladbart Li-Polymer-batteri
• 100–240 V universal AC-adapter
• Støpseladaptere for flere regioner
• USB-kabel
• AV-kabel
• Robust transportkoffert.

Typiske bruksområder

Industrielt vedlikehold

Inspiser maskiner og produksjonsutstyr uten omfattende demontering. Videoskopet kan brukes til å kontrollere interne komponenter, slitasje og mulige skader på vanskelig tilgjengelige steder.

Bil og motor

Den 6 mm brede kamerasonde gjør HDV540 godt egnet til inspeksjon gjennom små åpninger i motorer og andre mekaniske systemer.

HVAC og ventilasjon

Kontroller ventilasjonskanaler, varme- og kjølesystemer og andre tekniske installasjoner hvor direkte innsyn er begrenset.

Bygg og tekniske installasjoner

Undersøk hulrom, sjakter og andre skjulte områder hvor tradisjonell visuell inspeksjon ellers kan kreve åpning eller demontering.

Kvalitetskontroll

Dokumenter komponenttilstand med bilder og video, og lagre inspeksjonsmaterialet for rapportering eller senere sammenligning.

FAQ

Hva er Extech HDV540?

Extech HDV540 er et profesjonelt videoskop med 6 mm fleksibel kamerasonde og artikulerende kamerahode. Det er utviklet for visuell inspeksjon av områder hvor direkte tilgang er vanskelig.

Hvor mye kan kamerahodet beveges?

Kameraspissen kan artikuleres totalt 240°, med opptil 120° bevegelse mot venstre og 120° mot høyre.

Hvor lang er kamerasonde?

Den fleksible kamerasonde har en arbeidslengde på 1 meter.

Hvor tykt er kamerahodet?

Kamerahodet har en diameter på bare 6 mm, noe som gjør det egnet til inspeksjon gjennom relativt små åpninger.

Har kameraet innebygd lys?

Ja. Kamerahodet har fire integrerte LED-lys med justerbar lysstyrke for inspeksjon i mørke områder.

Kan Extech HDV540 ta bilder og video?

Ja. Instrumentet kan lagre både bilder og video. Det medfølgende 4 GB SD-kortet gir kapasitet til mer enn 20 000 bilder.

Kan jeg spille inn lyd sammen med videoen?

Ja. HDV540 støtter voice-over lydopptak i videomodus, slik at teknikeren kan legge til muntlige kommentarer under inspeksjonen.

Kan bildet vises på en ekstern skjerm?

Ja. Videoskopet har AV-utgang slik at bilder og video kan vises på en ekstern monitor.

Er kameraet vanntett?

Kamerasonde/kamerahodet er oppgitt med IP67-klassifisering. IP67-spesifikasjonen bør ikke tolkes som at hele håndinstrumentet kan senkes i vann.

Hvor nær objektet kan kameraet fokusere?

Kameraet er optimalisert for nærinspeksjon og har et oppgitt fokusområde på 2–6 cm.
