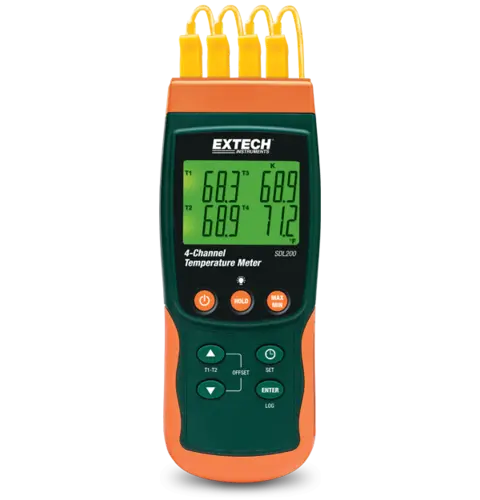

Extech SDL200 er et profesjonelt 4-kanals dataloggende termometer utviklet for samtidig temperaturmåling på flere målepunkter og omfattende dokumentasjon over tid. Instrumentet støtter hele seks typer termoelementer – J, K, E, T, R og S – og kan logge fire temperaturkanaler samtidig. I tillegg støtter det 2-kanals måling med Pt100 RTD-følere.
Måledata lagres direkte på SD-kort i Excel-kompatibelt format, slik at resultatene enkelt kan overføres til PC uten behov for spesialisert programvare. Med et 2 GB SD-kort kan instrumentet lagre opptil 20 millioner datapunkter, komplett med faktisk dato og klokkeslett. Programmerbart loggeintervall fra 1 til 3600 sekunder gjør SDL200 godt egnet til både raske tester og langtidsmålinger.
Hvorfor velge Extech SDL200?
- 4-kanals temperaturmåling og datalogging
- Støtter termoelement type J, K, E, T, R og S
- Støtter 2-kanals Pt100 RTD
- Måleområde opptil 1700 °C med type R
- Samtidig visning av T1, T2, T3 og T4
- Differansemåling T1–T2
- Lagrer data direkte på SD-kort
- Data lagres i Excel-kompatibelt format
- Opptil 20 millioner datapunkter med 2 GB SD-kort
- Manuell lagring av opptil 99 målinger
- Programmerbart loggeintervall fra 1 til 3600 sekunder
- Registrerer dato og klokkeslett sammen med måledata
- Min/Max-funksjon
- Data Hold
- Offsetjustering for relative målinger
- Automatisk avslåing
- Fire type K-temperaturfølere inkludert.
Hvem passer Extech SDL200 for?
Extech SDL200 passer spesielt godt til:
- Industrielt vedlikehold
- HVAC og ventilasjon
- Prosessindustri
- Laboratorier
- Produksjon og kvalitetskontroll
- Energi- og varmeanlegg
- Elektro og elektronikk
- Produktutvikling og testing
- Feilsøking på maskiner og utstyr
- Langtidslogging av temperatur
- Sammenligning av temperatur mellom flere målepunkter
Fire temperaturkanaler samtidig
En av de viktigste fordelene med SDL200 er muligheten til å overvåke fire temperaturpunkter samtidig med kompatible termoelementer.
Displayet kan vise:
- T1
- T2
- T3
- T4
- Differansen mellom T1 og T2
Dette gjør instrumentet spesielt nyttig når temperaturutviklingen på flere komponenter eller steder skal sammenlignes under samme test.
Seks typer termoelementer
Extech SDL200 støtter et bredt utvalg temperaturfølere:
- Type K
- Type J
- Type E
- Type T
- Type R
- Type S
Dermed kan samme instrument brukes til alt fra relativt lave temperaturer til industrielle høytemperaturmålinger på opptil 1700 °C, avhengig av valgt føler.
Pt100 RTD-måling
I tillegg til termoelementene støtter SDL200 Pt100 RTD-følere på to kanaler.
RTD-måleområdet er fra –200 til +850 °C, med grunnnøyaktighet på ±0,4 % av avlesningen +1 °C. Dette gir instrumentet betydelig fleksibilitet når måleoppgaven krever Pt100-teknologi fremfor termoelement.
Datalogging direkte til SD-kort
SDL200 er utviklet for enkel dokumentasjon uten kompliserte mellomledd.
Måleresultatene lagres direkte på et SD-kort i et format som kan åpnes i Excel. Med det medfølgende 2 GB SD-kortet kan opptil 20 millioner datapunkter lagres.
Fordeler:
- Ingen proprietær PC-programvare nødvendig for grunnleggende dataanalyse
- Enkel overføring av målinger til PC
- Store datamengder kan lagres
- Velegnet til langtidslogging
- Data kan viderebehandles i regneark
- Dato og klokkeslett registreres sammen med målingene.
Programmerbar loggefrekvens
Loggeintervallet kan programmeres fra 1 til 3600 sekunder.
Dette gjør SDL200 egnet til både:
- Hurtige temperaturendringer
- Prosessovervåking
- Langtidsmålinger
- Temperaturtesting gjennom arbeidsdager
- Kontroll av oppvarmings- og nedkjølingsforløp
- Dokumentasjon av industrielle prosesser.
Temperaturdifferanse T1–T2
SDL200 kan vise differansen mellom temperaturkanal T1 og T2 direkte.
Dette er spesielt nyttig ved eksempelvis:
- Tur- og returtemperatur
- Varmevekslere
- Kjølesystemer
- HVAC-anlegg
- Innløps- og utløpstemperatur
- Sammenligning før og etter en komponent
Dermed slipper brukeren å beregne temperaturdifferansen manuelt.
Tekniske spesifikasjoner
| Spesifikasjon | Verdi |
|---|
| Produkttype | 4-kanals dataloggende termometer |
| Termoelementer | J, K, E, T, R og S |
| Antall termoelementkanaler | 4 |
| RTD | Pt100 |
| Antall RTD-kanaler | 2 |
| Type K | –100 til +1300 °C |
| Type J | –100 til +1150 °C |
| Type E | –50 til +900 °C |
| Type T | –50 til +400 °C |
| Type R | 0 til +1700 °C |
| Type S | 0 til +1500 °C |
| Pt100 RTD | –200 til +850 °C |
| Nøyaktighet K/J/E/T | ±0,4 % av avlesning +1 °C |
| Nøyaktighet R/S | ±0,5 % av avlesning +1 °C |
| Nøyaktighet Pt100 | ±0,4 % av avlesning +1 °C |
| Datalogging | SD-kort |
| Minne med 2 GB SD-kort | Opptil 20 millioner datapunkter |
| Manuelt minne | 99 målinger |
| Loggeintervall | 1–3600 sekunder |
| Differansemåling | T1–T2 |
| Min/Max | Ja |
| Data Hold | Ja |
| Offset/relativ måling | Ja |
| Dato-/tidsstempel | Ja |
| Automatisk avslåing | Ja |
| Strømforsyning | 6 × AA-batterier |
| Dimensjoner | 182 × 73 × 47,5 mm |
| Vekt | 500 g |
| Sertifisering | CE |
| Garanti | 3 år |
Hva følger med i pakken?
Standardleveransen av Extech SDL200 inkluderer:
- Extech SDL200 4-kanals dataloggende termometer
- 4 × universelle type K trådtemperaturfølere
- SD-kort
- 6 × AA-batterier
- Hard transportkoffert.
Dette gjør instrumentet til en komplett løsning som kan tas i bruk med type K-målinger direkte etter levering.
Typiske bruksområder
HVAC og ventilasjon
Mål flere temperaturpunkter samtidig i ventilasjons-, varme- og kjøleanlegg. Differansefunksjonen T1–T2 er spesielt nyttig ved kontroll av temperaturforskjeller.
Industrielt vedlikehold
Overvåk temperatur på motorer, lager, maskinkomponenter, rør og prosessutstyr over tid.
Prosessovervåking
Logg temperaturutviklingen på opptil fire målepunkter og dokumenter resultatene direkte på SD-kort.
Laboratorium og produktutvikling
Sammenlign temperaturutviklingen på flere komponenter under testing og prototypverifisering.
Kvalitetskontroll
Dokumenter temperatur med dato og klokkeslett for videre analyse og rapportering.
Varme- og kjølesystemer
Bruk T1–T2-funksjonen til direkte kontroll av temperaturdifferansen mellom innløp og utløp.
FAQ
Hvor mange temperaturer kan Extech SDL200 måle samtidig?
SDL200 støtter fire samtidige kanaler med termoelementer og kan vise T1, T2, T3 og T4. Med Pt100 RTD-følere støttes to kanaler.
Hvilke termoelementer støttes?
Instrumentet støtter type J, K, E, T, R og S, noe som gir et svært bredt temperaturområde.
Hvor høye temperaturer kan SDL200 måle?
Maksimalt måleområde avhenger av følertype. Med type R støtter instrumentet temperaturer opptil 1700 °C, mens type S går opptil 1500 °C og type K opptil 1300 °C. Selve temperaturføleren som benyttes må også være spesifisert for den aktuelle temperaturen.
Kan SDL200 brukes med Pt100?
Ja. Instrumentet støtter 2-kanals Pt100 RTD-måling fra –200 til +850 °C.
Hvordan lagres måledata?
Data lagres direkte på SD-kort i Excel-kompatibelt format. Målingene registreres med faktisk dato og klokkeslett.
Hvor mye data kan lagres?
Et 2 GB SD-kort kan lagre opptil 20 millioner datapunkter. I tillegg kan instrumentet lagre 99 målinger manuelt.
Kan loggeintervallet justeres?
Ja. Brukeren kan programmere samplingsintervallet fra 1 til 3600 sekunder, slik at instrumentet kan tilpasses både korte tester og langtidslogging.
Følger temperaturfølere med?
Ja. Extech oppgir at SDL200 leveres med fire universelle type K trådtemperaturfølere, i tillegg til SD-kort, seks AA-batterier og hard transportkoffert.
