Kombinert termografi og akustisk inspeksjon i ett instrument
FOTRIC P7MiX AcouTherm kombinerer avansert termografi og akustisk avbildning i én kraftig og brukervennlig enhet. Kameraet gjør det mulig å identifisere både temperaturrelaterte feil og akustiske avvik i samme inspeksjon, noe som gir raskere feilsøking, økt effektivitet og bedre beslutningsgrunnlag.

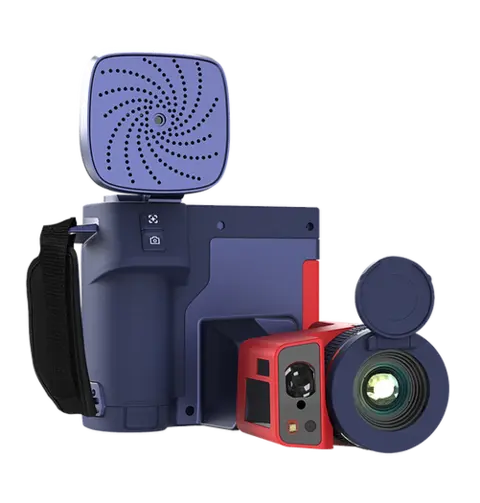

Instrumentet er utstyrt med et høyoppløselig termisk kamera på 640 × 480 piksler, som leverer skarpe og detaljerte termiske bilder med høy følsomhet. På toppen av kameraet er det integrert en profesjonell akustisk avbildningsmodul med 162 digitale MEMS-mikrofoner, som gjør det mulig å lokalisere og analysere lekkasjer, trykklufttap, vakuumlekkasjer og delutladninger på trygg avstand.
Med FOTRIC P7MiX slipper du å bruke separate instrumenter for termografi og akustisk inspeksjon. Resultatet er raskere inspeksjoner, bedre dokumentasjon og mer effektiv tilstandskontroll av kritisk utstyr.
Viktige egenskaper
-
Kombinert termisk og akustisk kamera i én enhet
-
Termisk oppløsning på 640 × 480 piksler
-
162-kanals akustisk avbildning
-
Lokalisering av lekkasjer og delutladninger på opptil 100 meters avstand
-
Høy termisk følsomhet (NETD < 30 mK)
-
Automatisk og intelligent fokusering med TurboFocus®
-
Berøringsskjerm på 5" med Gorilla Glass-beskyttelse
-
Støtte for termisk, digital og kombinert bildevisning
-
Opptak av termiske og akustiske videoer
-
Utskiftbart batterisystem for feltbruk
-
IP54-klassifisert for industrielle miljøer
Termiske spesifikasjoner
| Parameter |
|
|---|
| IR-oppløsning | 640 × 480 piksler |
| Termisk følsomhet (NETD) | < 30 mK ved 30 °C |
| Synsfelt (FOV) | 25° × 19° |
| Fokus | TurboFocus® (autofokus, laserassistert autofokus, kontinuerlig AF, berøringsfokus) samt manuell fokus |
| Temperaturmåleområder | -20 °C til 120 °C, 0 °C til 650 °C |
| Målenøyaktighet | ±1 °C eller ±1 % (0–100 °C), ellers ±2 °C eller ±2 % |
Akustiske spesifikasjoner
| Parameter | Verdi |
|---|
| Mikrofoner | 162 digitale MEMS-mikrofoner |
| Akustisk synsfelt | 66° × 52° |
| Arbeidsavstand | 0,3–100 meter |
| Visningsmoduser | Enkel kilde, flere kilder, holografisk visning |
Typiske akustiske applikasjoner
-
Trykkluftlekkasjer
-
Gasslekkasjer
-
Vakuumlekkasjer
-
Delutladninger i høyspenningsanlegg
-
Elektriske feil i koblingsanlegg
-
Forebyggende vedlikehold
Visnings- og analysefunksjoner
Termiske visningsmoduser
-
Termisk bilde
-
Digitalt bilde
-
Picture-in-Picture (PIP)
-
T-DEF® bildefusjon
Akustiske visningsmoduser
-
Enkel kilde
-
Multikildevisning
-
Holografisk visning
Analyse og dokumentasjon
-
Analyse direkte i instrumentet
-
Talenotater opptil 120 sekunder
-
Tekstkommentarer via skjermtastatur
-
Lagring av termiske bilder, akustiske bilder og videoer
Skjerm og lagring
| Parameter | Verdi |
|---|
| Skjerm | 5" IPS LCD berøringsskjerm |
| Oppløsning | 1280 × 720 piksler |
| Beskyttelse | Gorilla Glass |
| Lagring | SD-kort |
| Maks kapasitet | Opptil 1 TB |
| Hot-swap | Ja |
Batteri og driftstid
| Parameter | Verdi |
|---|
| Batteritype | Oppladbart litiumbatteri |
| Kapasitet | 3,6 V / 9900 mAh |
| Driftstid akustisk modus | = 4 timer |
| Driftstid termisk modus | = 2,5 timer |
| Driftstid MiX-modus | = 2,5 timer |
| Ladetid til 90 % | Ca. 2,5 timer |
Mekaniske data
| Parameter | Verdi |
|---|
| Vekt | 1,6 kg (uten objektiv) |
| Kapslingsgrad | IP54 |
| Kalibreringsintervall termografi | 2 år |
| Kalibreringsintervall akustikk | 1 år |

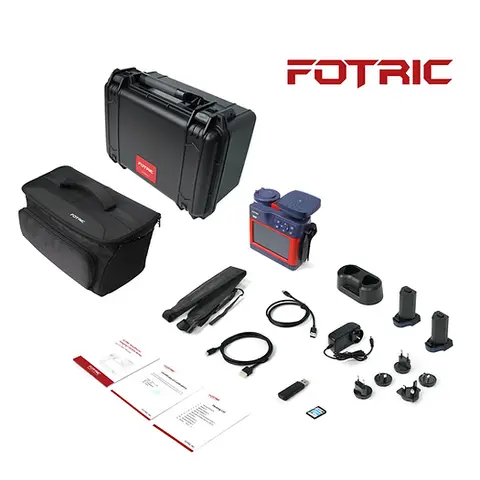

Leveringsomfang
-
FOTRIC P7MiX AcouTherm-kamera
-
Objektiv og objektivdeksel
-
3 stk oppladbare litiumbatterier
-
Ladestasjon
-
Strømforsyning
-
HDMI-kabel
-
USB til USB-C-kabel
-
256 GB SD-kort
-
SD-kortleser
-
Kalibreringssertifikat
-
Garantikort
-
Hurtigstartveiledning
-
Robust transportkoffert
Typiske bruksområder
-
Elektriske anlegg og energiforsyning
-
Tilstandskontroll og vedlikehold
-
Olje- og gassindustri
-
Produksjonsindustri
-
Forskning og utvikling
-
Bygningsinspeksjon
-
Metallurgisk industri
-
Trykkluft- og vakuumsystemer
-
Høyspenningsanlegg og delutladningsdeteksjon
