TREND Networks R180000 Tone & Probe Kit er et profesjonelt kabelsøkersett utviklet for rask lokalisering, identifisering og feilsøking av kobberkabler. Settet består av en kraftig tonegenerator og en høysensitiv induktiv probe, og er spesielt godt egnet for teknikere som arbeider med data-, Ethernet-, telefon- og koaksialkabler.

Tonegeneratoren sender et identifiserbart tonesignal gjennom kabelen, mens den induktive proben gjør det mulig å følge signalet og finne riktig kabel eller leder – uten å måtte skade isolasjonen. Den høye utgangseffekten gjør R180000 velegnet også ved kabelsporing over lengre avstander.

I tillegg til kabelsporing kan tonegeneratoren brukes til blant annet kontinuitetstest, polaritetskontroll og kontroll av linjestatus. Proben har både akustisk og visuell signalindikasjon, hodetelefonutgang og integrert LED-lys for arbeid i mørke områder.

Hvorfor velge TREND Networks R180000?

• Komplett sett med tonegenerator og induktiv probe
• Utviklet for rask lokalisering av kobberkabler
• Egnet for data-, telefon- og koaksialkabler
• Høy utgangseffekt for sporing over lange kabelstrekk
• Høysensitiv probe for deteksjon av svake signaler
• Akustisk og visuell signalindikasjon
• Flere tonemønstre for identifisering av kabelpar
• Kontinuitetstest
• Kontroll av polaritet og linjestatus
• Strømforsyning for eksternt telefonprøvesett / talk set
• Hodetelefonutgang for arbeid i støyende omgivelser
• Integrert LED-lys i proben
• Opptil ca. 50 timers driftstid for proben
• Opptil ca. 70 timers driftstid for tonegeneratoren
• Praktisk transportveske og tilkoblingskabler inkludert

Hvem passer TREND Networks R180000 for?

TREND Networks R180000 passer spesielt godt for:

• Nettverksinstallatører
• Telekommunikasjonsteknikere
• Elektrikere
• IT- og nettverksteknikere
• Fiber- og datainstallatører som også arbeider med kobbernett
• Drift- og vedlikeholdspersonell
• Serviceteknikere
• Installatører av strukturert kabling
• Feilsøking i patchpaneler og fordelinger
• Installasjon og vedlikehold av telefonanlegg

Lokaliser kabler raskt og effektivt

En av de viktigste bruksområdene for R180000 er lokalisering av ukjente eller umerkede kabler.

Tonegeneratoren kobles til kabelen som skal identifiseres og sender et tonesignal gjennom lederne. Den høysensitive proben brukes deretter til å følge signalet og identifisere riktig kabel.

Dette er spesielt nyttig når flere kabler ligger samlet i kabelbroer, skap, patchpaneler eller kabelbunter.

Typiske oppgaver inkluderer:

• Finne riktig nettverkskabel
• Identifisere en kabel i en større kabelbunt
• Finne kabelens andre ende
• Identifisere bestemte lederpar
• Spore telefonkabler
• Spore koaksialkabler
• Lokalisere kabelbrudd og problemområder
• Feilsøke eksisterende kabelinstallasjoner

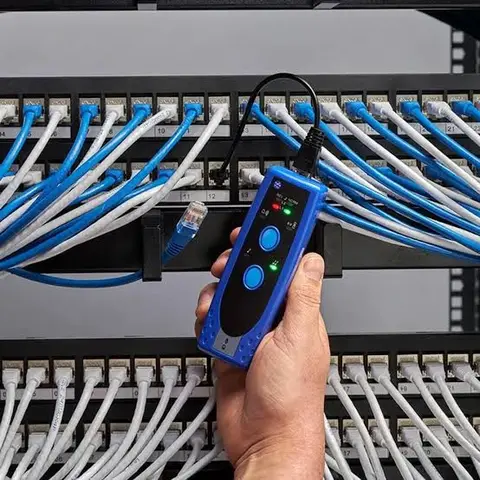

Kraftig tonegenerator for lange kabelstrekk

Tonegeneratoren i TREND Networks R180000 er utviklet med høy utgangseffekt for pålitelig kabelsporing.

Med en spesifisert utgangseffekt på = +10 dBm ved 600 O kan signalet spores over lange kabelstrekk, noe som er en viktig fordel ved arbeid i større bygg, tekniske installasjoner og omfattende nettverksinfrastruktur.

Tonegeneratoren benytter vekslende tonefrekvenser på:

• 982,5 Hz
• 1312,5 Hz

De ulike tonesignalene gjør det enklere å identifisere riktig kabel eller kabelpar i komplekse installasjoner.

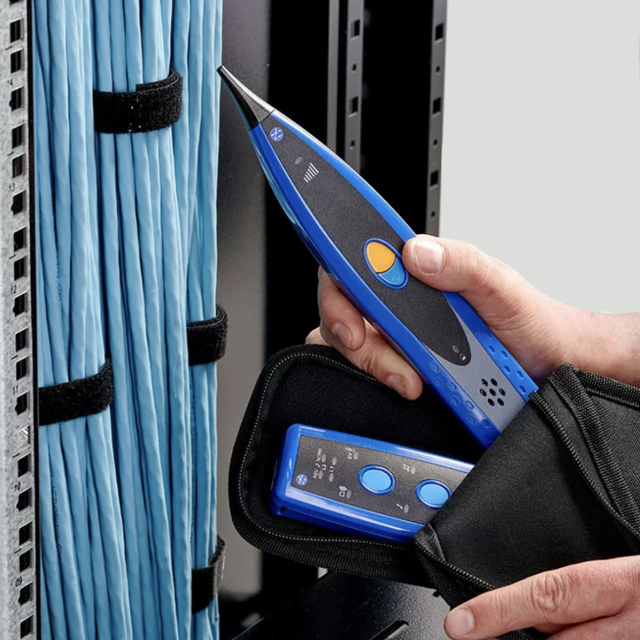

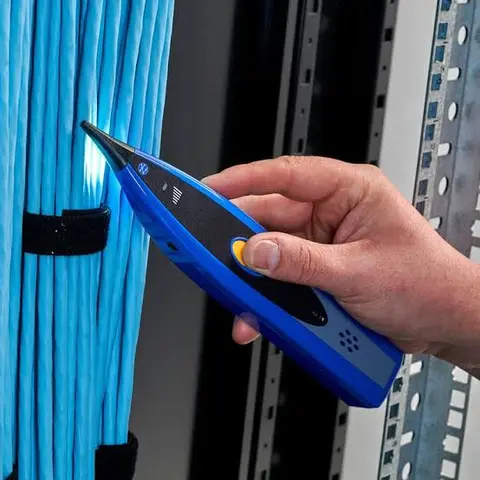

Høysensitiv induktiv probe

Den medfølgende amplifier-proben er utviklet for å oppdage selv relativt svake tonesignaler.

Dette gjør det mulig å identifisere kabler uten direkte elektrisk kontakt med lederen og uten å skade kabelisolasjonen.

Fordeler med proben:

• Høy følsomhet
• Presis kabelidentifisering
• Akustisk signal
• Visuell signalindikasjon
• Egnet for tettpakkede kabelbunter
• Hodetelefonutgang
• Integrert LED-lys
• Utskiftbar probespiss

Kombinasjonen av lyd og visuell indikasjon gjør kabelsporingen enklere når signalstyrken skal vurderes.

Kabelsøking i støyende omgivelser

Tekniske rom, datasentre, industriområder og byggeplasser kan ha et høyt støynivå som gjør en vanlig akustisk kabelsøker vanskelig å bruke.

R180000-proben har derfor en hodetelefonutgang, slik at signalet kan overvåkes med hodetelefoner i omgivelser der den innebygde høyttaleren er vanskelig å høre.

Den visuelle signalindikatoren gir samtidig en ekstra indikasjon på signalstyrken.

Integrert LED-lys

Proben har også integrert LED-lys for arbeid i mørke områder.

Dette er praktisk ved kabelsporing:

• Bak patchpaneler
• Inne i fordelingsskap
• Under gulv
• Over himlinger
• I tekniske rom
• I mørke kabelkanaler og installasjonsområder

Dermed slipper teknikeren å håndtere en separat lommelykt samtidig som kabelen spores.

Kontinuitetstest og kontroll av kabling

Tonegeneratoren er mer enn bare en tonesender. Den har også funksjoner for grunnleggende kontroll og feilsøking av kabelinstallasjoner.

Den kan blant annet brukes til:

• Kontinuitetstest
• Kontroll av polaritet
• Kontroll av DC-spenning
• Deteksjon av ringespenning
• Kontroll av linjestatus

Dette gjør R180000 til et allsidig serviceverktøy for teknikere som både skal lokalisere og kontrollere kabler.

Egnet for data, telefon og koaksialkabel

TREND Networks R180000 er utviklet for sporing av flere typer kobberkabling.

Typiske kabeltyper og installasjoner inkluderer:

• Ethernet
• RJ45
• Cat 5e
• Cat 6
• Cat 6A
• Twisted pair
• Telefonkabler
• Flerparskabler
• Koaksialkabler
• Strukturert kobberkabling

Dette gjør settet nyttig både innen tradisjonell telekommunikasjon og moderne datanettverk.

Kompatibel med TREND Networks testutstyr

Tone & Probe-systemet kan brukes sammen med flere av TREND Networks' profesjonelle kabeltestere og nettverkstestere.

Kompatible produktserier inkluderer blant annet:

• LanTEK IV
• LanTEK III
• LanTEK II
• LanXPLORER Pro
• SignalTEK
• NaviTEK
• PoE PRO
• VDV II

Dette gjør R180000 til et praktisk supplement for teknikere som allerede benytter TREND Networks-utstyr.

Tekniske spesifikasjoner - tonegenerator

Tekniske spesifikasjoner – amplifier probe

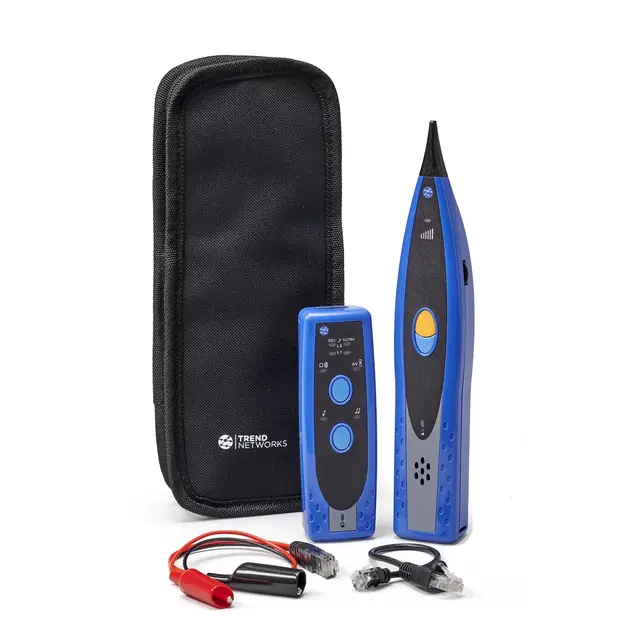

Hva følger med TREND Networks R180000?

Standard R180000 Tone & Probe Kit består av:

• 1 × amplifier probe / induktiv kabelsøker
• 1 × tonegenerator
• 1 × RJ45 til RJ11-kabel
• 1 × RJ45-kabel med krokodilleklemmer
• 1 × transportveske
• 2 × bærestropper
• 1 × brukerveiledning for proben
• 1 × brukerveiledning for tonegeneratoren

Typiske bruksområder

Nettverksinstallasjon

Finn riktig Ethernet- eller datakabel i kabelbunter, patchpaneler og tekniske skap uten unødvendig prøving og feiling.

Telekommunikasjon

Identifiser telefonlinjer og bestemte lederpar i flerparskabler.

Kabelsporing

Følg kobberkabler gjennom installasjonen og identifiser riktig kabel ved den andre enden.

Feilsøking

Bruk kontinuitetstest og kabelsporing til å lokalisere brudd, dårlige forbindelser og andre kabelproblemer.

Datasenter og serverrom

Identifiser kabler i komplekse installasjoner hvor store mengder nettverkskabler ligger tett sammen.

Service og vedlikehold

Kontroller eksisterende installasjoner uten å måtte demontere eller koble fra mer kabling enn nødvendig.

FAQ

Hva brukes TREND Networks R180000 til?

R180000 brukes til å spore, lokalisere og identifisere kobberkabler og lederpar. Det er spesielt utviklet for data-, telefon- og koaksialkabling.

Hvordan fungerer en Tone & Probe kabelsøker?

Tonegeneratoren kobles til kabelen og sender et tonesignal gjennom lederne. Den induktive proben registrerer signalet, slik at teknikeren kan følge kabelen eller identifisere riktig kabel i en bunt.

Kan R180000 brukes på Ethernet-kabler?

Ja. Produktet er utviklet for kobberbasert nettverkskabling og kan brukes til blant annet RJ45-, Ethernet-, Cat 5e-, Cat 6- og Cat 6A-installasjoner.

Kan den brukes til telefonkabler?

Ja. Telefonlinjer og flerparskabler er blant de viktigste bruksområdene for R180000.

Kan den spore koaksialkabel?

Ja. TREND Networks oppgir kabelsporing av data-, telefon- og koaksialkabler som bruksområder for systemet.

Kan R180000 brukes til å finne kabelbrudd?

Settet kan brukes som hjelpemiddel ved feilsøking og lokalisering av kabelbrudd og dårlige forbindelser. Kontinuitetsfunksjonen gir ytterligere muligheter for kontroll av kabelen.

Har proben både lyd- og lysindikasjon?

Ja. Proben har både akustisk og visuell signalindikasjon, noe som gjør det lettere å lokalisere signalet.

Kan kabelsøkeren brukes i støyende områder?

Ja. Proben har hodetelefonutgang, noe som er spesielt nyttig på byggeplasser, i tekniske rom og andre steder med mye bakgrunnsstøy.

Har proben arbeidslys?

Ja. Et integrert LED-lys gjør det enklere å arbeide i mørke skap, kabelkanaler og andre områder med dårlig belysning.

Hvor lenge varer batteriene?

Produsenten oppgir en typisk driftstid på rundt 50 timer for proben og rundt 70 timer for tonegeneratoren. Begge benytter 9 V alkaliske batterier.
