Hvordan fungerer et termografikamera?

Et termografikamera registrerer infrarød stråling gjennom en spesialisert sensor som måler energi i det infrarøde spekteret.

Der et vanlig kamera registrerer synlig lys, registrerer et termografikamera varmeutstråling.

Kameraet analyserer strålingen og konverterer den til et bilde hvor ulike temperaturer representeres med forskjellige farger.

Typisk vises:

• Varme områder som røde, oransje eller hvite
• Kaldere områder som blå eller lilla
• Moderate temperaturer som gule eller grønne

Resultatet er et detaljert bilde som gjør det enkelt å identifisere temperaturavvik.

Hvorfor er temperatur en viktig indikator?

Temperatur er ofte det første symptomet på en feil.

Før en motor havarerer, et lager skjærer seg eller en elektrisk forbindelse svikter, vil komponenten normalt utvikle unormal varme.

Denne temperaturøkningen kan oppdages lenge før problemet blir synlig eller før driften påvirkes.

Derfor brukes termografi som en sentral del av:

• Prediktivt vedlikehold
• Tilstandsbasert vedlikehold
• Feilsøking
• Energikartlegging
• Kvalitetskontroll

Virksomheter som benytter termografi systematisk kan redusere kostnader knyttet til:

• Uplanlagte driftsstanser
• Brannskader
• Produksjonstap
• Reservedeler
• Energiforbruk

Termografi i elektriske anlegg

Elektriske feil utvikler ofte varme lenge før de blir kritiske.

Termografi er derfor en av de mest brukte inspeksjonsmetodene innen elektrobransjen.

Typiske feil som oppdages:

Løse forbindelser

En løs kabelsko eller kobling gir høyere overgangsmotstand.

Økt motstand fører til varmeutvikling som lett kan identifiseres på et termogram.

Overbelastede kurser

Hvis en kurs belastes over sin kapasitet, vil temperaturøkningen være tydelig på sikringer, kabler og koblingspunkter.

Faseubalanse

Ujevn belastning mellom faser kan skape temperaturforskjeller som avslører potensielle problemer.

Defekte komponenter

Termografi kan avdekke:

• Kontaktorer
• Sikringer
• Brytere
• Transformatorer
• Frekvensomformere
• Motorstartere

før de svikter.

Forebygging av brann ved hjelp av termografi

Mange elektriske branner starter som følge av varmgang.

Ved regelmessig termografering av:

• Hovedtavler
• Underfordelinger
• Sikringsskap
• Koblingspunkter
• Høyspentinstallasjoner

kan man identifisere potensielle brannkilder før situasjonen blir kritisk.

Dette gjør termografi til et viktig HMS-verktøy i industri, næringsbygg og energisektoren.

Termografi i industrien

Industrielle anlegg inneholder ofte hundrevis eller tusenvis av komponenter som kan utvikle feil.

Termografi gir mulighet til å inspisere utstyr mens det er i drift.

Motorer

Overoppheting kan skyldes:

• Overbelastning
• Feil dimensjonering
• Lagerproblemer
• Feiljustering
• Mangelfull ventilasjon

Lager

Lagerhavari er blant de vanligste årsakene til driftsstans.

Et lager med økende friksjon vil normalt vise en gradvis temperaturøkning før havari oppstår.

Pumper

Termografi kan avsløre:

• Kavitasjon
• Slitasje
• Smøreproblemer
• Feil belastning

Transportbånd

Drivverk og lagre kan overvåkes uten å stoppe produksjonen.

Produksjonsutstyr

Regelmessige inspeksjoner gjør det mulig å planlegge vedlikehold basert på faktiske tilstandsdata.

Prediktivt vedlikehold med termografi

Tradisjonelt vedlikehold utføres ofte etter faste intervaller.

Problemet er at:

• Utstyr kan svikte før inspeksjonen
• Komponenter kan byttes unødvendig tidlig

Prediktivt vedlikehold baserer seg i stedet på faktisk tilstand.

Termografi spiller en nøkkelrolle ved å overvåke temperaturutvikling over tid.

Ved å etablere referansebilder kan man identifisere gradvise endringer og planlegge tiltak før feil oppstår.

Resultatet er:

• Høyere oppetid
• Lavere vedlikeholdskostnader
• Færre havarier
• Bedre ressursutnyttelse

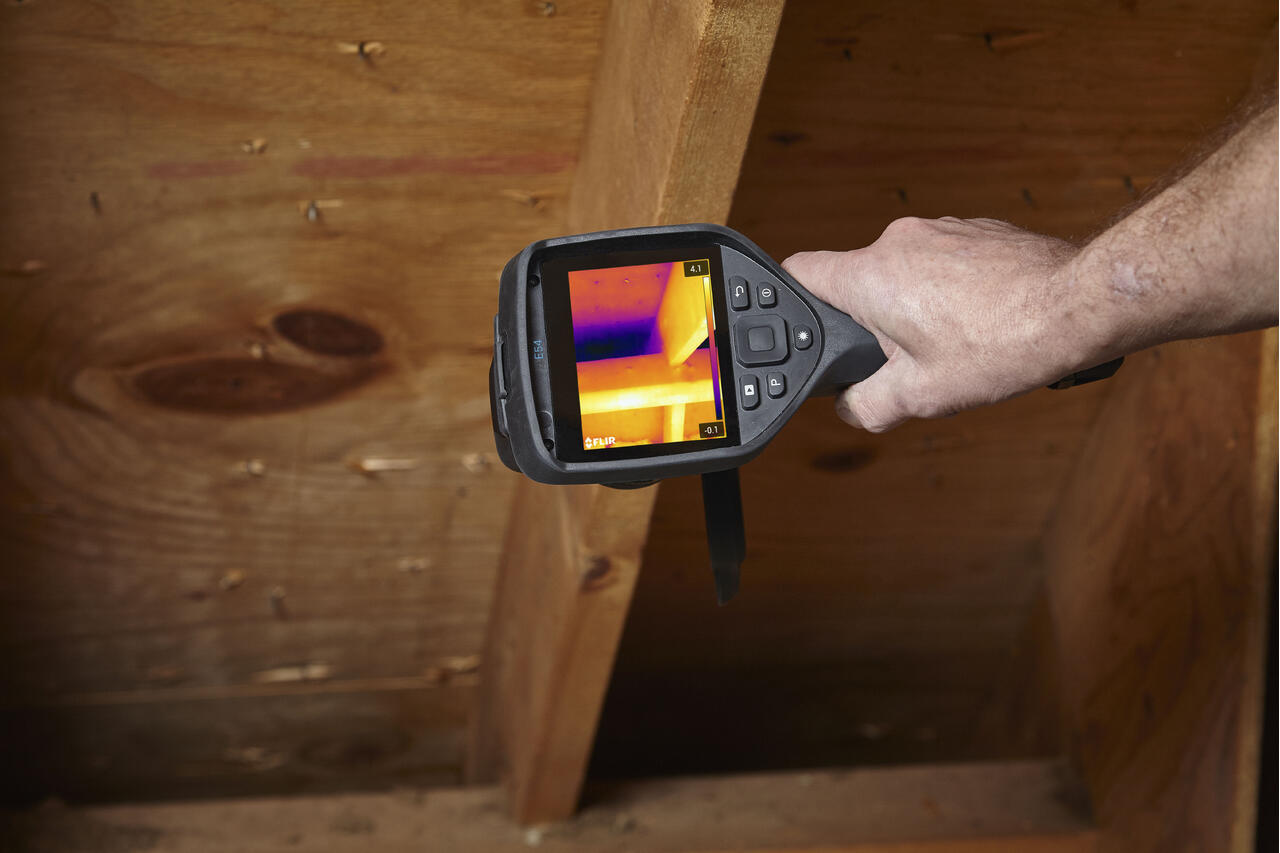

Termografi i bygg og eiendom

Innen bygg brukes termografi primært til å identifisere energitap og konstruksjonsfeil.

Kuldebroer

Kuldebroer oppstår når varme transporteres gjennom konstruksjonen raskere enn omkringliggende områder.

Dette fører til:

• Økt energiforbruk
• Kalde soner
• Kondensproblemer

Luftlekkasjer

Utette vinduer, dører og gjennomføringer kan enkelt identifiseres med termografi.

Fuktskader

Fuktige materialer har ofte andre termiske egenskaper enn tørre materialer.

Dette gjør termografi til et nyttig supplement ved fuktundersøkelser.

Gulvvarme

Termografikameraer brukes ofte for å:

• Lokalisere varmekabler
• Kontrollere varmesløyfer
• Finne feil i gulvvarmesystemer

Hva er emissivitet?

Emissivitet er et av de viktigste begrepene innen termografi.

Emissivitet beskriver hvor effektivt en overflate sender ut infrarød energi.

Verdien varierer mellom ulike materialer.

Eksempler:

• Matt sort maling: ca. 0,95
• Treverk: ca. 0,90
• Betong: ca. 0,94
• Blank aluminium: så lav som 0,05

Feil emissivitetsinnstilling kan føre til betydelige målefeil.

Derfor er kunnskap om emissivitet avgjørende for nøyaktige temperaturmålinger.

Hvordan velge riktig termografikamera?

Valg av kamera bør baseres på arbeidsoppgavene.

For elektrikere

Viktige egenskaper:

• Temperaturmåling opptil 650–1000 °C
• Robust kapsling
• Høy termisk følsomhet
• Enkel rapportering

For industri

Se etter:

• Høy oppløsning
• Utskiftbare objektiver
• Avansert analyseprogramvare
• Trådløs kommunikasjon

For bygginspeksjon

Prioriter:

• Høy temperaturfølsomhet
• God bildekvalitet
• Enkel dokumentasjon

Viktige spesifikasjoner å forstå

IR-oppløsning

Jo høyere oppløsning, desto flere temperaturpunkter måles.

Eksempel:

• 160 × 120 = 19 200 punkter
• 320 × 240 = 76 800 punkter
• 640 × 480 = 307 200 punkter

Termisk følsomhet (NETD)

Lav NETD-verdi betyr at kameraet kan registrere svært små temperaturforskjeller.

Temperaturmåleområde

Må være tilpasset bruksområdet.

Bildefrekvens

Høy bildefrekvens gir bedre resultater ved bevegelige objekter.

Vanlige feil ved termografering

Selv avanserte kameraer kan gi misvisende resultater dersom de brukes feil.

Typiske feil inkluderer:

• Feil emissivitet
• Refleksjoner fra blanke overflater
• For lang måleavstand
• Dårlig fokus
• Manglende referanseverdier

Opplæring og erfaring er derfor avgjørende for å tolke termogrammer korrekt.

Fremtiden for termografi

Termografikameraer blir stadig mer avanserte.

Ny teknologi inkluderer:

• Kunstig intelligens
• Automatisk feildiagnostikk
• Skybasert rapportering
• Integrasjon mot vedlikeholdssystemer
• Industri 4.0-løsninger

Dette gjør termografi til et stadig viktigere verktøy innen digitalisert vedlikehold og energieffektivisering.

Oppsummering

Termografi er en av de mest effektive metodene for å identifisere skjulte feil i elektriske anlegg, maskiner, bygg og tekniske installasjoner. Ved å oppdage temperaturavvik tidlig kan virksomheter redusere risikoen for brann, driftsstans og kostbare reparasjoner.

Enten du arbeider innen elektro, industri, energi eller byggforvaltning, gir termografikameraer verdifull innsikt som bidrar til sikrere drift, bedre energieffektivitet og lavere vedlikeholdskostnader.
