DLXm – Trådløs modul for 0–1 V signaler og strekkmålere

Presis måling av prosessignaler og lastceller

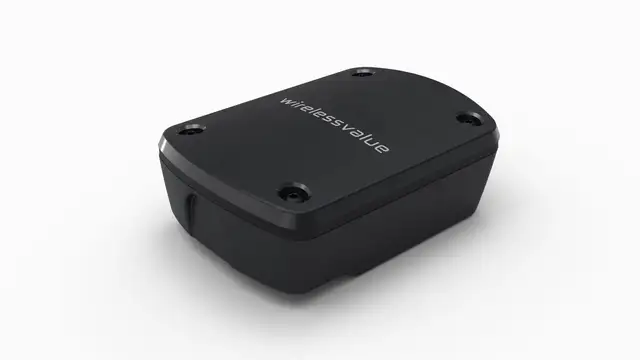

Wireless Value DLXm er en trådløs modul for måling av prosessignaler med 0–1 V DC utgang. Den kan kobles til en rekke kommersielt tilgjengelige sensorer for måling av parametere som flow, nivå og trykk. Takket være en innebygd referansespenning på 2,45 V kan DLXm også benyttes til strekkmålinger (f.eks. lastceller), noe som gjør den svært fleksibel i både industri- og laboratorieapplikasjoner.

Nøkkelfunksjoner

• Kompatibel med alle sensorer med 0–1 V DC utgang

• Egnet for flow, nivå, trykk, lastceller og andre prosessignaler

• Innebygd referansespenning (2,45 V / 15 mA) for strekkmålinger

• Flere måleområder: 0–19 mV til 0–1000 mV

• Høy nøyaktighet: ±0,1 % av måleområdet ± 1 oppløsningssteg

• Internminne for 10 000 målinger

• Justerbart måleintervall (1 sek.–255 min., standard 2 min.)

• Robust IP65 ABS-kapsling, tåler krevende miljøer

• Enkel veggmontering

• Utskiftbart batteri (opptil 10 års levetid) eller ekstern strømforsyning

• Beskyttet mot overspenning (+30 V)

• Unik nettverks-ID forhindrer interferens fra andre systemer

Tekniske spesifikasjoner

• Modell: DLXm, trådløs modul

• Type: Prosessignal 0–1 V

• Sensor: Ekstern

• Måleområder og oppløsning:

  1. 0–19 mV; 1 µV

  2. 0–38 mV; 1 µV

  3. 0–75 mV; 5 µV

  4. 0–150 mV; 5 µV

  5. 0–300 mV; 10 µV

  6. 0–600 mV; 20 µV

  7. 0–1000 mV; 40 µV

• Nøyaktighet: ±0,1 % av området ± 1 steg

• Input-impedans: 100 kO

• Referansespenning: 2,45 V (maks. 15 mA)

• Maks. strekkmåler-resistans: 1 kO

• Overlastbeskyttelse: +30 V

• Måleintervall: 1 sek.–255 min. (standard 2 min.)

• Driftsområde: –20 °C til +80 °C

• Strømforsyning: 1 × AA 3,6 V litiumbatteri eller ekstern strømforsyning

• Batterilevetid: Minst 10 år (ved 5 minutters måleintervall)

• Minne: 10 000 målinger

• Radiostandard: EN 300 220

• Frekvensområde: 868–870 MHz

• Godkjenninger: RED, CE

• Rekkevidde: Opptil 1000 m (fri sikt)

• Kapsling: IP65 (ABS)

• Farge: Matt sort

• Mål: 80 × 60 × 26 mm (L × B × H, ekskl. veggfeste)

• Vekt: 80 g (uten batteri)

• Konfigurasjon: SensorGraph eller Wireless Value Online Portal

Tilvalg

• Alternative kapslingsløsninger

• Ekstern antenne

• Overtrykksbeskyttelse

• Ekstern strømforsyning
