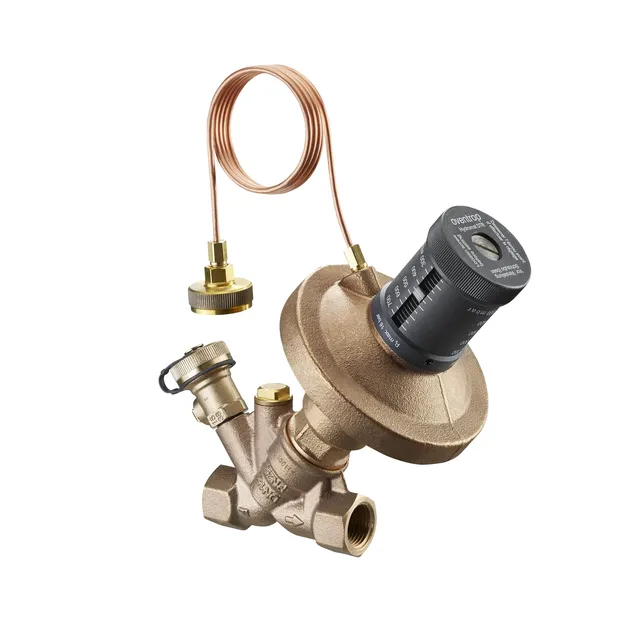

Oventrop Hydromat DP, varenr. 1064704, er en profesjonell differansetrykkregulator for hydronisk balansering av varme- og kjøleanlegg. Regulatoren er dimensjonert i DN 15 / Rp ½" og har et trinnløst justerbart differansetrykkområde på 250–700 mbar (25–70 kPa). Den sørger for at innstilt differansetrykk holdes stabilt i den aktuelle delen av anlegget, og bidrar dermed til korrekt hydraulisk balanse og stabile driftsforhold.

Hydromat arbeider uten ekstern hjelpeenergi og regulerer differansetrykket automatisk via membran og impulsledning. Innstilt verdi kan avleses på regulatoren og låses for å hindre utilsiktet endring. Modellen har Kvs-verdi 2,5, trykklasse PN16 og hus i bronse. Den er beregnet for vann og vann/glykol-blandinger i varme- og kjølesystemer.

Hvorfor velge Oventrop Hydromat DP DN 15?

• Automatisk regulering av differansetrykk
• Justeringsområde 250–700 mbar
• Tilsvarer 25–70 kPa
• Dimensjon DN 15
• Rp ½" innvendige gjenger
• Kvs-verdi 2,5 m³/h
• Trykklasse PN16
• Drift uten elektrisk hjelpeenergi
• Trinnløs innstilling av ønsket differansetrykk
• Innstilt verdi kan avleses direkte på regulatoren
• Innstillingen kan låses
• Integrert avstengningsmulighet
• Tappe-/påfyllingsfunksjon
• Impulsledning for differansetrykkregulering
• Robust ventilhus i bronse
• Egnet for varme- og kjøleanlegg.

Hvem passer Oventrop Hydromat DP for?

Oventrop Hydromat DP DN 15 passer spesielt godt til:

• VVS-installatører
• Rørleggere
• HVAC-entreprenører
• Varmeanlegg
• Kjøleanlegg
• Hydroniske systemer
• Teknisk drift og vedlikehold
• Næringsbygg
• Energitekniske installasjoner
• Hydraulisk innregulering og balansering

Regulatoren er spesielt aktuell i vannbårne systemer hvor varierende belastning og ventilposisjoner kan føre til endringer i differansetrykket.

Automatisk differansetrykkregulering

Oventrop Hydromat DP er konstruert for å opprettholde et forhåndsinnstilt differansetrykk uten behov for elektrisk aktuator eller ekstern strømforsyning.

Når trykkforholdene i anlegget endrer seg, regulerer ventilen automatisk gjennomstrømningen slik at differansetrykket holdes rundt den innstilte verdien.

Dette kan bidra til:

• Mer stabile hydrauliske forhold
• Bedre reguleringsforhold for termostat- og reguleringsventiler
• Redusert risiko for unødvendig høyt differansetrykk
• Bedre hydraulisk balanse
• Mer forutsigbar drift av varme- og kjølesystemet

Justerbart område fra 250 til 700 mbar

Denne utgaven av Hydromat DP har et reguleringsområde på 250–700 mbar, tilsvarende 25–70 kPa.

Den ønskede verdien kan stilles inn trinnløst og deretter låses. Innstillingen kan samtidig avleses direkte på regulatorens skala. Dette gjør det enklere å dokumentere og kontrollere innreguleringen ved installasjon og senere service.

DN 15 med Kvs 2,5

Varenummer 1064704 er DN 15-versjonen i Hydromat-serien og har en oppgitt Kvs-verdi på 2,5 m³/h.

Tilkoblingen er Rp ½" med innvendige gjenger, og modellen er beregnet for mindre rørdimensjoner og kurser hvor det kreves automatisk kontroll av differansetrykket.

For hydraulisk balansering av varme- og kjøleanlegg

Korrekt hydraulisk balansering er viktig for at vannbårne varme- og kjølesystemer skal levere riktig vannmengde til de forskjellige delene av anlegget.

En differansetrykkregulator kan være spesielt nyttig i systemer med varierende vannmengde. Når regulerings- eller termostatventiler åpner og lukker, endres motstanden i rørsystemet. Hydromat DP regulerer automatisk for å holde det innstilte differansetrykket stabilt.

Dette gjør produktet aktuelt i blant annet:

• Radiatoranlegg
• Vannbårne varmeanlegg
• Kjøleanlegg
• Soneregulerte anlegg
• Stigerør og fordelingsnett
• Kommersielle bygg
• Tekniske HVAC-installasjoner

Robust konstruksjon i bronse

Hydromat DP er bygget for profesjonelle VVS-installasjoner. Ventilhus, overdel og regulatorhus er utført i bronse, mens interne komponenter er produsert i avsinkingsbestandig messing. Tetninger og membran er utført i EPDM.

Dette gir en robust konstruksjon for langvarig bruk i vannbårne varme- og kjølesystemer.

Integrert avstengning og tømming

Hydromat DP kombinerer differansetrykkregulering med flere praktiske servicefunksjoner.

Regulatoren har:

• Integrert avstengningsmulighet
• Kuleventil for tømming og fylling
• Låsbar differansetrykkinnstilling
• Tilkobling for impulsledning

Dette kan redusere behovet for separate komponenter og gjøre service og vedlikehold av den aktuelle anleggsdelen enklere.

Tekniske spesifikasjoner

Typiske bruksområder

Vannbårne varmeanlegg

Oppretthold stabilt differansetrykk i kurser og deler av varmeanlegget når belastningen varierer.

Kjøleanlegg

Bruk regulatoren til hydraulisk balansering og stabilisering av trykkforholdene i vannbaserte kjølesystemer.

Radiatoranlegg

Bidra til gode arbeidsforhold for termostatventiler og andre reguleringsventiler ved å begrense variasjoner i differansetrykket.

Stigerør og soner

Hydromat DP kan brukes til differansetrykkregulering av bestemte soner eller grener i større hydroniske systemer.

Service og oppgradering

Den mekaniske reguleringen, låsbare innstillingen og integrerte servicefunksjonene gjør ventilen godt egnet til eksisterende VVS-anlegg hvor hydraulisk balanse skal forbedres.

FAQ

Hva er Oventrop Hydromat DP 1064704?

Oventrop Hydromat DP 1064704 er en DN 15 differansetrykkregulator for hydraulisk balansering av varme- og kjøleanlegg. Den regulerer differansetrykket automatisk uten elektrisk hjelpeenergi.

Hvilket differansetrykk kan regulatoren stilles inn på?

Denne modellen har et trinnløst innstillingsområde på 250–700 mbar, tilsvarende 25–70 kPa.

Hvilken dimensjon har Oventrop 1064704?

Ventilen er DN 15 med Rp ½" innvendige gjenger.

Hva er Kvs-verdien?

Oventrop Hydromat DP 1064704 har en Kvs-verdi på 2,5 m³/h.

Trenger Hydromat DP strøm?

Nei. Regulatoren arbeider mekanisk og trenger ingen elektrisk strøm eller ekstern hjelpeenergi.

Kan innstillingen låses?

Ja. Ønsket differansetrykk kan stilles inn trinnløst, avleses på regulatoren og deretter låses.

Hvilke medier kan brukes?

Oventrops katalogdata oppgir vann og vann/glykolblandinger for Hydromat DTR-serien.

Hva er maksimalt driftstrykk?

Modellen er klassifisert som PN16, tilsvarende maksimalt driftstrykk på 16 bar under angitte driftsbetingelser.
