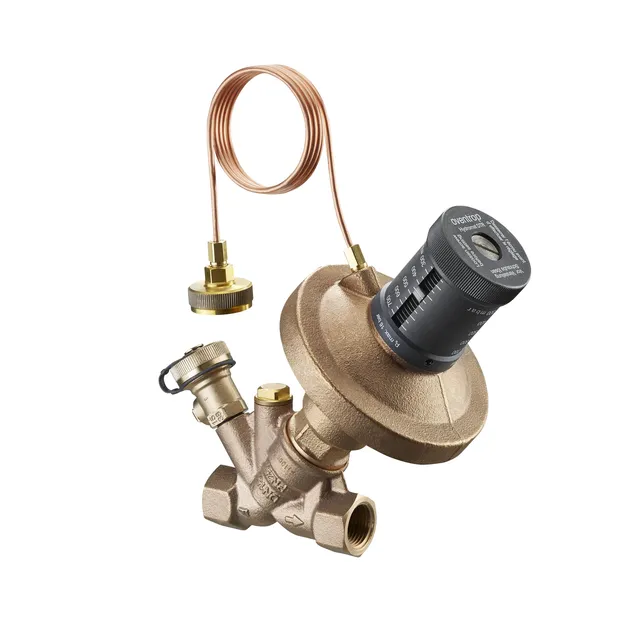

Oventrop Hydromat DTR DN 32, varenr. 1064710, er en selvvirkende differansetrykkregulator utviklet for automatisk hydraulisk balansering av varme- og kjøleanlegg. Regulatoren holder det innstilte differansetrykket konstant og arbeider uten behov for ekstern energi eller elektrisk aktuator.

Denne DN 32-modellen har et trinnløst innstillingsområde på 250–700 mbar (25–70 kPa) og en Kvs-verdi på 10,0 m³/h. Ventilen har innvendige gjenger Rp 1¼", trykklasse PN16 og er konstruert i robust bronse for lang levetid i profesjonelle VVS- og HVAC-installasjoner.

Hydromat DTR kombinerer differansetrykkregulering med avstengningsmulighet og funksjon for tømming og fylling. Den ønskede differansetrykkverdien kan stilles trinnløst, låses og avleses direkte på regulatoren.

Hvorfor velge Oventrop Hydromat DTR DN 32?

• Automatisk regulering av differansetrykk
• Innstillingsområde 250–700 mbar
• Tilsvarer 25–70 kPa
• Nominell dimensjon DN 32
• Tilkobling Rp 1¼" innvendige gjenger
• Kvs-verdi 10,0 m³/h
• Trykklasse PN16
• Maksimalt arbeidstrykk 16 bar
• Maksimalt differansetrykk 2 bar for denne dimensjonen
• Selvvirkende – krever ingen ekstern energiforsyning
• Trinnløs innstilling av ønsket differansetrykk
• Innstilt verdi kan låses
• Innstillingsverdien kan avleses direkte
• Integrert avstengningsfunksjon
• Kuleventil for tømming og fylling
• Impulsledning
• Robust ventilhus i bronse
• Egnet for varme- og kjøleanlegg

Automatisk hydraulisk balansering

Oventrop Hydromat DTR er konstruert for å opprettholde et konstant differansetrykk i en regulert del av et vannbårent anlegg.

Når driftsforholdene i systemet endres, regulerer ventilen automatisk for å holde differansetrykket nær den innstilte verdien. Dette gjør Hydromat DTR spesielt nyttig i variable vannmengdesystemer hvor ventiler, termostater eller andre reguleringskomponenter kontinuerlig endrer systemets hydrauliske forhold.

Resultatet er bedre hydraulisk kontroll og mer stabile driftsforhold i anlegget.

Justerbart differansetrykk fra 250 til 700 mbar

Denne modellen er beregnet for systemer hvor ønsket differansetrykk ligger mellom:

250 og 700 mbar / 25 og 70 kPa

Innstillingen er trinnløs, slik at regulatoren kan tilpasses det aktuelle anlegget og prosjekterte driftspunktet.

Når ønsket verdi er valgt, kan innstillingen låses. Den valgte verdien kan samtidig avleses utenfra, noe som forenkler både innregulering, kontroll og senere service.

Selvvirkende regulering uten elektrisk tilkobling

En viktig fordel med Hydromat DTR er at differansetrykkreguleringen skjer uten elektrisk aktuator eller annen ekstern energiforsyning.

Regulatoren er membranstyrt og benytter trykkforholdene i det hydrauliske systemet til å regulere ventilåpningen.

Dette gir:

• Automatisk mekanisk regulering
• Ingen elektrisk kabling
• Ingen motorisert aktuator
• Enkel installasjon
• Lavt vedlikeholdsbehov
• Kontinuerlig regulering under drift

DN 32 med Kvs 10,0 m³/h

Oventrop 1064710 har nominell dimensjon DN 32 og en Kvs-verdi på 10,0 m³/h.

Modellen har innvendige gjenger på begge sider og tilkoblingsstørrelse Rp 1¼".

Dette gjør regulatoren egnet for mellomstore vannbårne varme- og kjølekretser hvor det er behov for automatisk differansetrykkregulering og hydraulisk balansering.

Integrert avstengning, tømming og fylling

Hydromat DTR er mer enn bare en differansetrykkregulator. Ventilen har også integrerte funksjoner som gjør installasjon og service enklere.

Den skjulte avstenningsfunksjonen gjør det mulig å stenge den aktuelle delen av anlegget, mens en integrert kuleventil kan benyttes ved tømming og fylling.

Dette kan redusere behovet for separate komponenter og gir en ryddigere installasjon.

Robust konstruksjon i bronse

Ventilhuset, overdelen og regulatorhuset er konstruert i bronse. Innvendige komponenter benytter messing, mens membran og O-ringer er produsert i EPDM.

Materialvalget er utviklet for vannbårne varme- og kjølesystemer og gir en robust konstruksjon for tekniske installasjoner.

Tekniske spesifikasjoner

Typiske bruksområder

Varmeanlegg

Hydromat DTR kan brukes til automatisk differansetrykkregulering og hydraulisk balansering av radiatoranlegg og andre vannbårne varmesystemer.

Kjøleanlegg

Regulatoren kan også benyttes i vannbårne kjølesystemer hvor et stabilt differansetrykk er nødvendig for riktig funksjon.

HVAC-anlegg

Velegnet til større tekniske installasjoner hvor flere soner, kurser eller stigestrenger skal arbeide under kontrollerte hydrauliske forhold.

Stigestrenger

Hydromat DTR kan installeres for å kontrollere differansetrykket over en stigestreng eller en definert del av et hydraulisk system.

Rehabilitering av eksisterende anlegg

Varenummer 1064710 er spesielt relevant ved service, vedlikehold og utskifting i eksisterende installasjoner hvor samme Hydromat-modell allerede er montert.

Fordeler med differansetrykkregulering

Et korrekt balansert vannbårent system kan bidra til:

• Mer stabile trykkforhold
• Bedre reguleringsforhold for ventiler
• Redusert risiko for unødvendig høye vannmengder
• Bedre hydraulisk balanse
• Redusert risiko for strømningsstøy
• Mer forutsigbar drift ved varierende belastning
• Bedre kontroll over varme- og kjølekretser

FAQ

Hva er Oventrop Hydromat DTR 1064710?

Oventrop 1064710 er en selvvirkende DN 32 differansetrykkregulator for vannbårne varme- og kjøleanlegg. Den regulerer automatisk for å opprettholde et innstilt differansetrykk.

Hvilket differansetrykk kan regulatoren stilles inn på?

Denne modellen har et trinnløst innstillingsområde på 250–700 mbar, tilsvarende 25–70 kPa.

Hvilken dimensjon har Oventrop 1064710?

Ventilen har nominell dimensjon DN 32 med Rp 1¼" innvendige gjenger.

Hva er Kvs-verdien?

Oventrop Hydromat DTR 1064710 har en Kvs-verdi på 10,0 m³/h.

Hvilken trykklasse har ventilen?

Ventilen er klassifisert som PN16, med maksimalt arbeidstrykk på 16 bar.

Trenger Hydromat DTR strøm?

Nei. Hydromat DTR er en selvvirkende differansetrykkregulator og trenger verken strømforsyning eller elektrisk aktuator for å regulere.

Kan innstilt differansetrykk låses?

Ja. Ønsket differansetrykk kan stilles trinnløst og deretter låses. Innstillingsverdien kan også avleses direkte på regulatoren.

Har ventilen avstengningsfunksjon?

Ja. Hydromat DTR har integrert avstengningsmulighet samt kuleventil for tømming og fylling av anlegget.

Hvor monteres Hydromat DTR?

Denne utførelsen er beregnet for montering i returledningen i vannbårne varme- og kjølesystemer.
