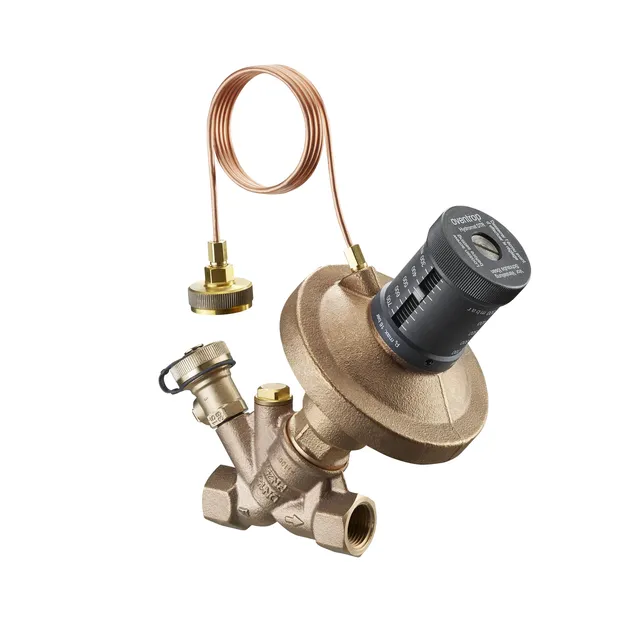

Oventrop Hydromat DP DN 40, varenr. 1064712, er en profesjonell differansetrykkregulator for automatisk hydraulisk balansering av varme- og kjøleanlegg. Regulatoren holder differansetrykket på et innstilt nivå og bidrar til stabile driftsforhold i vannbårne systemer, selv når belastningen og gjennomstrømningen varierer.

Denne modellen har et justerbart differansetrykkområde på 250–700 mbar (25–70 kPa), dimensjon DN 40 og Rp 1½ innvendige gjenger. Med Kvs-verdi 15, PN16 og robust ventilhus i bronse er Hydromat utviklet for profesjonelle HVAC- og VVS-installasjoner der stabil regulering og korrekt hydraulisk balanse er viktig.

Hvorfor velge Oventrop Hydromat DP DN 40?

• Automatisk regulering av differansetrykk
• Justerbart område fra 250 til 700 mbar
• Tilsvarer 25–70 kPa
• Dimensjon DN 40
• Rp 1½ innvendig gjenge
• Kvs-verdi 15
• Trykklasse PN16
• Maksimalt driftstrykk 16 bar
• Maksimalt differansetrykk 2 bar
• Maksimal driftstemperatur 120 °C
• Robust ventilhus i bronse
• Egnet for varme- og kjøleanlegg
• Bidrar til automatisk hydraulisk balansering
• Innstilt differansetrykk kan låses
• Integrert avstengningsfunksjon
• Tappe-/påfyllingsmulighet
• Oventrop varenummer 1064712

Hvem passer Oventrop Hydromat DP for?

Oventrop Hydromat DP DN 40 er spesielt godt egnet for:

• VVS-entreprenører
• Rørleggere
• HVAC-teknikere
• Energirådgivere
• Driftsteknikere
• Service- og vedlikeholdspersonell
• Varmeanlegg
• Kjøleanlegg
• Vannbårne energisystemer
• Tekniske bygginstallasjoner
• Hydraulisk balansering av stigerør og distribusjonsnett

Automatisk regulering av differansetrykk

Hydromat DP er konstruert for å holde differansetrykket i den regulerte delen av anlegget på et forhåndsinnstilt nivå.

Når ventiler åpner og lukker eller systembelastningen endrer seg, vil trykkforholdene i et vannbårent anlegg normalt variere. Differansetrykkregulatoren reagerer på disse variasjonene og regulerer gjennomstrømningen slik at ønsket differansetrykk opprettholdes.

Dette kan bidra til:

• Mer stabile driftsforhold
• Bedre hydraulisk balanse
• Redusert risiko for unødvendig høye differansetrykk
• Bedre reguleringsforhold for termostat- og reguleringsventiler
• Mer forutsigbar drift av varme- og kjøleanlegg

Justerbart område 250–700 mbar

Denne utgaven av Oventrop Hydromat DP har et reguleringsområde på:

250–700 mbar / 25–70 kPa

Det relativt høye differansetrykkområdet gjør modellen egnet for systemer og deler av distribusjonsnettet hvor det kreves høyere tilgjengelig differansetrykk.

Den ønskede verdien kan stilles inn trinnløst innenfor regulatorens arbeidsområde. Innstillingen kan låses, samtidig som den valgte verdien kan avleses på regulatoren.

Hydraulisk balansering av varme- og kjøleanlegg

Korrekt hydraulisk balansering er viktig for å sikre at de forskjellige delene av et vannbårent system får riktige driftsforhold.

Oventrop Hydromat DP kan blant annet brukes til automatisk balansering av:

• Varmeanlegg
• Kjøleanlegg
• Stigerør
• Distribusjonsnett
• Radiatorsystemer
• Vannbårne HVAC-systemer
• Soner og grener i større tekniske installasjoner

Ved å kontrollere differansetrykket dynamisk kan regulatoren kompensere for endringer som oppstår når reguleringsventiler endrer posisjon.

DN 40 med Kvs 15

Oventrop Hydromat DP 1064712 har nominell dimensjon DN 40 og en Kvs-verdi på 15.

Tilkoblingen er utført med Rp 1½ innvendig gjenge, noe som gjør regulatoren egnet for gjengede rørinstallasjoner innenfor den aktuelle dimensjonen.

Kombinasjonen av DN 40, Kvs 15 og reguleringsområdet 250–700 mbar gjør denne varianten spesielt aktuell for større kurser og distribusjonsgrener i varme- og kjøleanlegg.

Robust konstruksjon for profesjonelle VVS-anlegg

Ventilhuset er produsert i bronse, mens interne komponenter er konstruert for langvarig bruk i vannbårne systemer.

Regulatoren er beregnet for bruk med vann og vann/glykol-blandinger og kan benyttes ved driftstemperaturer opptil 120 °C.

Dette gjør Hydromat DP velegnet for profesjonelle tekniske installasjoner hvor både temperatur, trykk og kontinuerlig drift stiller høye krav til komponentene.

Integrert avstengning og praktiske servicefunksjoner

Hydromat DP kombinerer differansetrykkregulering med flere funksjoner som forenkler installasjon og service.

Regulatoren har blant annet:

• Avstengningsfunksjon
• Mulighet for forhåndsinnstilling
• Låsbar innstilling
• Tappe-/påfyllingsfunksjon
• Tilkobling for impulsledning

Dette kan redusere behovet for separate komponenter og gjøre servicearbeid på anlegget enklere.

Tekniske spesifikasjoner

Typiske bruksområder

Varmeanlegg

Hydromat DP kan brukes til automatisk regulering av differansetrykket i vannbårne varmeanlegg, blant annet i større distribusjonsnett og stigerør.

Kjøleanlegg

Regulatoren kan også benyttes i vannbårne kjølesystemer hvor varierende belastning krever dynamisk kontroll av differansetrykket.

Hydraulisk balansering

Ved hydraulisk balansering bidrar differansetrykkregulatoren til stabile trykkforhold i den regulerte delen av anlegget.

Stigerør og distribusjonsgrener

DN 40 og Kvs 15 gjør modellen godt egnet til større kurser og stigerør i kommersielle bygg og andre tekniske installasjoner.

Renovering og utskifting

Varenummer 1064712 er spesielt relevant ved utskifting eller service på eksisterende anlegg hvor Oventrop Hydromat allerede er installert.

FAQ

Hva er Oventrop Hydromat DP 1064712?

Oventrop Hydromat DP 1064712 er en automatisk differansetrykkregulator for hydraulisk balansering av varme- og kjøleanlegg. Modellen har dimensjon DN 40 og reguleringsområde 250–700 mbar.

Hva er reguleringsområdet?

Differansetrykket kan justeres mellom 250 og 700 mbar, tilsvarende 25–70 kPa.

Hvilken dimensjon har regulatoren?

Modellen er DN 40 med Rp 1½ innvendig gjenge.

Hva er Kvs-verdien?

Oventrop Hydromat DP DN 40, varenr. 1064712, har en Kvs-verdi på 15.

Hva er maksimalt driftstrykk?

Regulatoren er klassifisert som PN16 og har maksimalt driftstrykk på 16 bar.

Hva er maksimalt differansetrykk?

For denne DN 40-modellen er maksimalt tillatt differansetrykk 2 bar.

Hvilken temperatur tåler regulatoren?

Maksimal oppgitt driftstemperatur er 120 °C.

Kan innstillingen låses?

Ja. Den valgte differansetrykkverdien kan låses slik at innstillingen ikke endres utilsiktet.

Har Hydromat DP avstengningsfunksjon?

Ja. Modellen har integrert avstengningsfunksjon og funksjonalitet for tapping og påfylling.

Hvor installeres differansetrykkregulatoren?

Denne Hydromat-varianten er beregnet for installasjon i returledningen, med impulsledning koblet mot systemets andre målepunkt.

Hvilke medier kan brukes?

Produktdataene angir bruk med vann og vann/glykol-blandinger, noe som dekker vanlige varme- og kjøleanlegg.
