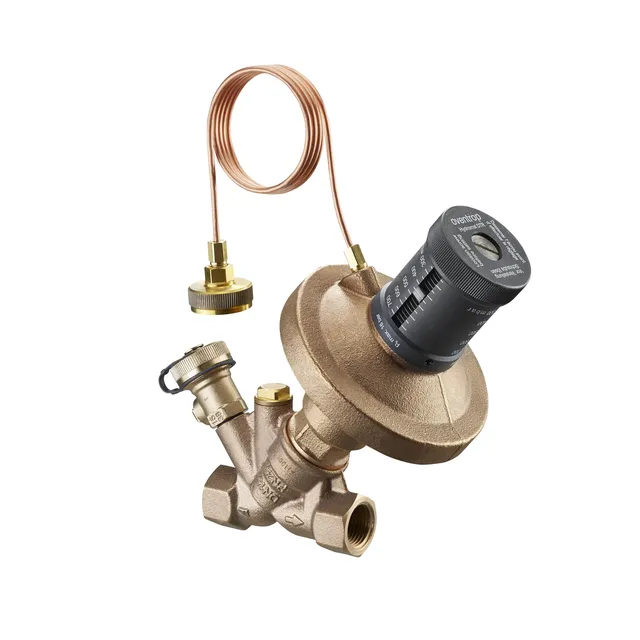

Oventrop Hydromat DTR DN 50 er en profesjonell differansetrykkregulator for automatisk hydraulisk balansering av varme- og kjøleanlegg. Regulatoren holder differansetrykket på en innstilt verdi og bidrar dermed til stabile hydrauliske forhold i rørsystemet, også når belastningen og vannmengden i anlegget varierer.

Denne varianten har nominell dimensjon DN 50, innvendig gjenge Rp 2, trykklasse PN 16 og et trinnløst innstillingsområde for differansetrykk på 250–700 mbar (25–70 kPa). Ventilen har en høy Kvs-verdi på 34 m³/h, noe som gjør den godt egnet for større kurser og fordelingssystemer med betydelig vannmengde.

Hydromat DTR arbeider som en selvvirkende proporsjonalregulator og krever derfor ingen ekstern strømforsyning eller motorisert aktuator. Differansetrykket registreres via membran og impulsledning, og regulatoren justerer automatisk ventilåpningen for å opprettholde innstilt differansetrykk.

Hvorfor velge Oventrop Hydromat DTR DN 50?

• Automatisk regulering av differansetrykk
• Innstillingsområde 250–700 mbar
• Nominell dimensjon DN 50
• Rp 2 innvendige gjenger
• Høy Kvs-verdi på 34 m³/h
• Trykklasse PN 16
• Arbeider uten ekstern energi
• Trinnløs innstilling av ønsket differansetrykk
• Innstilt verdi kan låses
• Innstillingsverdien kan avleses direkte på regulatoren
• Integrert avstengningsfunksjon
• Mulighet for tapping og fylling
• Robust ventilhus i bronse
• DZR-messing i innvendige komponenter
• EPDM-membran og tetninger
• Utviklet for hydraulisk balansering av varme- og kjøleanlegg

Hvem passer Oventrop Hydromat DTR for?

Oventrop Hydromat DTR DN 50 er spesielt godt egnet til:

• VVS-entreprenører
• Rørleggere
• Innreguleringsteknikere
• Energirådgivere
• Driftsteknikere
• Varmeanlegg
• Kjøleanlegg
• Fjernvarmeanlegg
• Næringsbygg
• Tekniske installasjoner
• Større vannbårne distribusjonssystemer
• Rehabilitering og optimalisering av eksisterende HVAC-anlegg

Automatisk regulering av differansetrykk

I et vannbårent varme- eller kjøleanlegg kan differansetrykket variere betydelig når reguleringsventiler åpner og lukker. Uten korrekt hydraulisk balansering kan dette føre til støy, ustabil regulering og uønskede vannmengder gjennom forskjellige deler av systemet.

Oventrop Hydromat DTR regulerer differansetrykket automatisk og holder det nær den innstilte verdien.

Når differansetrykket øker, beveger regulatoren ventilen mot lukket posisjon. Når differansetrykket reduseres, åpner ventilen igjen. På denne måten reduseres overskytende differansetrykk automatisk.

Resultatet er mer stabile hydrauliske forhold og bedre arbeidsbetingelser for reguleringsventilene i systemet.

Trinnløst justerbart område fra 250 til 700 mbar

Denne varianten av Hydromat DTR har et reguleringsområde på:

250–700 mbar / 25–70 kPa

Ønsket differansetrykk kan justeres trinnløst innenfor området.

Innstillingen kan dessuten låses etter innregulering, slik at risikoen for utilsiktede endringer reduseres. Den innstilte verdien kan avleses fra utsiden av regulatoren.

Dette er spesielt nyttig ved innregulering og senere service, fordi teknikeren enkelt kan kontrollere hvilken verdi regulatoren er satt til.

DN 50 med høy kapasitet

Oventrop Hydromat DTR 1064716 har nominell dimensjon DN 50 og en Kvs-verdi på 34 m³/h.

Den høye kapasiteten gjør regulatoren godt egnet til større kurser i varme- og kjøleanlegg hvor betydelige vannmengder skal reguleres.

Tilkoblingen er:

Rp 2 innvendig gjenge

Gjengene er utført i henhold til EN 10226.

Selvvirkende regulator - ingen ekstern strømforsyning

Hydromat DTR er en mekanisk, selvvirkende differansetrykkregulator.

Det betyr at regulatoren fungerer uten:

• Elektrisk strømforsyning
• Motor
• Elektronisk styring
• Ekstern regulator
• Motorisert aktuator

Reguleringen skjer ved hjelp av trykkforskjellen i anlegget, en membran og den mekaniske fjærinnstillingen.

Dette gir en robust løsning med få eksterne komponenter og gjør regulatoren godt egnet til kontinuerlig hydraulisk balansering.

Utviklet for varme- og kjøleanlegg

Oventrop Hydromat-serien er utviklet for hydraulisk balansering av kurser i vannbårne varme- og kjølesystemer.

Regulatoren kan brukes med:

• Vann
• Vann/glykol-blandinger

Typiske installasjoner inkluderer større næringsbygg, varmesentraler, kjølesystemer og andre vannbårne HVAC-installasjoner.

Robust konstruksjon i bronse

Hydromat DTR er konstruert for lang levetid i profesjonelle VVS-installasjoner.

Ventilhus, overdel og regulatorhus er produsert i bronse, mens innvendige komponenter er produsert i avsinkingsbestandig messing (DZR).

Membran og O-ringer er produsert i EPDM.

Materialkombinasjonen er utviklet for bruk i varme- og kjøleanlegg og gir god motstandsdyktighet under normal drift.

Integrert avstengning, tapping og fylling

Hydromat DTR kombinerer flere praktiske funksjoner i én ventil.

Regulatoren har blant annet:

• Integrert avstengningsmulighet
• Kuleventil for tapping
• Mulighet for fylling
• Tilkobling for impulsledning
• Låsbar differansetrykkinnstilling

Dette kan redusere behovet for separate komponenter og gjør service og vedlikehold enklere.

Tekniske spesifikasjoner

Typiske bruksområder

Hydraulisk balansering

Hydromat DTR brukes til automatisk hydraulisk balansering ved å holde differansetrykket over en del av rørsystemet på ønsket nivå.

Varmeanlegg

Regulatoren kan brukes i vannbårne varmesystemer for å stabilisere differansetrykket og forbedre arbeidsforholdene for reguleringsventiler.

Kjøleanlegg

Også godt egnet i vannbårne kjøleanlegg hvor varierende belastning fører til endringer i vannmengde og differansetrykk.

Større kurser og stammer

DN 50 og Kvs 34 gjør denne modellen spesielt aktuell for større fordelingskurser og stammer med relativt høy vannmengde.

Rehabilitering av eksisterende anlegg

Hydromat DTR kan være aktuell ved hydraulisk optimalisering av eksisterende varme- og kjøleanlegg der varierende differansetrykk skaper problemer med regulering, vannmengde eller støy.

Fordeler med automatisk hydraulisk balansering

Et korrekt balansert vannbårent system kan gi flere driftsmessige fordeler.

Hydromat DTR kan bidra til:

• Stabilt differansetrykk
• Bedre reguleringsforhold
• Redusert risiko for for høy vannmengde
• Redusert risiko for strømningsstøy
• Mer forutsigbar regulering
• Bedre hydraulisk balanse mellom forskjellige kurser
• Enklere innregulering av systemet

FAQ

Hva er Oventrop Hydromat DTR?

Oventrop Hydromat DTR er en selvvirkende differansetrykkregulator for hydraulisk balansering av vannbårne varme- og kjøleanlegg.

Hvilket differansetrykk kan 1064716 regulere?

Denne modellen har et trinnløst innstillingsområde på 250–700 mbar, tilsvarende 25–70 kPa.

Hvilken dimensjon har ventilen?

Varenummer 1064716 er DN 50 med Rp 2 innvendige gjenger.

Hva er Kvs-verdien?

Oventrop Hydromat DTR DN 50, varenummer 1064716, har en Kvs-verdi på 34 m³/h.

Krever regulatoren elektrisk strøm?

Nei. Hydromat DTR er en selvvirkende mekanisk regulator som fungerer uten ekstern elektrisk energi.

Kan innstilt differansetrykk låses?

Ja. Ønsket differansetrykk kan stilles trinnløst og innstillingen kan låses for å hindre utilsiktede endringer.

Kan innstillingen avleses på ventilen?

Ja. Den innstilte nominelle verdien kan avleses fra utsiden av regulatoren.

Kan ventilen brukes til avstengning?

Ja. Hydromat DTR har integrert avstengningsfunksjon.

Har den mulighet for tapping og fylling?

Ja. Regulatoren har kuleventil for tapping og fylling av systemet.

Hvilket medium kan brukes?

Oventrops produktdata oppgir vann og vann/glykol-blandinger som aktuelle medier.

Hva er maksimal driftstemperatur?

Maksimal oppgitt driftstemperatur er 120 °C.

Hva betyr PN 16?

PN 16 angir ventilens nominelle trykklasse. Hydromat DTR 1064716 er klassifisert som PN 16.
