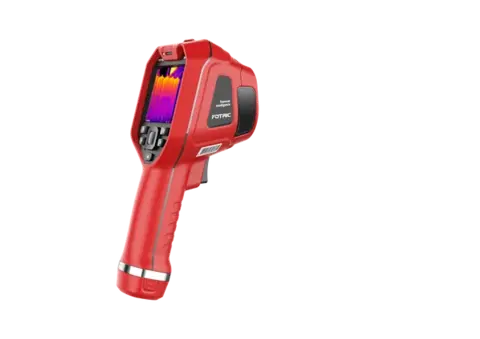

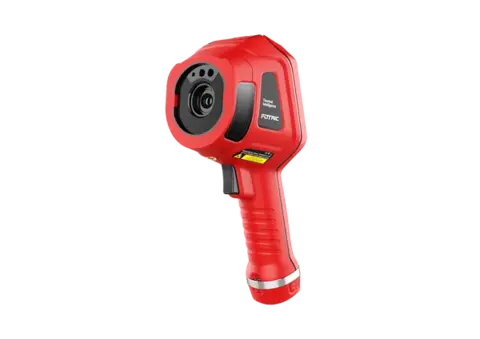

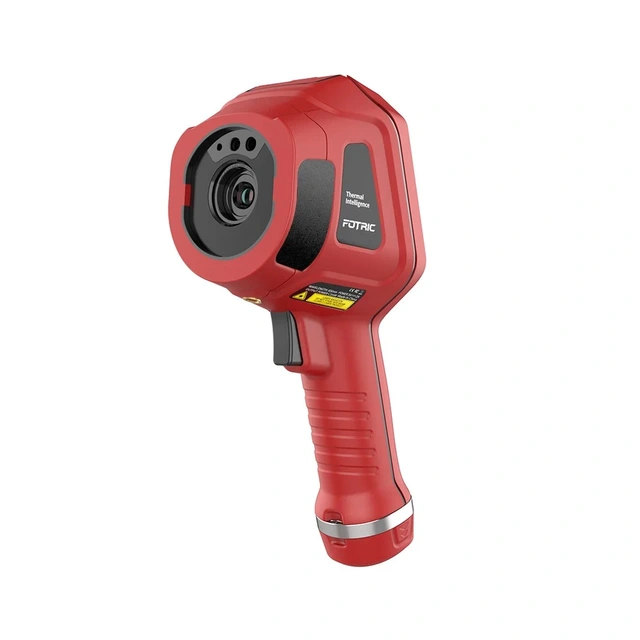

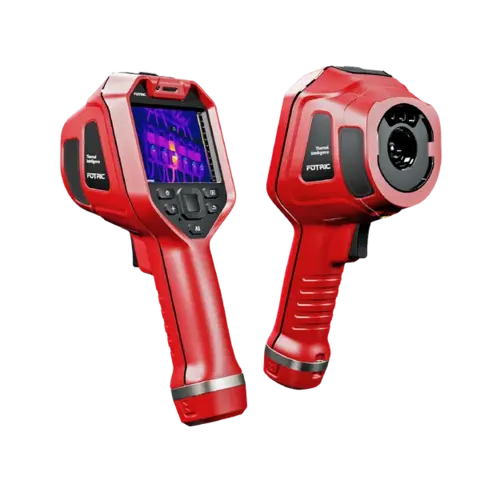

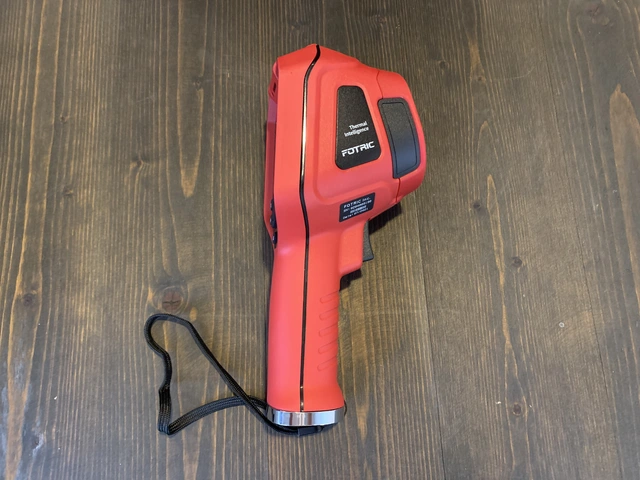

FOTRIC 322F L46 er et kompakt og profesjonelt termografikamera med 160 × 120 termisk oppløsning, 46,5° vidvinkelobjektiv, 30 Hz bildefrekvens og temperaturmåling fra -20 til +550 °C. Med en stor 3,5-tommers berøringsskjerm, fokusfri optikk, 8 MP digitalkamera og avanserte analysefunksjoner er kameraet godt egnet til inspeksjon av elektriske installasjoner, bygninger, ventilasjonsanlegg og industrielt utstyr.

FOTRIC 322F kombinerer enkel betjening med funksjoner som vanligvis forbindes med mer avanserte termografikameraer.

Kameraet gjør det mulig å visualisere temperaturforskjeller på overflater, identifisere unormale varmemønstre og dokumentere funn med termiske bilder, synlige bilder og video.

Det brede objektivet gir god oversikt over større områder, mens den fokusfrie konstruksjonen gjør det enkelt å arbeide uten manuell justering av fokus.

Med Wi-Fi, Bluetooth, GPS, lagring på minnekort og programvare for analyse og rapportering er FOTRIC 322F et praktisk verktøy for både rutinekontroll og mer omfattende inspeksjonsarbeid.

160 × 120 termiske piksler – visualiser temperaturforskjeller

FOTRIC 322F er utstyrt med en infrarød detektor med en oppløsning på 160 × 120 piksler.

Dette tilsvarer 19 200 individuelle termiske bildepunkter.

Hvert bildepunkts registrerte infrarøde stråling brukes til å danne et temperaturbilde som viser forskjeller mellom varmere og kaldere områder.

Fordeler:

• 160 × 120 termisk oppløsning

• 19 200 termiske bildepunkter

• Visualisering av temperaturforskjeller

• Nyttig ved feilsøking og tilstandskontroll

• Praktisk ved inspeksjon av elektriske komponenter

• Egnet til bygnings- og VVS-inspeksjoner

Termiske bilder kan avdekke mønstre som ikke er synlige for det menneskelige øyet.

Dette gjør termografi til et effektivt supplement til tradisjonelle inspeksjonsmetoder.

Super Resolution – forbedret bildevisning opptil 320 × 240

FOTRIC 322F støtter Super Resolution med forbedret bildeoppløsning på opptil 320 × 240 piksler.

Denne funksjonen bruker bildebehandling til å forbedre detaljgjengivelsen i det termiske bildet.

Viktig: Kameraets fysiske infrarøde detektor har fortsatt en oppløsning på 160 × 120 piksler.

Super Resolution gir et forbedret bilde, men tilsvarer ikke en fysisk termisk sensor med 320 × 240 uavhengige målepunkter.

46,5° vidvinkelobjektiv – stor dekning på kort avstand

Denne varianten leveres med 46,5° × 35° vidvinkelobjektiv.

Det brede synsfeltet gjør kameraet spesielt nyttig ved inspeksjon av større flater og installasjoner på relativt kort avstand.

Dette kan være en fordel i tekniske rom, foran elektriske fordelinger og ved inspeksjon av vegger, tak og ventilasjonsanlegg.

Objektivspesifikasjoner:

• Horisontalt synsfelt: 46,5°

• Vertikalt synsfelt: 35°

• Brennvidde: 3,3 mm

• Romlig oppløsning (IFOV): 5,15 mrad

• Minimum fokusavstand: 0,5 meter

• Fokus: Fokusfri konstruksjon

Fordeler med vidvinkel:

• God oversikt over større områder

• Praktisk i trange tekniske rom

• Egnet til inspeksjon av bygninger

• Mindre behov for å flytte kameraet

• Effektiv kontroll av installasjoner på kort avstand

Det brede synsfeltet gir god oversikt, men innebærer også at mindre objekter på lang avstand dekker færre termiske piksler.

Ved temperaturmåling av små komponenter på større avstander kan et kamera med smalere synsfelt eller høyere termisk oppløsning være mer egnet.

Fokusfri optikk – rask og enkel inspeksjon

FOTRIC 322F L46 har et fokusfritt objektiv.

Dette betyr at brukeren ikke trenger å justere fokus manuelt ved normal inspeksjon innenfor kameraets arbeidsområde.

Kameraet er konstruert for fokusfri bruk fra omtrent 0,5 meters avstand.

Fordeler:

• Ingen manuell fokusjustering

• Raskere inspeksjon

• Enkel betjening

• Praktisk ved rutinekontroller

• Godt egnet til hyppige målinger

• Mindre tid brukt på kamerainnstillinger

Dette gjør FOTRIC 322F spesielt praktisk for teknikere som ønsker å arbeide effektivt med termografi.

Temperaturmåling fra -20 til +550 °C

FOTRIC 322F støtter temperaturmåling fra -20 til +550 °C, fordelt på to måleområder:

• -20 til +120 °C

• 0 til +550 °C

Det brede temperaturområdet gjør kameraet anvendelig til både bygningsinspeksjoner og kontroll av varme industrielle komponenter.

Eksempler på bruksområder:

• Elektriske fordelinger

• Motorer og mekanisk utstyr

• Varmeanlegg

• Ventilasjonsinstallasjoner

• Rør og ventiler

• Industrielle prosesser

• Bygningsoverflater

Produsenten oppgir en målenøyaktighet på ±2 °C eller ±2 % av måleverdien, avhengig av hvilken verdi som er størst, ved spesifiserte referanseforhold.

Målenøyaktigheten påvirkes blant annet av emissivitet, refleksjoner, avstand og måleforhold.

Termisk følsomhet på 60 mK

FOTRIC 322F har en oppgitt termisk følsomhet på NETD 60 mK, tilsvarende 0,06 °C.

NETD beskriver kameraets evne til å skille små temperaturforskjeller i bildet under standardiserte testforhold.

En følsomhet på 60 mK gjør det mulig å visualisere relativt små termiske variasjoner på overflater.

Dette er nyttig ved undersøkelser av varmefordeling, kuldebroer, isolasjon og tekniske installasjoner.

NETD må ikke forveksles med kameraets absolutte temperaturmålenøyaktighet.

30 Hz bildefrekvens – jevn termisk visning

FOTRIC 322F har en bildefrekvens på 30 Hz.

Dette gir en jevnere termisk bildevisning ved bevegelse av kameraet og ved inspeksjon av utstyr.

Den høye bildefrekvensen er praktisk når brukeren beveger seg mellom forskjellige målepunkter.

Fordeler:

• 30 termiske bilder per sekund

• Jevn bildevisning

• Praktisk ved håndholdt inspeksjon

• Effektiv oversikt over større områder

• Egnet til inspeksjon av tekniske installasjoner

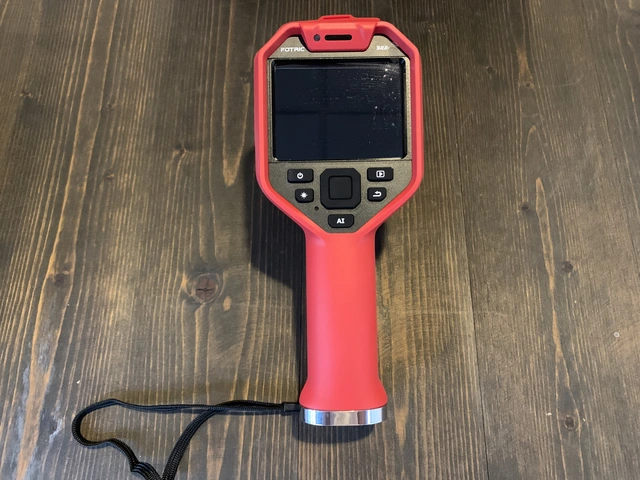

Stor 3,5-tommers berøringsskjerm

Kameraet har en 3,5-tommers LCD-berøringsskjerm.

Berøringsskjermen gir enkel tilgang til kamerainnstillinger, bildevisning og temperaturanalyse.

Brukeren kan justere visningen og velge målefunksjoner direkte på skjermen.

Fordeler:

• 3,5" berøringsskjerm

• Enkel navigasjon

• Oversiktlig termisk bildevisning

• Praktisk tilgang til målefunksjoner

• Justering av temperaturskala

• Effektiv betjening under inspeksjon

8 MP digitalkamera – termiske og synlige bilder

FOTRIC 322F har et integrert digitalkamera med 8 megapikslers oppløsning.

Dette gjør det mulig å dokumentere inspeksjonsobjektet både med termiske bilder og vanlige fotografier.

Synlige bilder kan være nyttige ved rapportering fordi de viser hvor det termiske avviket ble registrert.

Kameraet støtter også funksjoner for bilde-i-bilde og kombinasjon av termisk og synlig bilde.

Bilde-i-bilde

Bilde-i-bilde gjør det mulig å vise et termisk bilde som et utsnitt i et synlig bilde.

Dette kan gjøre det enklere å knytte temperaturavvik til riktig komponent eller område.

Bildefusjon

Kameraet støtter kombinasjon av termiske og synlige bilder med justerbar gjennomsiktighet.

Dette gjør det lettere å orientere seg i inspeksjonsbildet.

Avanserte temperaturmåleverktøy

FOTRIC 322F har flere funksjoner for analyse av temperaturer direkte på skjermen.

Måleverktøy:

• 4 temperaturpunkter

• 4 rektangel- eller sirkelområder

• 1 linjemåling

• Automatisk visning av høyeste temperatur

• Automatisk visning av laveste temperatur

• Temperaturalarmer

• Justerbar emissivitet

Disse funksjonene gjør det mulig å analysere flere deler av bildet samtidig.

Punktmåling

Brukeren kan plassere temperaturpunkter på utvalgte komponenter eller overflater.

Områdemåling

Rektangel- og sirkelområder kan brukes til å analysere temperaturfordelingen innenfor et definert område.

Linjemåling

Linjemåling gjør det mulig å undersøke temperaturendringer langs en valgt linje i bildet.

Automatisk varmeste og kaldeste punkt

Kameraet kan automatisk markere områder med høyest og lavest temperatur.

Dette gjør det enklere å oppdage mulige temperaturavvik.

Temperaturalarmer – oppdag avvik raskere

FOTRIC 322F støtter temperaturbaserte alarmfunksjoner.

Brukeren kan konfigurere alarmer for relevante temperaturgrenser.

Dette kan være nyttig ved kontroll av utstyr som ikke bør overstige bestemte temperaturer.

Typiske bruksområder:

• Kontroll av elektriske komponenter

• Overvåking av varme motorer

• Kontroll av maskindeler

• Temperaturkontroll på rør

• Industrielt vedlikehold

Temperaturalarmer kan bidra til å identifisere avvik, men måleforhold og eventuelle feilkilder må vurderes før en teknisk konklusjon trekkes.

Radiometriske bilder og video

FOTRIC 322F støtter lagring av radiometriske termiske bilder.

Radiometriske bilder inneholder temperaturinformasjon som kan analyseres i kompatibel programvare.

Kameraet støtter også radiometrisk video og vanlig MP4-video.

Lagringsmuligheter:

• Radiometriske JPEG-bilder

• Synlige fotografier

• Radiometrisk termisk video

• MP4-video

• Tidsintervallopptak

• Tekstkommentarer

• Talekommentarer

Dette gir fleksibilitet ved dokumentasjon av inspeksjoner.

Wi-Fi, Bluetooth, USB-C og HDMI

FOTRIC 322F har flere muligheter for dataoverføring og tilkobling.

Tilkoblinger:

• Wi-Fi

• Bluetooth

• USB Type-C

• Micro HDMI

• Minnekort

Wi-Fi

Kameraet støtter trådløs dataoverføring via Wi-Fi, blant annet gjennom FTP.

Dette gjør det mulig å overføre inspeksjonsdata til kompatible systemer.

Bluetooth

Bluetooth kan brukes sammen med kompatibelt tilbehør, blant annet hodesett for lydkommentarer.

USB Type-C

USB-C kan brukes til dataoverføring og lading.

HDMI

Micro HDMI gjør det mulig å vise kamerabildet på en kompatibel ekstern skjerm.

64 GB minnekort – god lagringskapasitet

FOTRIC 322F støtter lagring på TF/microSD-minnekort.

Den beskrevne produktpakken leveres med et 64 GB minnekort.

Dette gir plass til termiske bilder, synlige fotografier og videofiler.

Lagringskapasiteten i praksis avhenger av filtype, oppløsning og opptakslengde.

GPS og merking av inspeksjoner

FOTRIC 322F støtter geografisk posisjonsinformasjon via GPS.

Kameraet har også funksjoner for merking og organisering av inspeksjonsdata.

Dette kan være nyttig ved arbeid på større anlegg og installasjoner med mange inspeksjonspunkter.

Funksjonene kan bidra til bedre sporbarhet og enklere organisering av dokumentasjon.

Talekommentarer og tekstnotater

Kameraet støtter tekstkommentarer og talekommentarer.

Talekommentarer kan registreres i opptil 120 sekunder.

Dette gjør det mulig å dokumentere observasjoner direkte under inspeksjonen.

Fordeler:

• Dokumentasjon på stedet

• Mindre behov for separate notater

• Enklere rapportering

• Praktisk ved inspeksjon av mange objekter

• Mulighet for å knytte kommentarer til måledata

FOTRIC AnalyzIR – analyse og rapportering

FOTRIC 322F støtter FOTRIC AnalyzIR-programvaren.

Programvaren gjør det mulig å analysere radiometriske bilder på en datamaskin og utarbeide inspeksjonsrapporter.

Funksjoner:

• Analyse av radiometriske bilder

• Temperaturmåling i lagrede bilder

• Temperaturprofiler

• Histogrammer

• Rapportgenerering

• Sammenligning av målinger

• Organisering av inspeksjonsdata

Dette er spesielt nyttig for fagpersoner som skal dokumentere funn overfor kunder eller i interne vedlikeholdssystemer.

Oppladbare batterier inkludert

Den oppgitte produktpakken leveres med 1 oppladbart litiumionbatterier.

Hvert batteri har en nominell spenning på 3,6 V og kapasitet på 5000 mAh.

Produsentens spesifikasjon angir opptil minst 5 timers driftstid for 322F under oppgitte forhold.

Dette gir fleksibilitet ved inspeksjonsoppdrag som varer over lengre tid.

Med to batterier kan ett batteri brukes mens det andre er tilgjengelig som reserve.

Faktisk driftstid påvirkes av blant annet skjermbruk, trådløse funksjoner og opptak.

IP54 og 2 meters falltest

FOTRIC 322F er utviklet for profesjonell bruk i tekniske miljøer.

Kameraet har kapslingsgrad IP54.

Dette gir beskyttelse mot støv og vannsprut under standardiserte testforhold.

Kameraet er også konstruert for å tilfredsstille en falltest fra 2 meters høyde.

Fordeler:

• IP54-beskyttelse

• Konstruert for 2 meters falltest

• Kompakt håndholdt konstruksjon

• Egnet til service og vedlikehold

• Praktisk i tekniske rom og industrimiljøer

IP54 innebærer ikke at kameraet er vanntett eller kan senkes ned i vann.

Bruksområder

Elektriske inspeksjoner

FOTRIC 322F kan brukes til termisk inspeksjon av elektriske fordelinger, kabelforbindelser, brytere og andre komponenter.

Unormale temperaturmønstre kan indikere behov for nærmere kontroll.

Bygningsinspeksjon

Vidvinkelobjektivet gjør kameraet godt egnet til inspeksjon av vegger, tak og andre større bygningsflater.

Kameraet kan brukes til å undersøke temperaturmønstre som kan være forbundet med isolasjonsfeil, kuldebroer eller luftlekkasjer.

VVS og ventilasjon

Kameraet kan brukes til kontroll av varmeanlegg, radiatorer, gulvvarme, ventilasjonskanaler og andre tekniske installasjoner.

Industrielt vedlikehold

FOTRIC 322F kan brukes til å undersøke temperaturfordelingen på motorer, lagerhus, maskiner og annet industrielt utstyr.

Feilsøking

Termografi kan bidra til å lokalisere temperaturavvik og gjøre det enklere å prioritere videre undersøkelser.

Forebyggende vedlikehold

Ved regelmessig termisk kontroll kan man dokumentere temperaturutvikling og oppdage endringer som bør undersøkes nærmere.

Tekniske spesifikasjoner

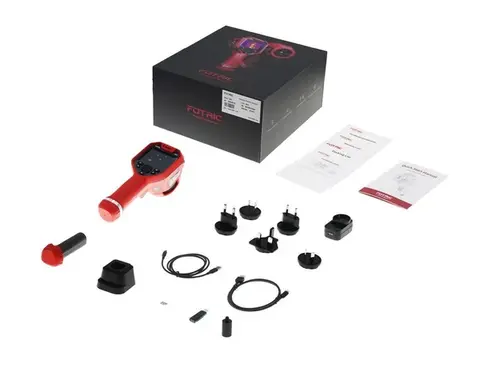

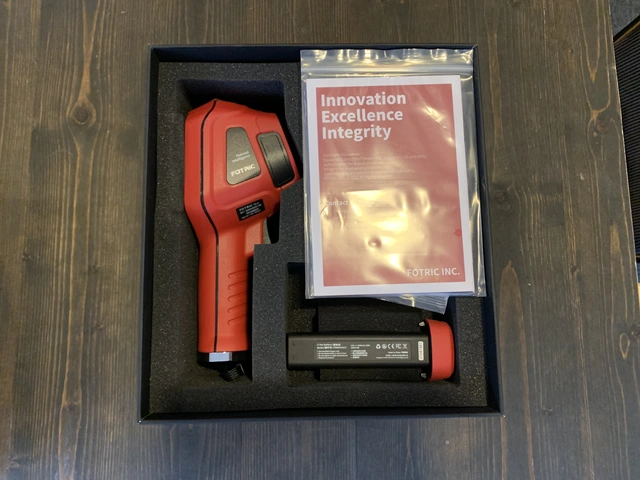

Leveringsomfang

Den oppgitte FOTRIC 322F-pakken inneholder:

• 1 × FOTRIC 322F termografikamera med 46,5° vidvinkelobjektiv

• 1 × oppladbare litiumionbatterier

• 1 × batterilader / ladestasjon

• 1 × strømadapter

• 1 × USB Type-C-kabel

• 1 × Micro HDMI til HDMI-kabel

• 1 × 64 GB TF/microSD-minnekort

• 1 × minnekortleser

• 1 × stativskrue

• 1 × objektivdeksel

• Dokumentasjon og hurtigstartveiledning

• FOTRIC AnalyzIR-programvare

Leveringsomfanget bør kontrolleres mot den konkrete pakken fra norsk leverandør før publisering.

Hvorfor velge FOTRIC 322F L46?

Viktige fordeler:

• 160 × 120 ekte termiske piksler

• Super Resolution opptil 320 × 240

• 46,5° vidvinkelobjektiv

• Fokusfri optikk fra 0,5 meter

• Temperaturmåling opptil +550 °C

• 30 Hz bildefrekvens

• NETD 60 mK

• 3,5" berøringsskjerm

• Integrert 8 MP digitalkamera

• Bilde-i-bilde og bildefusjon

• Flere temperaturmåleverktøy

• Radiometriske bilder og video

• Wi-Fi, Bluetooth og GPS

• USB-C og Micro HDMI

• 64 GB minnekort

• Analyse- og rapportprogramvare

• To oppladbare batterier

• IP54 og 2 meters falltest

FOTRIC 322F L46 – effektiv termografi med bredt synsfelt

Trenger du et termografikamera som kombinerer enkel betjening, god oversikt og praktiske analysefunksjoner?

FOTRIC 322F L46 er et fleksibelt verktøy for inspeksjon av elektriske installasjoner, bygninger, VVS-anlegg og industrielt utstyr.

Med 46,5° vidvinkelobjektiv, fokusfri optikk, 30 Hz bildefrekvens og temperaturmåling opptil +550 °C kan du raskt undersøke større områder og dokumentere temperaturavvik.

Den store berøringsskjermen, det integrerte digitalkameraet og muligheten for radiometriske opptak gjør det enklere å analysere og presentere inspeksjonsresultater.

FOTRIC 322F L46 – et praktisk termografikamera for profesjonell feilsøking, inspeksjon og forebyggende vedlikehold.
