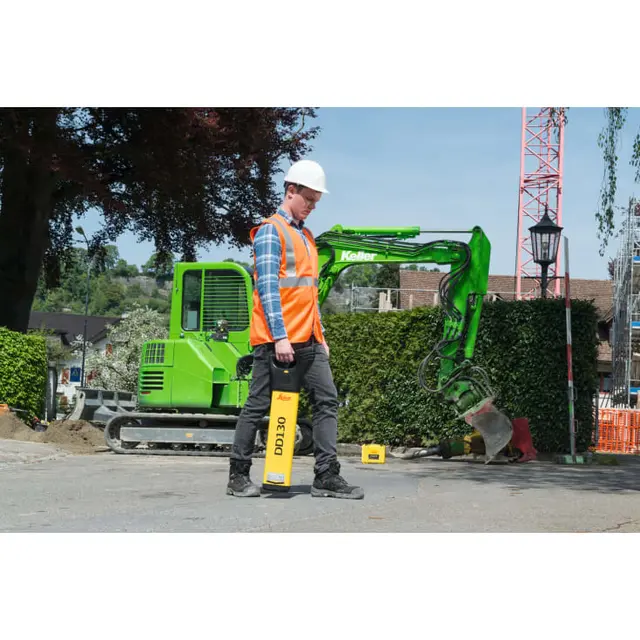

Leica DD130 kabel- og rørsøker lokalisering av nedgravde kabler og rør Leica DD130 kabel- og rørsøker lokalisering av nedgravde kabler og rør

Leica DD130 kabel- og rørsøker

lokalisering av nedgravde kabler og rør

Varenr: 872940

Leica DD130 (872940) er en profesjonell kabel- og rørsøker utviklet for lokalisering og sporing av nedgravde kabler, metalliske rør og andre ledningsføringer. Instrumentet er spesielt godt egnet for entreprenører, anleggsarbeidere, VA-teknikere og fagpersoner som trenger å undersøke grunnen før gravearbeid.



Med automatiske søkefunksjoner, tydelig signalstyrkevisning og støtte for flere søkefrekvenser gjør Leica DD130 det enklere å identifisere og følge underjordisk infrastruktur.



Instrumentet har passive søkemoduser for strømførende kabler og radiosignaler, samt aktive søkemoduser for bruk sammen med en kompatibel signalsender. Ved hjelp av Leica DA230 signalsender eller annet egnet tilbehør kan bruksområdet utvides til mer målrettet kabel- og rørsporing og dybdeberegning.



Leica DD130 støtter frekvensene 512 Hz, 640 Hz, 8 kHz og 33 kHz, og har en integrert faresonevarsling som hjelper brukeren med å oppdage grunne ledninger.



Med IP54-beskyttelse, driftstemperatur fra −20 til +50 °C og opptil 15 timers batteridrift er instrumentet tilpasset praktisk arbeid på bygge- og anleggsplasser.

14 500,-eks. mva
-+
Bestillingsvare (Leveringstid: 20 dager)

Leica DD130 kabel- og rørsøker - profesjonell lokalisering av nedgravde kabler og rør

Leica DD130 (872940) er en profesjonell kabel- og rørsøker utviklet for lokalisering og sporing av nedgravde kabler, metalliske rør og andre ledningsføringer. Instrumentet er spesielt godt egnet for entreprenører, anleggsarbeidere, VA-teknikere og fagpersoner som trenger å undersøke grunnen før gravearbeid.



Med automatiske søkefunksjoner, tydelig signalstyrkevisning og støtte for flere søkefrekvenser gjør Leica DD130 det enklere å identifisere og følge underjordisk infrastruktur.



Instrumentet har passive søkemoduser for strømførende kabler og radiosignaler, samt aktive søkemoduser for bruk sammen med en kompatibel signalsender. Ved hjelp av Leica DA230 signalsender eller annet egnet tilbehør kan bruksområdet utvides til mer målrettet kabel- og rørsporing og dybdeberegning.



Leica DD130 støtter frekvensene 512 Hz, 640 Hz, 8 kHz og 33 kHz, og har en integrert faresonevarsling som hjelper brukeren med å oppdage grunne ledninger.



Med IP54-beskyttelse, driftstemperatur fra −20 til +50 °C og opptil 15 timers batteridrift er instrumentet tilpasset praktisk arbeid på bygge- og anleggsplasser.



Fordeler med Leica DD130

  • Lokalisering av nedgravde ledninger: Bidrar til å finne og følge kabler og sporbare rør før gravearbeid.

  • Flere søkemoduser: Power, Radio, Auto og aktiv sendermodus.

  • Fire aktive frekvenser: 512 Hz, 640 Hz, 8 kHz og 33 kHz.

  • Støtte for dybdeberegning: Med kompatibel signalsender eller sonde.

  • Faresonevarsling: Varsler om registrerte signaler fra grunne ledninger.

  • Signalstyrkeindikator: Numerisk visning for enklere identifikasjon og sporing.

  • Automatisk følsomhetsstyring: Reduserer behovet for manuelle justeringer.

  • Integrert selvtest: Gjør det enkelt å kontrollere instrumentets grunnleggende funksjoner.

  • IP54-beskyttelse: Beskyttet mot støv og vannsprut.

  • Opptil 15 timers drift: Drives av seks AA-batterier.

  • Ergonomisk konstruksjon: Utviklet for mobile søkeoppgaver på anleggsplassen.


Lokalisering av kabler og rør før graving

Skader på nedgravde kabler og rør kan føre til personskade, driftsstans og betydelige reparasjonskostnader.



Leica DD130 er utviklet for å hjelpe fagpersoner med å identifisere og følge sporbare ledninger før gravearbeidet starter.



Ved å bevege instrumentet systematisk over området kan operatøren registrere elektromagnetiske signaler og bruke signalstyrken til å anslå ledningens plassering.



Dette gjør Leica DD130 aktuell ved:

  • Gravearbeid og grøftearbeid.

  • Vei- og anleggsprosjekter.

  • VA-arbeid.

  • Kabellegging og kabelvedlikehold.

  • Arbeid nær eksisterende strømforsyning.

  • Lokalisering av metalliske rørledninger.

  • Kontroll av traséer før boring eller graving.

  • Vedlikehold av teknisk infrastruktur.



Viktig: En kabelsøker kan ikke garantere at alle nedgravde installasjoner blir oppdaget. Kartgrunnlag, ledningspåvisning, eierinformasjon og sikker gravepraksis må fortsatt inngå i arbeidsprosessen.



Fire søkemoduser for forskjellige oppgaver

Leica DD130 har flere søkemoduser som gjør instrumentet fleksibelt ved lokalisering av underjordiske ledninger.



Power – søk etter strømførende kabler

Power-modus brukes til å registrere elektromagnetiske signaler knyttet til strømforsyning.



Varenummer 872940 er tilpasset 50 Hz strømnett, slik som det norske strømnettet.



Modusen er nyttig for å identifisere kabler som avgir et registrerbart signal.



En spenningssatt kabel er imidlertid ikke nødvendigvis detekterbar under alle forhold, og en spenningsløs kabel kan være vanskelig å oppdage uten en aktiv signalsender.



Radio – passiv ledningspåvisning

Radio-modus registrerer radiosignaler i frekvensområdet 15–60 kHz.



Disse signalene kan induseres i nedgravde metalliske ledninger og gjøre dem mulig å lokalisere.



Radio-modus kan dermed bidra til å identifisere ledninger som ikke nødvendigvis kan registreres i Power-modus.



Auto – kombinert søk

Auto-modus gjør det mulig å gjennomføre en innledende kontroll ved å kombinere instrumentets tilgjengelige passive søkefunksjoner og registrering av relevante sendersignaler.



Dette er praktisk ved første gjennomgang av et område før mer detaljert lokalisering.



Transmitter – aktiv sporing

Ved bruk sammen med en kompatibel signalsender kan Leica DD130 registrere et kontrollert signal som tilføres en ledning.



Dette gjør det enklere å følge en bestemt kabel eller sporbar rørtrasé.



Aktiv sporing er særlig nyttig når flere ledninger ligger nær hverandre, eller når passive signaler er svake.


Støtte for 512 Hz, 640 Hz, 8 kHz og 33 kHz

En viktig fordel med Leica DD130 er støtten for fire aktive søkefrekvenser.



Frekvens Typisk anvendelse
512 Hz Sporing med lav frekvens, blant annet over lengre avstander under egnede forhold
640 Hz Alternativ lavfrekvent sporing
8 kHz Aktiv sporing av kompatible ledninger
33 kHz Vanlig frekvens for aktiv kabel- og ledningspåvisning



De lavere frekvensene kan være nyttige ved sporing over lengre avstander, mens høyere frekvenser kan være enklere å tilføre enkelte ledninger.



Hvilken frekvens som gir best resultat, avhenger av blant annet ledningsmateriale, jordforhold, elektrisk forbindelse og nærliggende installasjoner.



Merk: Leica DD130 mottar disse frekvensene. For å tilføre et aktivt signal til en ledning kreves en kompatibel signalsender eller annet egnet tilbehør.



Dybdeberegning med kompatibelt tilbehør

Leica DD130 støtter dybdeberegning ved bruk sammen med en egnet signalsender eller sonde.



Dette gjør det mulig å anslå hvor dypt en sporbar ledning eller sonde ligger.



Spesifikasjoner for dybdeberegning

Parameter Spesifikasjon
Dybdeområde for ledning 0,3–3,0 m
Dybdeområde for sonde Opptil 9,99 m
Oppgitt dybdenøyaktighet 10 % ved uforstyrret signal
Nødvendig tilbehør Kompatibel signalsender eller sonde



Den oppgitte nøyaktigheten gjelder under produsentens spesifiserte forhold og for et uforstyrret signal.



Dybdeverdien er et estimat og skal ikke behandles som en garantert fysisk avstand til ledningen.



Viktig: Muligheten til å beregne dybde forutsetter korrekt signaltilførsel, riktig målemetode og egnede forhold. Leica DD130 må ikke markedsføres som om den automatisk måler dybden til alle kabler og rør uten tilbehør.


Faresonevarsling for grunne ledninger

Leica DD130 har en funksjon for varsling av grunne ledninger, omtalt som Hazard Zone.



Funksjonen varsler brukeren når instrumentet registrerer signaler som kan indikere en ledning nær overflaten.



Dette kan være særlig nyttig før arbeider hvor bakken skal brytes opp.



Varslingen gir operatøren en ekstra indikasjon på at det kan være nødvendig å endre arbeidsmetode eller undersøke området nærmere.



Faresonevarslingen erstatter ikke manuell verifisering eller sikker gravepraksis.


Numerisk signalstyrkeindikator

Leica DD130 har en numerisk indikator for signalstyrke, ofte kalt SSI (Signal Strength Indication).



Indikatoren hjelper operatøren med å identifisere hvor signalet er sterkest og følge ledningens trasé.



Dette er praktisk ved målrettet sporing, særlig når instrumentet brukes sammen med en signalsender.



Signalstyrkeindikatoren kan bidra til mer konsekvent lokalisering og enklere sammenligning av signalnivåer.



Signalstyrken alene dokumenterer imidlertid ikke ledningens dybde eller nøyaktige plassering.


Automatisk følsomhet og integrert selvtest

Leica DD130 er utviklet for enkel betjening.



Instrumentet har automatisk følsomhetsstyring som reduserer behovet for manuell justering under søk.



Dette kan gjøre det enklere for operatører med ulik erfaring å bruke instrumentet.



Den integrerte selvtesten gjør det mulig å kontrollere instrumentets grunnleggende funksjoner før bruk.



Selvtesten er spesielt praktisk ved daglig kontroll eller når instrumentet deles mellom flere brukere.



Merk: En bestått selvtest bekrefter ikke at alle nedgravde ledninger i området kan oppdages.


Robust kabelsøker for bygge- og anleggsplasser

Leica DD130 er konstruert for praktisk bruk i krevende arbeidsmiljøer.



Instrumentet har IP54-beskyttelse og tåler normale utendørs arbeidsforhold innenfor produsentens spesifikasjoner.



Det drives av seks vanlige AA-batterier og har en typisk driftstid på opptil 15 timer.



Generelle spesifikasjoner

Parameter Spesifikasjon
Modell Leica DD130
Artikkelnummer 872940
Strømnettvariant 50 Hz
Kapslingsgrad IP54
Driftstemperatur −20 til +50 °C
Lagringstemperatur −40 til +70 °C
Batterier 6 × AA/LR6 alkaliske
Typisk batteritid 15 timer ved 20 °C
Dimensjoner 760 × 250 × 85 mm
Vekt med batterier 2,7 kg
Display Monokromt
Betjening 2 membranknapper
Lydsignal Ja
Selvtest Ja



IP54 betyr at instrumentet har beskyttelse mot støv og vannsprut. Det er ikke vanntett og skal ikke senkes i vann.


Bruk Leica DD130 sammen med DA230 signalsender

For mer målrettet lokalisering anbefales Leica DD130 brukt sammen med en kompatibel Leica DA230 signalsender.



Signalsenderen kan tilføre et aktivt signal til en sporbar ledning, slik at operatøren lettere kan følge traséen.



Dette er særlig nyttig når:

  • Passive signaler er svake eller mangler.

  • En bestemt kabel skal følges.

  • Flere ledninger ligger tett sammen.

  • Det er behov for dybdeberegning.

  • Arbeidet omfatter lange eller kompliserte ledningstraséer.



For lokalisering av ikke-metalliske rør kan en kompatibel sonde eller sporbar leder benyttes dersom rørsystemet og tilgangen tillater det.



Viktig: Leica DA230 signalsender og sonder må bestilles separat med mindre de uttrykkelig er oppført i leveringsomfanget for den aktuelle pakken.


Typiske bruksområder

Grave- og anleggsarbeid

Innledende kontroll og lokalisering av sporbare ledninger før graving.

Kabelpåvisning

Søk etter nedgravde strømkabler og andre ledende installasjoner.

VA-arbeid

Sporing av metalliske rør og ikke-metalliske rør med egnet sonde eller sporbar leder.

Veibygging

Kontroll av eksisterende teknisk infrastruktur før inngrep i bakken.

Vedlikehold av kabelnett

Oppfølging av kjente kabeltraséer og identifisering av sporbare ledninger.

Entreprenørarbeid

Kontroll av arbeidsområder for å redusere risikoen for skade på underjordiske installasjoner.

Lokalisering før boring

Undersøkelse av områder hvor det kan finnes nedgravde kabler eller rør.


Tekniske spesifikasjoner – Leica DD130

Spesifikasjon Verdi
Produsent Leica Geosystems
Modell DD130
Varenummer 872940
Produkttype Kabel- og rørsøker
Nettfrekvens 50 Hz
Power-modus 50 Hz og relevante harmoniske signaler
Radio-modus 15–60 kHz
Auto-modus Kombinert søk
Aktiv frekvens 512 Hz
Aktiv frekvens 640 Hz
Aktiv frekvens 8,192 kHz
Aktiv frekvens 32,768 kHz
Dybdeområde, ledning 0,3–3,0 m
Dybdeområde, sonde Opptil 9,99 m
Dybdenøyaktighet 10 % ved uforstyrret signal
Signalstyrkeindikator Numerisk
Faresonevarsling Ja
Automatisk følsomhet Ja
Integrert selvtest Ja
Display Monokromt
Betjening 2 membranknapper
Batteritype 6 × AA/LR6
Batteridrift Opptil 15 timer
Driftstemperatur −20 til +50 °C
Lagringstemperatur −40 til +70 °C
Kapslingsgrad IP54
Dimensjoner 760 × 250 × 85 mm
Vekt 2,7 kg med batterier
Bluetooth Nei
Integrert GPS Nei
Intern datalogging Nei

Leveringsomfang – Leica DD130 (872940)

Produktet gjelder Leica DD130 kabel- og rørsøker i 50 Hz-utførelse.



Følgende er identifisert som selve produktet:

  • 1 × Leica DD130 kabel- og rørsøker, varenummer 872940.



Aktuelt tilleggsutstyr

  • Leica DA230 signalsender.

  • Kompatible sonder for rørsporing.

  • Tilkoblingskabler og signalklemmer.

  • Tilbehør for direkte signaltilførsel.

  • Transport- og oppbevaringstilbehør.


Leica DD130 – profesjonell kabel- og rørsøker for tryggere gravearbeid

Leica DD130 er en brukervennlig og robust ledningssøker for entreprenører og fagpersoner som arbeider nær nedgravd infrastruktur.



Med passive søkemoduser, støtte for fire aktive frekvenser, numerisk signalstyrkeindikator og mulighet for dybdeberegning med kompatibelt tilbehør er instrumentet godt egnet for lokalisering og sporing av kabler og rør.



Den automatiske følsomhetsstyringen, integrerte selvtesten og faresonevarslingen gjør Leica DD130 til et praktisk verktøy ved kontroll av arbeidsområder før graving.



Leica DD130 (872940) – profesjonell 50 Hz kabel- og rørsøker med 512 Hz, 640 Hz, 8 kHz og 33 kHz søkefrekvenser, IP54 og støtte for dybdeberegning.
