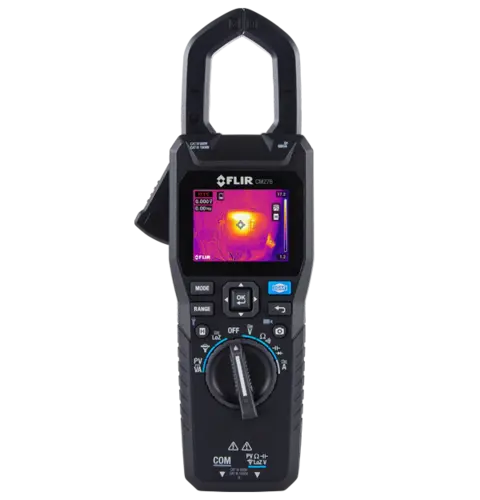

FLIR CM276 kombinerer en profesjonell True RMS strømtang med termisk kamera i ett instrument. Den er utviklet for elektrikere, serviceteknikere og industripersonell som ønsker å finne elektriske problemer raskere ved først å lokalisere varmgang termisk og deretter utføre elektriske målinger på samme sted. FLIRs IGM™ (Infrared Guided Measurement) gjør det mulig å identifisere varme punkter og potensielt overbelastede kretser på avstand før direkte måling.

Det integrerte termiske kameraet har 160 × 120 piksler, mens FLIRs MSX®-teknologi legger synlige detaljer over det termiske bildet for å gjøre komponenter og problemområder enklere å identifisere. CM276 måler samtidig opptil 600 A AC/DC og 1000 V AC/DC, og støtter blant annet VFD-måling, LoZ, startstrøm, motstand, kapasitans og fleksibel strømtang opptil 3000 A.

Hvorfor velge FLIR CM276?

• True RMS strømtang med integrert termisk kamera
• Termisk oppløsning på 160 × 120 piksler
• FLIR IGM™ for infrarødstyrt feilsøking
• MSX® for tydeligere termiske bilder
• Måler 600 A AC/DC
• Måler opptil 1000 V AC/DC
• VFD-modus for frekvensstyrte motorer og drivsystemer
• Startstrømsmåling (Inrush)
• LoZ-modus
• Flex-inngang for AC-strøm opptil 3000 A
• Bluetooth og METERLiNK®
• Oppladbart 5400 mAh LiPo-batteri
• To integrerte LED-arbeidslys
• Testet for fall fra 2 meter.

Hvem passer FLIR CM276 for?

FLIR CM276 er spesielt godt egnet til:

• Elektrikere
• Industrielektrikere
• Serviceteknikere
• Vedlikeholdsavdelinger
• Automatikere
• Solcelleinstallatører
• Motor- og pumpedrift
• Feilsøking av elektriske tavler
• Prosessindustri
• Forebyggende vedlikehold og tilstandskontroll.

Termisk kamera og strømtang i samme instrument

Den store fordelen med CM276 er kombinasjonen av termografi og elektrisk måling.

Med et vanlig måleinstrument må teknikeren allerede ha en idé om hvor problemet befinner seg. Med CM276 kan du først bruke det termiske kameraet til å identifisere unormal varme og deretter gå direkte videre med elektriske målinger.

Fordeler:

• Finn varmgang raskere
• Lokaliser overbelastede komponenter
• Oppdag temperaturforskjeller mellom faser
• Undersøk motorer, pumper og elektriske systemer
• Reduser tiden brukt på feilsøking
• Dokumenter både temperatur og elektriske måleverdier.

160 × 120 termisk kamera med IGM™

CM276 benytter en FLIR Lepton® mikrobolometersensor med 160 × 120 piksler, tilsvarende 19 200 temperaturmålepunkter.

Termiske nøkkeldata:

FLIR MSX® - tydeligere termiske bilder

CM276 har FLIRs MSX® (Multi-Spectral Dynamic Imaging).

Teknologien tilfører viktige detaljer fra det integrerte digitalkameraet til det termiske bildet i sanntid. Det gjør blant annet konturer, komponenter og strukturer lettere å kjenne igjen enn i et rent termisk bilde.

Instrumentet tilbyr:

• Termisk MSX-visning
• Rent termisk bilde
• Digitalt kamerabilde
• Iron-palett
• Rainbow
• Arctic
• White Hot
• Black Hot.

True RMS elektriske målinger

CM276 er samtidig en fullverdig True RMS strømtang.

Elektriske hovedfunksjoner:

• AC/DC-strøm opptil 600 A
• AC/DC-spenning opptil 1000 V
• Motstand opptil 60 kO
• Kapasitans opptil 1000 µF
• Kontinuitetstest
• Diodetest
• Frekvensmåling via Flex-inngang
• Automatisk og manuelt områdevalg.

True RMS gjør instrumentet spesielt relevant ved arbeid med moderne elektriske belastninger der signalformen ikke nødvendigvis er en perfekt sinuskurve.

VFD, LoZ og Inrush

CM276 har flere funksjoner rettet mot profesjonell elektrisk feilsøking.

VFD-modus

Instrumentet kan måle AC-strøm opptil 600 A og AC-spenning opptil 1000 V i VFD-modus, noe som er nyttig ved arbeid med frekvensomformere og motorstyringer.

LoZ

LoZ-modus reduserer inngangsimpedansen ved spenningsmåling og kan bidra til å redusere påvirkningen fra såkalte spøkelsesspenninger.

Inrush

Startstrømsfunksjonen måler AC-startstrøm opptil 600 A, nyttig ved diagnostisering av blant annet motorer og annet utstyr med høy innkoblingsstrøm.

METERLiNK® og Bluetooth

CM276 støtter Bluetooth® og FLIR METERLiNK®-appen.

Dette gjør det mulig å samle inn og følge måledata på en mobilenhet, også når instrumentet befinner seg i et område der det er ønskelig å holde større avstand.

METERLiNK kan brukes til:

• Fjernovervåking av målinger
• Registrering av elektriske og termiske data
• Bilder og video
• Trendanalyse
• Dokumentasjon
• Rapportering
• Deling av resultater med kolleger og kunder.

METERLiNK kan koble til opptil syv kompatible FLIR-instrumenter samtidig.

Lagring og dokumentasjon

CM276 har 8 GB eMMC-lagring og kan lagre måledata og bilder direkte på instrumentet.

FLIR oppgir blant annet:

• 10 sett med opptil 30 000 skalar-målinger
• 100 bilder på instrumentet
• Støtte for omfattende radiometrisk bildehåndtering gjennom METERLiNK.

Dette gjør CM276 særlig interessant for vedlikeholdsarbeid der målinger skal dokumenteres og sammenlignes over tid.

Fleksibel strømmåling opptil 3000 A

For større ledere og høyere strømmer støtter CM276 en ekstern fleksibel strømprobe.

Flex Input:

• AC-strøm opptil 3000 A
• Grunnnøyaktighet ±1,0 %
• Frekvensmåling opptil 10 kHz.

Dette utvider bruksområdet betydelig sammenlignet med den innebygde tangen alene.

Tekniske spesifikasjoner

Solcelleanlegg og PV-måling

CM276 har også funksjoner rettet mot kontroll og feilsøking av solcelleinstallasjoner.

Med kompatibelt tilbehør støttes:

• PV DC-spenning opptil 1000 V med TA82
• PV DC-spenning opptil 1500 V med TA85/TA86
• PV DC-effekt opptil 900 kVA.

TA85 og TA86 er oppført som tilbehør og er nødvendige for enkelte av disse målingene.

Typiske bruksområder

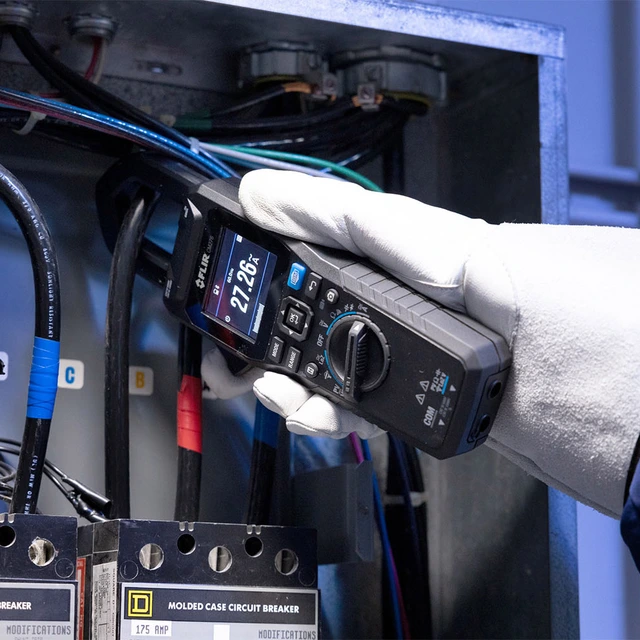

Elektriske tavler

Bruk termografi til å lokalisere varme koblinger, sikringer og komponenter, og følg opp med elektriske målinger.

Motorer og pumper

Kontroller temperatur og elektrisk belastning for å identifisere unormal drift.

Solcelleanlegg

Feilsøk PV-installasjoner med kombinasjonen av termisk inspeksjon og elektriske målinger.

Industrielt vedlikehold

Dokumenter utviklingen i temperatur og elektriske verdier som en del av forebyggende vedlikehold.

VFD-systemer

Mål elektriske verdier på systemer med frekvensomformere ved hjelp av den dedikerte VFD-funksjonen.

FAQ

Hva er FLIR CM276?

FLIR CM276 er en True RMS strømtang med integrert 160 × 120 termisk kamera, utviklet for kombinert termisk og elektrisk feilsøking.

Hvor mye strøm kan CM276 måle?

Den innebygde tangen måler opptil 600 A AC/DC. Med kompatibel fleksibel strømprobe kan AC-strøm måles opptil 3000 A.

Hvor høy spenning kan instrumentet måle?

CM276 måler opptil 1000 V AC/DC. For PV-applikasjoner støttes opptil 1500 V DC når instrumentet brukes med kompatibelt TA85/TA86-tilbehør.

Har CM276 True RMS?

Ja. CM276 har True RMS og er utviklet for nøyaktige elektriske målinger også på mer komplekse AC-signaler.

Kan termiske bilder lagres?

Ja. Instrumentet har 8 GB intern eMMC-lagring og støtte for lagring av bilder og måledata.

Hva er METERLiNK?

METERLiNK er FLIRs løsning for trådløs tilkobling av kompatible måleinstrumenter til app. Den kan brukes til fjernovervåking, datainnsamling, bilder, video, trendanalyse og rapportering.

Har CM276 arbeidslys?

Ja. Instrumentet har to integrerte hvite LED-arbeidslys, noe som gjør det enklere å arbeide i mørke tavler og tekniske rom.
