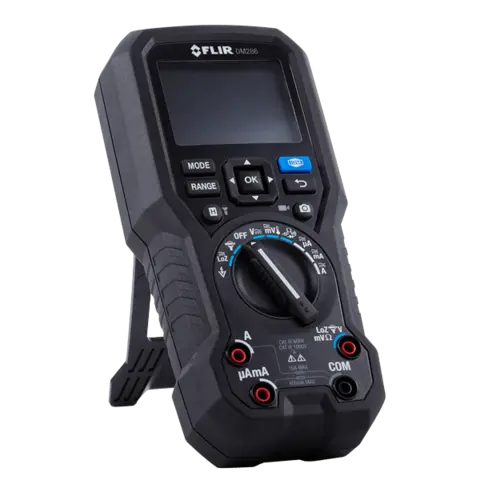

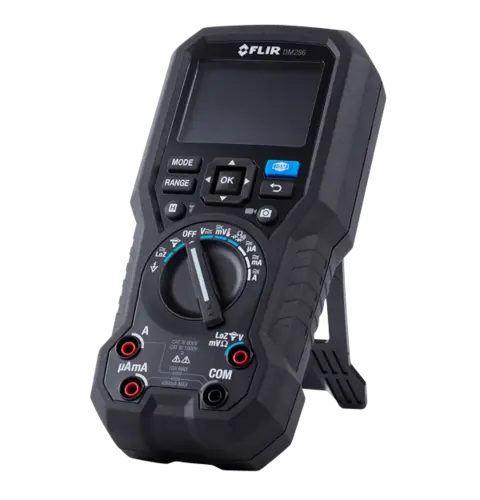

FLIR DM286 er et avansert industrielt True RMS-multimeter med integrert termisk kamera, utviklet for elektrikere, industrivedlikehold og feilsøking der både elektriske målinger og rask lokalisering av temperaturavvik er viktig. Med FLIRs IGM™ (Infrared Guided Measurement) kan brukeren lokalisere potensielle problemer termisk før måleledningene kobles til komponenten.
Det integrerte termiske kameraet har 160 × 120 pikslers IR-oppløsning, mens MSX® legger visuelle konturer inn i det termiske bildet for enklere identifisering av komponenter. Multimeterdelen har 6000 tellinger, måler opptil 1000 V AC/DC og 10 A AC/DC, og tilbyr blant annet LoZ, VFD-modus, motstand, kapasitans, frekvens og temperaturmåling.
DM286 skiller seg også ut med omfattende dokumentasjonsmuligheter. Instrumentet kan lagre opptil 30 000 bilder, ta opp termiske og visuelle videoklipp og kommunisere via Bluetooth med FLIR METERLiNK®-appen for analyse, trending, deling og rapportering.
Hvorfor velge FLIR DM286?
- Integrert termisk kamera med 160 × 120 IR-oppløsning
- FLIR IGM™ for termisk guidet feilsøking
- MSX® for tydeligere termiske bilder
- True RMS-målinger
- 6000 tellinger
- Måler opptil 1000 V AC/DC
- Måler opptil 10 A AC/DC
- LoZ-funksjon
- VFD-modus for måling på frekvensstyrte systemer
- Integrert NCV-detektor for berøringsfri spenningsdeteksjon
- Type K-temperaturmåling
- Bluetooth BLE og METERLiNK®
- Lagring av opptil 30 000 bilder
- Termisk og visuell videoopptak
- 4 GB intern lagring
- To oppladbare batterier inkludert
- LED-arbeidslys
- Testet for fall fra 2 meter
- CAT IV 600 V / CAT III 1000 V.
Hvem passer FLIR DM286 for?
FLIR DM286 er spesielt godt egnet til:
- Elektrikere
- Industrielektrikere
- Automatikere
- Serviceteknikere
- Industrivedlikehold
- Elektroinspeksjon
- Tavle- og fordelingsanlegg
- Motor- og drivsystemer
- Prosessindustri
- Facility management
- Forebyggende vedlikehold
- Feilsøking på frekvensomformere og elektriske maskiner.

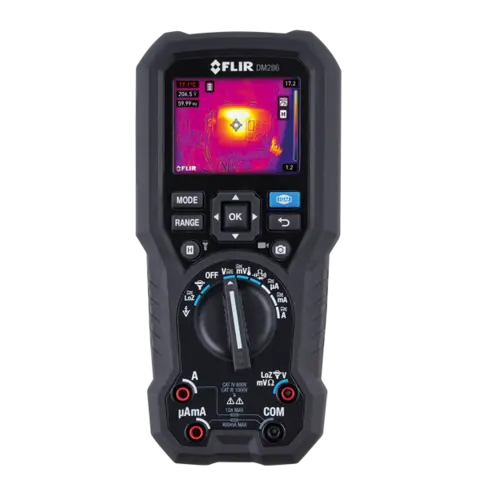

IGM™ - finn problemet før du måler
En av de største fordelene med DM286 er kombinasjonen av multimeter og termisk kamera.
IGM™ (Infrared Guided Measurement) gjør det mulig å skanne elektriske komponenter termisk og identifisere områder med unormal temperatur før fysisk kontakt med måleledningene. Dette kan gjøre feilsøkingen både raskere og mer målrettet.
Typiske fordeler:
- Lokaliser varmgang raskt
- Identifiser mistenkelige komponenter før kontaktmåling
- Finn temperaturforskjeller mellom faser og komponenter
- Reduser tiden brukt på systematisk punkt-for-punkt-feilsøking
- Kombiner termiske funn med elektriske måleverdier.
Termisk kamera med MSX®
DM286 har et integrert FLIR Lepton®-basert termisk kamera med 19 200 temperaturpiksler.
| Termisk funksjon | Spesifikasjon |
|---|
| IR-oppløsning | 160 × 120 |
| Temperaturmåleområde | –5 til +300 °C |
| Termisk sensitivitet | 150 mK |
| Bildefrekvens | 9 Hz |
| Spektralområde | 8–14 µm |
| Fokus | Fast |
| Visuelt kamera | 2 MP |
| Visuell oppløsning | 1600 × 1200 |
| Emissivitet | 0,10–1,00 |
MSX® kombinerer detaljer fra det visuelle kameraet med termografien slik at konturer og objektdetaljer blir lettere å gjenkjenne i det termiske bildet.
True RMS multimeter for profesjonell feilsøking
DM286 er ikke bare et termisk kamera med noen enkle elektriske funksjoner. Multimeterdelen er utviklet for profesjonell elektrisk feilsøking og gir 6000 tellinger.
Instrumentet måler blant annet:
- AC/DC-spenning
- AC/DC-strøm
- AC/DC millivolt
- Motstand
- Kapasitans
- Frekvens
- Kontinuitet
- Dioder
- Type K-temperatur
- LoZ-spenning
- VFD-spenning.
VFD og LoZ
DM286 har funksjoner som er spesielt nyttige i moderne elektriske anlegg.
VFD-modus er beregnet på AC-spenningsmålinger i systemer med frekvensomformere, mens LoZ gir lav inngangsimpedans og kan være nyttig for å redusere påvirkningen fra såkalte spøkelsesspenninger ved feilsøking.
Dette gjør DM286 særlig interessant for:
- Motorstyringer
- Frekvensomformere
- HVAC-systemer
- Industrielle maskiner
- Automatiserte produksjonsanlegg.
METERLiNK® og Bluetooth
DM286 har Bluetooth BLE og støtter FLIR METERLiNK®.
Via METERLiNK-appen kan målinger, radiometriske bilder og video brukes til videre analyse, sammenligning og dokumentasjon. FLIR fremhever også muligheten til å strømme data fra instrumentet til en mobil enhet i sanntid.
Dette gjør DM286 spesielt interessant der måleresultater skal dokumenteres og deles med kolleger eller kunder.
Stor lagringskapasitet
DM286 har 4 GB eMMC-lagring og omfattende muligheter for dokumentasjon.
Lagringsfunksjoner:
- Opptil 30 000 lagrede bilder
- Radiometriske bildefiler
- Termisk og visuelt videoopptak
- Opptil 50 minutters videoopptak
- 40 000 måleverdier per minnesett.
Utviklet for en hel arbeidsdag
DM286 leveres med to oppladbare TA04 Li-polymer-batterier på 3050 mAh.
FLIR oppgir omtrent:
- 6,5 timers drift i IGM-modus ved middels lysstyrke
- 10 timers drift i multimetermodus ved middels lysstyrke.
At to batterier følger med gjør det mulig å bytte batteri under arbeidsdagen i stedet for å måtte sette hele instrumentet til lading.
Tekniske spesifikasjoner
| Spesifikasjon | Verdi |
| Produkttype | Termisk True RMS-multimeter |
| IR-oppløsning | 160 × 120 / 19 200 piksler |
| Visuelt kamera | 2 MP / 1600 × 1200 |
| Termisk måleområde | –5 til +300 °C |
| Termisk sensitivitet | 150 mK |
| Bildefrekvens | 9 Hz |
| Display | 2,8" |
| Multimeterdisplay | 6000 tellinger |
| DC-spenning | Opptil 1000 V |
| AC-spenning | Opptil 1000 V RMS |
| DC-strøm | Opptil 10 A |
| AC-strøm | Opptil 10 A RMS |
| Motstand | Opptil 60 MO |
| Kapasitans | Opptil 10 mF |
| Frekvens | Opptil 100 kHz |
| Type K-temperatur | –40 til +400 °C |
| VFD | Ja |
| LoZ | Ja |
| NCV | Ja |
| Kontinuitetstest | Ja |
| Diodetest | Ja |
| Bluetooth | BLE |
| Kommunikasjon | METERLiNK® |
| Intern lagring | 4 GB eMMC |
| Bildekapasitet | Opptil 30 000 |
| Batteri | TA04 Li-polymer 3050 mAh |
| Batterier inkludert | 2 stk. |
| Falltest | 2 m |
| IP-klasse | IP40 |
| Sikkerhetskategori | CAT IV 600 V / CAT III 1000 V |
| Mål | 200 × 96 × 56 mm |
| Vekt | Ca. 569 g uten batteri |
Hva følger med i pakken?
Standardleveransen inkluderer:
- FLIR DM286 industrielt termisk multimeter
- CAT IV 600 V måleledninger
- CAT IV 600 V krokodilleklemmer
- Type K-termoføler, –30 til +260 °C
- USB-kabel for dataoverføring
- Myk transportveske
- 2 × TA04 oppladbare batterier
- Hurtigstartguide
- Garantidokumentasjon.
Typiske bruksområder
Elektriske tavler
Skann tavlen termisk for å identifisere unormal varmgang, og gå deretter videre med målrettede elektriske målinger.
Motorer og frekvensomformere
Bruk VFD-funksjonen sammen med termisk inspeksjon for feilsøking på motorstyringer og frekvensregulerte systemer.
Industrivedlikehold
Kombiner temperaturdata og elektriske målinger for raskere feilsøking av maskiner, koblinger og elektriske komponenter.
Forebyggende vedlikehold
Dokumenter temperaturavvik og måleverdier slik at utviklingen kan følges over tid.
Service og dokumentasjon
Lagre bilder, måledata og video, og bruk METERLiNK® for videre analyse og rapportering.
FAQ
Hva er IGM™?
IGM står for Infrared Guided Measurement. Teknologien bruker det integrerte termiske kameraet til å vise temperaturforskjeller og hjelpe brukeren med å finne området som bør undersøkes nærmere med multimeteret.
Hva er oppløsningen på det termiske kameraet?
FLIR DM286 har en IR-oppløsning på 160 × 120 piksler, tilsvarende 19 200 temperaturmålepunkter.
Har DM286 True RMS?
Ja. DM286 utfører True RMS-måling av AC-spenning og AC-strøm og er utviklet for profesjonell elektrisk feilsøking.
Hvor høy spenning kan DM286 måle?
Instrumentet kan måle opptil 1000 V AC RMS og 1000 V DC. Sikkerhetsklassifiseringen er CAT III 1000 V / CAT IV 600 V.
Kan FLIR DM286 brukes på frekvensomformere?
Ja. Instrumentet har en egen VFD-funksjon for AC-spenningsmålinger i systemer med frekvensomformere.
Har DM286 Bluetooth?
Ja. Instrumentet har Bluetooth BLE og støtter FLIR METERLiNK® for overføring, analyse og deling av måledata og bilder.
Kan termiske bilder lagres?
Ja. DM286 har 4 GB intern lagring og kapasitet til opptil 30 000 bilder. Instrumentet kan også ta opp termiske og visuelle videoklipp.
Har DM286 utskiftbart batteri?
Ja. DM286 bruker utskiftbare TA04 Li-polymer-batterier, og to batterier følger med.
