EuroMaster AutoEV+PC-EV er et komplett sett med installasjonstester og Type 2 ladestasjonsadapter, utviklet for effektiv sluttkontroll av elektriske installasjoner og profesjonell testing av elbilladere. Settet gjør det mulig å koble direkte til en Type 2-ladestasjon, simulere tilkobling av et elektrisk kjøretøy og kontrollere både funksjon og maksimal ladestrøm som ladestasjonen signaliserer.

EuroMaster AutoEV dekker sentrale sluttkontrollmålinger som kontinuitet, isolasjonsresistans, jordfeilbrytertest, kortslutningsstrøm, jordmotstand, spenning og faserotasjon. Instrumentet har også automatiske testsekvenser, intern lagring, grafisk fargeskjerm og Bluetooth-kommunikasjon. Sammen med PC-EV-adapteren får elektrikeren én løsning for både tradisjonell installasjonstesting og kontroll av Type 2-ladepunkter.

Hvorfor velge EuroMaster AutoEV+PC-EV?

• Komplett installasjonstester med Type 2-adapter
• Direkte tilkobling til Type 2-ladestasjoner
• Funksjonstest av ladepunkt
• Verifisering av signalert maksimal ladestrøm
• Automatiske testsekvenser
• Kontinuitetsmåling med 200 mA
• Isolasjonsmåling med 250, 500 og 1000 V testspenning
• Jordfeilbrytertest fra 6 mA til 1 A
• Kortslutningsmåling opptil 30 kA
• Jordplatemåling
• Spenningsmåling og faserotasjon
• Minne for lagring av resultater
• Grafisk fargeskjerm
• Bluetooth-kommunikasjon
• CAT III 500 V / CAT IV 300 V.

Hvem passer EuroMaster AutoEV+PC-EV for?

Settet er spesielt godt egnet til:

• Elektrikere
• Elektroinstallatører
• Ladestasjonsinstallatører
• Service- og vedlikeholdsteknikere
• Kontroll og verifikasjon av ladeanlegg
• Sluttkontroll av elektriske installasjoner
• Periodisk kontroll
• Feilsøking
• Entreprenører innen elektro
• Driftspersonell med ansvar for ladeinfrastruktur

Komplett testing av Type 2-ladestasjoner

PC-EV-adapteren kobles til Type 2-ladepunktet og gjør det mulig for AutoEV å simulere et elektrisk kjøretøy. Dermed kan teknikeren kontrollere hvordan ladestasjonen reagerer under forskjellige driftstilstander.

Fordeler:

• Direkte tilkobling til Type 2
• Simulering av tilkoblet elbil
• Funksjonstest av ladestasjonen
• Kontroll av maksimal signalert ladestrøm
• Tilgang til L1, L2, L3, N, PE og CP
• Mulighet for elektriske sluttkontrollmålinger via adapteren.

Dette reduserer behovet for flere separate instrumenter og gjør kontroll av ladepunkter betydelig mer effektiv.

Automatiske testsekvenser

En av de viktigste funksjonene i AutoEV er muligheten til å bygge opp automatiske testsekvenser.

Det kan opprettes opptil fem forskjellige sekvenser, og hver sekvens kan inneholde opptil seks tester. Etter gjennomført sekvens kan resultatene lagres samlet. Instrumentet har også en dedikert terminal for kontinuitetsmåling, slik at flere tester kan gjennomføres uten unødvendig omkobling av måleledningene.

Fordeler:

• Raskere sluttkontroll
• Repeterbare testprosedyrer
• Mindre manuell omkobling
• Samlet lagring av resultater
• Effektiv arbeidsflyt ved mange installasjoner

Isolasjonsmåling opptil 1000 MO

EuroMaster AutoEV har isolasjonsmåling med flere valgbare testspenninger.

Testspenninger:

• 250 V
• 500 V
• 1000 V

Måleområdet for isolasjonsresistans er 0,001 MO til 1000 MO.

Dette gjør instrumentet egnet til kontroll av isolasjonstilstanden i en rekke lavspenningsinstallasjoner.

Kontinuitetsmåling med 200 mA

Instrumentet utfører kontinuitetsmåling med 200 mA teststrøm og et måleområde på 0,01 O til 2000 O.

Funksjonen brukes blant annet til kontroll av beskyttelsesledere og utjevningsforbindelser under sluttkontroll.

Jordfeilbrytertest

EuroMaster AutoEV kan teste jordfeilbrytere fra 6 mA til 1 A.

Kombinert med PC-EV-adapteren kan jordfeilbryterrelaterte målinger også utføres ved kontroll av ladeinstallasjoner, avhengig av installasjonen og testoppsettet.

Kortslutningsmåling opptil 30 kA

Instrumentet dekker et bredt område for kortslutningsmåling:

0,1 A til 30 kA.

Dette gjør AutoEV egnet både til ordinær sluttkontroll og dokumentasjon av elektriske installasjoner.

Jordplatemåling

EuroMaster AutoEV støtter jordplatemåling fra:

0,01 O til 50,0 kO.

Dermed samles også jordmotstandsmåling i samme instrument, noe som reduserer behovet for separate testere ved mange typer installasjonsarbeid.

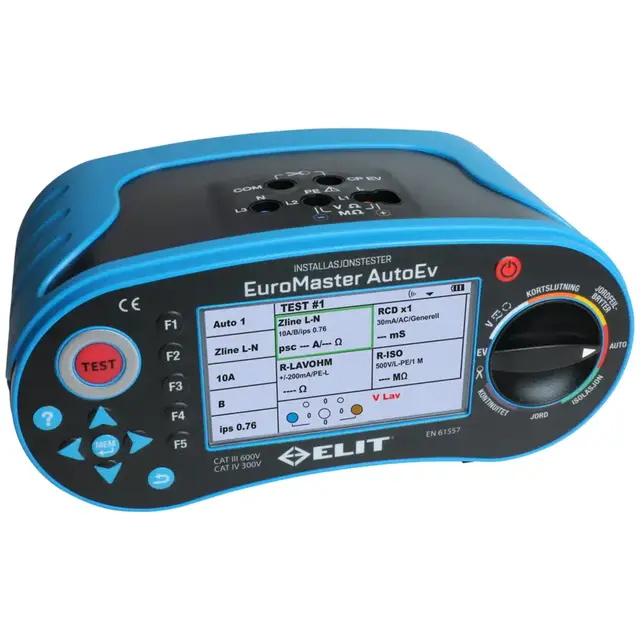

Grafisk fargeskjerm, minne og Bluetooth

Instrumentet har en grafisk fargeskjerm for oversiktlig visning av testoppsett og resultater.

I tillegg får du:

• Intern lagring av måleresultater
• Bluetooth-kommunikasjon
• Automatiske testsekvenser
• Samlet lagring av testresultater.

Dette er særlig nyttig ved sluttkontroll og periodisk verifikasjon der resultatene skal dokumenteres i etterkant.

Tekniske spesifikasjoner

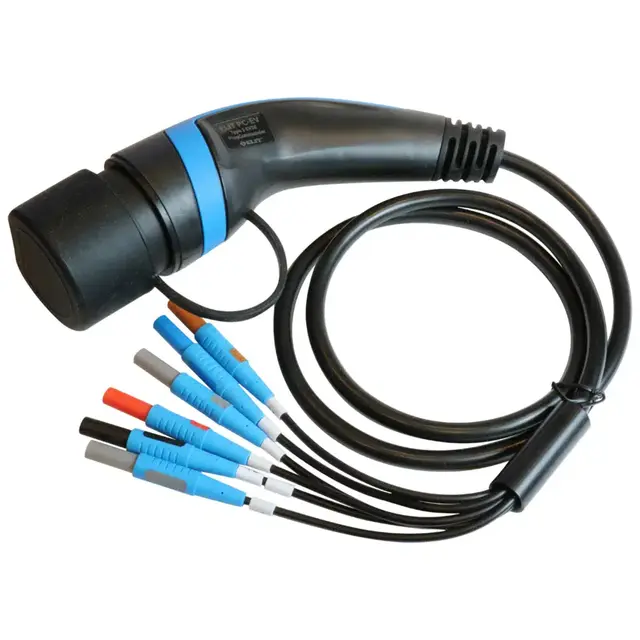

PC-EV Type 2 testadapter

Den medfølgende PC-EV-adapteren gir tilgang til:

• L1
• L2
• L3
• N
• PE
• CP

via 4 mm måletilkoblinger. Adapteren gjør det mulig å utføre blant annet spenningsmåling, kortslutningsmåling og jordfeilbryterrelaterte tester mens en elbil simuleres. Adapteren er kompakt og har kapslingsgrad IP44.

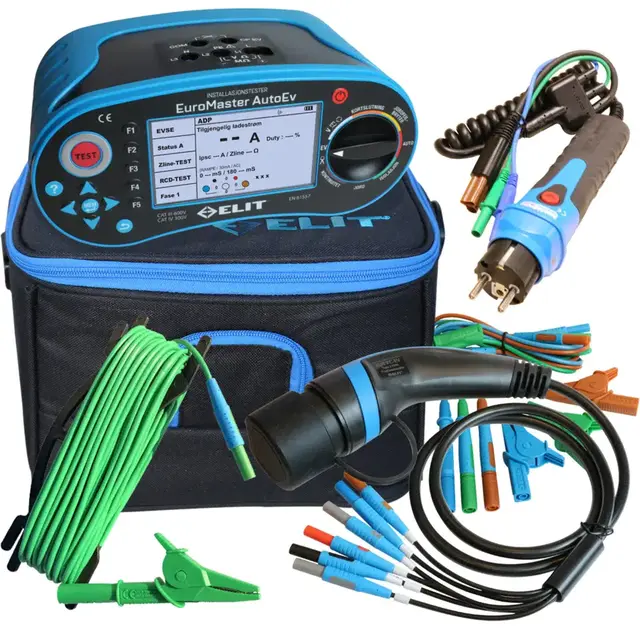

Hva følger med i pakken?

Settet leveres med:

• EuroMaster AutoEV installasjonstester
• PC-EV Type 2 ladestasjonsadapter
• Bæreveske
• 3 × testledninger
• Målespisser
• Krokodilleklemmer
• Pluggadapter med testknapp
• 20 meter måleledning.

Dette gjør pakken til en komplett løsning som kan tas direkte med ut på installasjons- og kontrolloppdrag.

Typiske bruksområder

Sluttkontroll av elektriske installasjoner

Utfør kontinuitets-, isolasjons-, jordfeilbryter-, kortslutnings-, jord- og spenningsmålinger med ett instrument.

Kontroll av elbilladere

Koble PC-EV direkte til Type 2-ladestasjonen og gjennomfør funksjonstest med simulering av tilkoblet kjøretøy.

Kontroll av maksimal ladestrøm

Under funksjonstest kan AutoEV vise den maksimale ladestrømmen som ladestasjonen signaliserer til kjøretøyet.

Dokumentasjon

Lagre testresultatene i instrumentet for enklere dokumentasjon etter installasjon eller periodisk kontroll.

FAQ

Hva er EuroMaster AutoEV+PC-EV?

Det er et komplett sett bestående av en profesjonell installasjonstester og en PC-EV Type 2-adapter for kontroll av elektriske installasjoner og ladestasjoner.

Kan den teste Type 2-ladestasjoner?

Ja. PC-EV kobles direkte til Type 2-ladepunktet og brukes sammen med AutoEV til funksjonstest, simulering av elbil og kontroll av signalert maksimal ladestrøm.

Kan instrumentet utføre automatiske testsekvenser?

Ja. AutoEV støtter automatiske testsekvenser. Det kan opprettes fem sekvenser med opptil seks tester i hver sekvens.

Kan måleresultatene lagres?

Ja. Instrumentet har minne for lagring av måleresultater.

Har instrumentet Bluetooth?

Ja. EuroMaster AutoEV har Bluetooth-kommunikasjon.

Hvilke isolasjonstestspenninger støttes?

Instrumentet støtter 250 V, 500 V og 1000 V isolasjonstest.

Hva er sikkerhetsklassifiseringen?

Instrumentet er klassifisert som CAT III 500 V / CAT IV 300 V.
