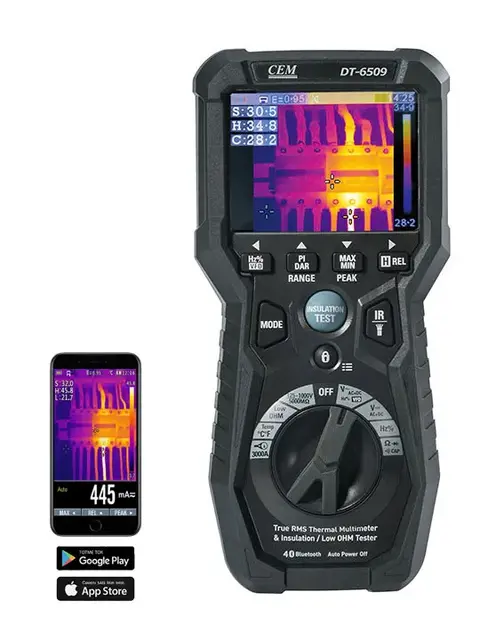

CEM DT-6509 er et avansert 3-i-1 måleinstrument som kombinerer profesjonell isolasjonstesting, TrueRMS digitalt multimeter og innebygd termisk kamera i én robust enhet. Instrumentet er utviklet for elektrikere, serviceteknikere, industri, HVAC, fornybar energi og arbeid på elektriske og hybride kjøretøy hvor grundig feilsøking og dokumentasjon er avgjørende.

DT-6509 tilbyr isolasjonstestspenninger på 125 V, 250 V, 500 V og 1000 V, isolasjonsmåling opptil 5000 MO, automatisk beregning av PI (Polarization Index) og DAR (Dielectric Absorption Ratio) samt høyoppløselig lavohmsmåling. Det integrerte TrueRMS-multimeteret måler blant annet AC/DC-spenning, strøm, motstand og kapasitans.

Det som virkelig skiller CEM DT-6509 fra en tradisjonell isolasjonstester, er det innebygde termiske kameraet. Dette gjør det mulig å identifisere varmeutvikling og hotspots uten fysisk kontakt samtidig som elektrikeren har tilgang til omfattende elektriske målefunksjoner. Med datalogging, Bluetooth, USB og stort 3,5" TFT-fargedisplay er DT-6509 konstruert for avansert diagnostikk og dokumentasjon.

Hvorfor velge CEM DT-6509?

• 3-i-1 instrument for isolasjonstest, TrueRMS-måling og termografi
• Isolasjonstest med 125 V, 250 V, 500 V og 1000 V
• Isolasjonsmåling opptil 5000 MO
• Automatisk PI- og DAR-beregning
• TrueRMS digitalt multimeter
• AC/DC-spenning og strøm
• Motstands- og kapasitansmåling
• Høyoppløselig lavohmsmåling
• Integrert termisk kamera for berøringsfri kontroll av hotspots
• 3,5" TFT-fargedisplay med 240 × 320 oppløsning
• 6000 tellinger
• Lavpassfilter (LPF) for VFD-applikasjoner
• Datalogging og Trend Capture
• Bluetooth for dataoverføring til PC/app
• USB-tilkobling
• Mulighet for opptil 3000 A AC-måling med fleksibel strømtang som ekstrautstyr
• CAT III 1000 V / CAT IV 600 V

Hvem passer CEM DT-6509 for?

CEM DT-6509 er spesielt godt egnet til:

• Elektrikere
• Industrielektrikere
• Serviceteknikere
• Automatikere
• Vedlikeholdsavdelinger
• El- og hybridbilverksteder
• EV- og høyvoltsteknikere
• HVAC- og kjøleteknikere
• Solcelle- og fornybarinstallatører
• Telekommunikasjon
• Motor- og generatorservice
• Kontroll av transformatorer og koblingsanlegg
• Forebyggende elektrisk vedlikehold

Instrumentet er særlig interessant der én tekniker ellers måtte ha brukt flere separate instrumenter for isolasjonstesting, elektriske målinger og termisk inspeksjon.

Profesjonell isolasjonstesting opptil 1000 V

CEM DT-6509 tilbyr fire valgbare testspenninger for kontroll av elektrisk isolasjon:

• 125 V
• 250 V
• 500 V
• 1000 V

Isolasjonsmotstanden kan måles opptil 5000 MO, noe som gjør instrumentet egnet til en rekke elektriske komponenter og installasjoner.

Dette inkluderer blant annet:

• Elektriske motorer
• Generatorer
• Transformatorer
• Kabler og ledningsnett
• Koblingsanlegg
• Batterisystemer
• Elektriske kjøretøy
• Solcelleanlegg
• Industrielt produksjonsutstyr

Ved å måle isolasjonsmotstanden kan teknikeren avdekke svekket isolasjon, fuktighet, aldring eller andre problemer før de utvikler seg til driftsstans eller alvorlige elektriske feil.

PI og DAR for avansert isolasjonsdiagnostikk

DT-6509 støtter Polarization Index (PI) og Dielectric Absorption Ratio (DAR).

Disse funksjonene gir mer informasjon om isolasjonens tilstand enn en enkelt isolasjonsmåling.

Polarization Index – PI

PI benyttes blant annet ved vurdering av isolasjonstilstanden i motorer, generatorer, transformatorer og annet elektrisk utstyr.

Instrumentet gjennomfører målinger over tid og beregner forholdet automatisk, slik at teknikeren slipper manuell beregning.

Dielectric Absorption Ratio – DAR

DAR brukes også til vurdering av isolasjonens kvalitet ved å sammenligne isolasjonsmotstanden på forskjellige tidspunkt under testen.

PI og DAR gjør DT-6509 spesielt godt egnet til forebyggende vedlikehold og tilstandskontroll.

Integrert TrueRMS digitalt multimeter

I tillegg til isolasjonstesting fungerer CEM DT-6509 som et fullverdig profesjonelt multimeter.

Multimeterfunksjonene inkluderer:

• DC-spenning
• AC-spenning
• DC-strøm
• AC-strøm
• Motstand
• Kapasitans
• Frekvens
• Kontinuitet
• Diodetest

TrueRMS-teknologien gir pålitelige AC-målinger også når signalformen ikke er en perfekt sinuskurve. Dette er spesielt viktig i moderne elektriske systemer med elektroniske laster, strømforsyninger, frekvensomformere og annen kraftelektronikk.

Lavpassfilter for frekvensomformere

CEM DT-6509 har integrert Low Pass Filter (LPF).

Lavpassfilteret er utviklet for å forbedre målinger på signaler fra blant annet Variable Frequency Drives (VFD) og andre systemer hvor høyfrekvent elektrisk støy kan påvirke måleresultatet.

Dette gjør instrumentet særlig interessant for:

• Industrimotorer
• Frekvensomformere
• HVAC-systemer
• Pumper
• Vifter
• Automatiserte produksjonsanlegg

Innebygd termisk kamera

En av de største fordelene med CEM DT-6509 er det integrerte termiske kameraet.

Det termiske kameraet gjør det mulig å identifisere unormal varmeutvikling uten fysisk kontakt med komponenten.

Dette kan blant annet brukes til å finne:

• Overopphetede elektriske forbindelser
• Dårlige kontaktpunkter
• Varme sikringer
• Belastede kabler
• Overopphetede motorer
• Problemer i koblingsanlegg
• Unormal temperatur i elektriske komponenter

Kombinasjonen av termografi og elektriske målinger gjør at teknikeren kan finne et mulig problem termisk og deretter undersøke det nærmere med multimeter- eller isolasjonstestfunksjonene.

3,5" TFT-fargedisplay

DT-6509 har et stort 3,5-tommers TFT-fargedisplay med en oppløsning på 240 × 320 piksler.

Displayet gir god oversikt over:

• Måleverdier
• Termiske bilder
• Målefunksjoner
• Registrerte data
• Trender
• Diagnostiske resultater

Multimeterdelen tilbyr opptil 6000 tellinger, noe som gir god oppløsning ved elektriske målinger.

Datalogging, Bluetooth og USB

CEM DT-6509 er utviklet for mer enn bare øyeblikksmålinger.

Instrumentet kan registrere måledata slik at utviklingen kan analyseres over tid.

Funksjoner for dokumentasjon inkluderer:

• Datalogging
• Trend Capture
• Bluetooth
• PC/app-tilkobling
• USB-dataoverføring
• Behandling av termiske bilder
• Lagring og videre analyse av måleresultater

Dette er spesielt nyttig ved forebyggende vedlikehold, feilsøking og dokumentasjon av elektriske anlegg.

Ideell for elektriske og hybride kjøretøy

CEM fremhever DT-6509 spesielt for arbeid på EV- og hybridkjøretøy.

Moderne elektriske kjøretøy benytter høyspente batterisystemer hvor korrekt isolasjon mellom høyvoltsystemet og kjøretøyets chassis er avgjørende.

DT-6509 kan blant annet brukes ved kontroll av:

• Høyvoltsbatterier
• Batteripakker
• Elektriske motorer
• Høyvoltkabler
• Kontakter og koblinger
• Vehicle Control Unit (VCU)
• On-Board Charger (OBC)
• Isolasjon mellom høyvoltsystem og chassis

Instrumentet kan benyttes både under produksjon, service, feilsøking og kontroll etter reparasjoner eller kollisjon.

Høyoppløselig lavohmsmåling

DT-6509 støtter presis lavohmsmåling for kontroll av svært lave motstandsverdier.

Dette er nyttig ved kontroll av blant annet:

• Elektriske forbindelser
• Jordforbindelser
• Kontakter
• Samleskinner
• Kabelforbindelser
• Motorviklinger
• Overgangsmotstand

Lavohmsfunksjonen gir dermed ytterligere diagnostiske muligheter utover vanlig multimeter- og isolasjonstesting.

Utvidbar strømmåling opptil 3000 A

Ved behov for måling av svært høye AC-strømmer kan DT-6509 benyttes sammen med en fleksibel strømtang/Rogowski-spole opptil 3000 A.

Dette er ekstrautstyr og gjør instrumentet aktuelt også for større industrielle installasjoner og kraftsystemer.

Tekniske spesifikasjoner

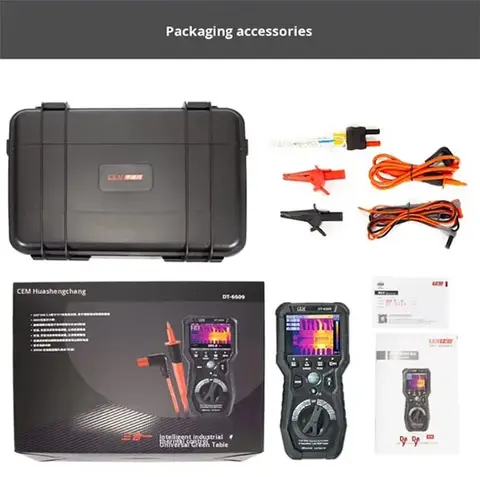

Hva følger med?

Produsentens produktdata oppgir tilbehør som blant annet:

• CEM DT-6509
• Måleledninger
• Oppladbart Li-ion-batteri
• Type K temperaturføler
• Programvare
• Transportkoffert

Typiske bruksområder

El- og hybridkjøretøy

Kontroller isolasjonen i høyvoltsbatterier, motorer, kabler, kontakter og andre deler av EV/HV-systemet.

Elektriske motorer og generatorer

Utfør isolasjonstest, PI/DAR-analyse og lavohmsmåling ved service og forebyggende vedlikehold.

Industri

Bruk TrueRMS-multimeteret, termisk kamera og isolasjonstesteren til feilsøking av maskiner, motorstyringer og elektriske installasjoner.

HVAC

Kontroller blant annet kompressormotorer og elektriske systemer, og bruk termografi til å oppdage unormal varmeutvikling.

Solcelleanlegg og fornybar energi

Kontroller isolasjonen i større PV-systemer og avdekk mulig lekkasje mot rammer eller jord.

Transformatorer og koblingsanlegg

Kombiner elektriske målinger, isolasjonstest og termografi for effektiv tilstandskontroll.

Telekommunikasjon

Utfør isolasjonsmålinger på kobberbaserte kommunikasjonslinjer og kontroller potensielle lekkasjer mellom ledere.

FAQ

Hva er CEM DT-6509?

CEM DT-6509 er et profesjonelt 3-i-1 instrument som kombinerer isolasjonstester, TrueRMS digitalt multimeter og termisk kamera.

Hvilke isolasjonstestspenninger har DT-6509?

Instrumentet tilbyr 125 V, 250 V, 500 V og 1000 V testspenning.

Hvor høy isolasjonsmotstand kan CEM DT-6509 måle?

CEMs nåværende produktspesifikasjon oppgir et isolasjonstestområde fra 125 kO til 5000 MO.

Har DT-6509 PI- og DAR-test?

Ja. Instrumentet støtter både Polarization Index (PI) og Dielectric Absorption Ratio (DAR) for mer omfattende vurdering av isolasjonens tilstand.

Har CEM DT-6509 et termisk kamera?

Ja. Instrumentet har et integrert termisk kamera som gjør det mulig å identifisere hotspots og temperaturforskjeller uten fysisk kontakt.

Er multimeteret TrueRMS?

Ja. Den integrerte multimeterfunksjonen benytter TrueRMS og kan måle blant annet AC/DC-spenning, strøm, motstand og kapasitans.

Kan DT-6509 brukes på elektriske biler?

Ja. CEM fremhever EV- og hybridkjøretøy som et sentralt bruksområde. Instrumentet kan brukes til isolasjonstesting og diagnostikk av høyvoltsbatterier, motorer, kabler og andre deler av høyvoltsystemet.

Har instrumentet Bluetooth?

Ja. DT-6509 har Bluetooth for overføring av måledata til kompatibel PC/app og støtte for behandling av måledata og termiske bilder.

Har instrumentet datalogging?

Ja. DT-6509 har datalogging og Trend Capture, som gjør det mulig å registrere og analysere hvordan måleverdier utvikler seg.

Kan CEM DT-6509 brukes på frekvensomformere?

Ja. Instrumentet har lavpassfilter (LPF) utviklet for mer nøyaktige målinger av VFD-signaler.

Hvilken sikkerhetskategori har CEM DT-6509?

Instrumentet er klassifisert som CAT III 1000 V / CAT IV 600 V i henhold til IEC 61010-1.
