Seaward PV:1525-IV Test Kit er et avansert og komplett testsett for profesjonell testing, idriftsettelse, feilsøking og vedlikehold av solcelleanlegg. Testeren er utviklet for PV-installatører og O&M-teknikere og håndterer solcelleanlegg med spenninger på opptil 1500 V DC og kortslutningsstrøm opptil 25 A DC.

PV:1525-IV kombinerer sentrale elektriske sikkerhetsmålinger med avansert I-V-kurvesporing (IV Curve Tracing). Dermed kan samme instrument brukes til blant annet måling av åpen kretsspenning (Voc), kortslutningsstrøm (Isc), kontinuitet, isolasjonsmotstand og analyse av solcelleanleggets faktiske ytelse. I-V-kurven vises grafisk direkte på instrumentets 3,5" fargeskjerm, og PV:1525-IV beregner også maksimal effekt (MPP) og fill factor.

Med innebygd Bluetooth, intern lagring for 1000 målinger, PV Mobile og SolarCert-programvare gir PV:1525-IV også en effektiv arbeidsflyt fra selve målingen ute på anlegget til dokumentasjon og rapportering.

Hvorfor velge Seaward PV:1525-IV?

• Test av solcelleanlegg opptil 1500 V DC

• Kortslutningsstrøm (Isc) opptil 25 A DC

• Avansert I-V-kurvesporing

• Grafisk visning av I-V-kurve direkte på instrumentet

• Beregning av maksimal effektpunkt (MPP)

• Beregning av fill factor

• Måling av åpen kretsspenning (Voc)

• Isolasjonsmåling med 250, 500, 1000 og 1500 V testspenning

• Kontinuitets- og motstandsmåling

• Automatisk testsekvens for effektiv PV-testing

• Manuell testmodus for diagnostikk

• Bluetooth for trådløs overføring av måledata

• PV Mobile for datahåndtering og rapportering

• SolarCert-programvare inkludert

• Internminne med 1000 lagringsplasser

• Stor 3,5" bakgrunnsbelyst fargeskjerm

• Oppladbart LiPo-batteri

• PV:1500 strømtang inkludert

• SS:200LR solinnstrålingsmåler inkludert

• MC4-testledninger og komplett tilbehør inkludert

• Kalibreringssertifikat inkludert.

Hvem passer Seaward PV:1525-IV for?

PV:1525-IV er spesielt utviklet for profesjonelle som arbeider med:

• Installasjon av solcelleanlegg

• Idriftsettelse og sluttkontroll

• Drift og vedlikehold (O&M)

• Feilsøking av PV-anlegg

• Ytelseskontroll av solcellepaneler og strenger

• Periodisk kontroll av solcelleanlegg

• Kommersiell solkraft

• Boliginstallasjoner

• Industrielle PV-installasjoner

• Service og dokumentasjon av solcelleanlegg

Seaward oppgir at serien er utviklet for installatører og O&M-ingeniører og dekker både bolig- og kommersielle takinstallasjoner.

Avansert I-V-kurvemåling

Det som skiller PV:1525-IV fra standardmodellen PV:1525, er den integrerte funksjonen for I-V Curve Tracing.

En I-V-kurve gir et langt mer detaljert bilde av hvordan en solcellestreng eller et PV-system faktisk yter enn en enkel spennings- eller strømmåling. PV:1525-IV viser kurven grafisk direkte på instrumentets skjerm og gjør det mulig å sammenligne forventet og faktisk ytelse. Dette kan bidra til raskere diagnostikk og identifisering av ytelsesproblemer som ikke nødvendigvis oppdages gjennom grunnleggende sikkerhetsmålinger.

PV:1525-IV tilbyr:

• Grafisk I-V-kurve på instrumentet

• Minimum 20 målepunkter

• Spenning opptil 1500 V DC

• Strøm opptil 25 A DC

• Beregning av maksimal effektpunkt

• Beregning av fill factor

• Maksimal I-V-kurveeffekt opptil 37,5 kW under angitte panelbetingelser.

Test solcelleanlegg opptil 1500 V DC og 25 A

PV:1525-IV er konstruert for moderne PV-installasjoner med høye systemspenninger.

Instrumentet kan måle positiv DC-spenning helt opp til 1500 V DC, mens kortslutningsstrøm kan måles opptil 25 A DC. Ved kortslutningsstrømmåling er oppløsningen opptil 0,01 A og spesifisert nøyaktighet ±(1 % + 2 digits).

Dette gjør instrumentet særlig interessant for profesjonelle installatører som arbeider med både tradisjonelle og nyere høyspennings PV-systemer.

Måling av Voc og Isc

To sentrale parametere ved kontroll av solcelleanlegg er Voc (Open Circuit Voltage) og Isc (Short Circuit Current).

PV:1525-IV kan måle:

Åpen kretsspenning (Voc):

• Opptil +1500 V DC

• Oppløsning opptil 0,1 V DC

• DC-nøyaktighet: ±(0,5 % + 2 digits)

Kortslutningsstrøm (Isc):

• Måleområde 0,50–25,00 A DC

• Visningsområde 0,00–25,00 A DC

• Oppløsning opptil 0,01 A

• Nøyaktighet ±(1 % + 2 digits).

Isolasjonsmåling opptil 1500 V

PV:1525-IV har integrert isolasjonsmotstandsmåling med valgbare testspenninger på:

• 250 V

• 500 V

• 1000 V

• 1500 V

Instrumentet kan vise isolasjonsmotstand fra 0,05 MO til 999 MO, avhengig av valgt testmodus og testspenning. Testfunksjonen er spesifisert i henhold til IEC/EN 61557-2.

Dette gjør det mulig å kontrollere isolasjonen i moderne høyspennings PV-installasjoner med samme instrument som brukes til øvrige streng- og ytelsesmålinger.

Kontinuitets- og motstandsmåling

Instrumentet har også funksjon for jordkontinuitet og motstandsmåling.

Måleområdet er 0,05–199 O, med en maksimal oppløsning på 0,01 O. Teststrømmen er over 200 mA ved 2 O, og måleledninger kan nullstilles for å kompensere for egen motstand.

Dette gjør PV:1525-IV til en komplett løsning for både sikkerhetstesting og ytelseskontroll av PV-installasjonen.

Bluetooth, PV Mobile og rapportering

PV:1525-IV har innebygd Bluetooth for trådløs overføring av testresultater til Seawards PV Mobile-løsning.

Resultatene kan organiseres etter anlegg, system og utstyr, og rapporter kan opprettes og deles fra en mobil enhet. PV støtter også trådløse firmwareoppdateringer, mens den medfølgende SolarCert-programvaren kan brukes til videre rapportering og administrasjon av testresultater.

For installatører som utfører mange kontroller kan dette redusere tiden som brukes på manuell registrering og etterarbeid.

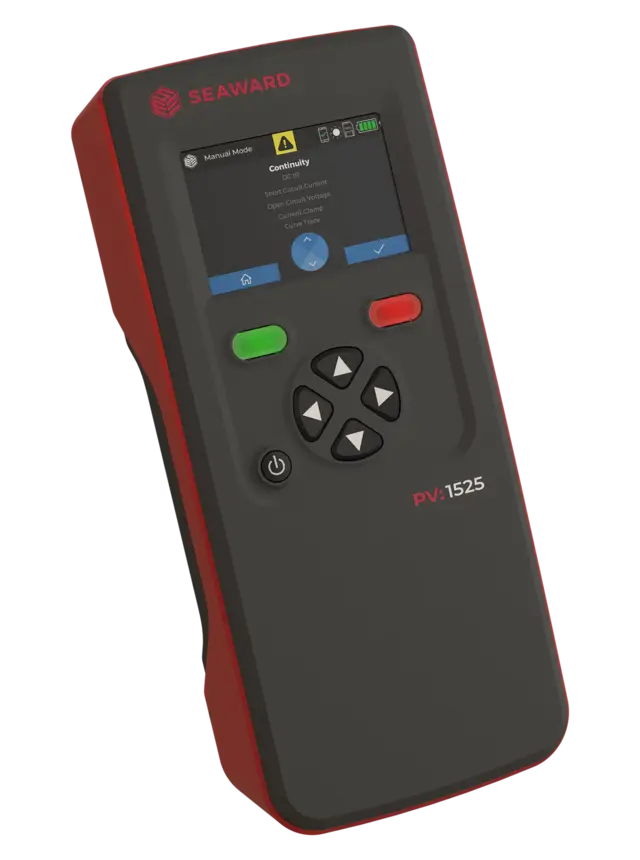

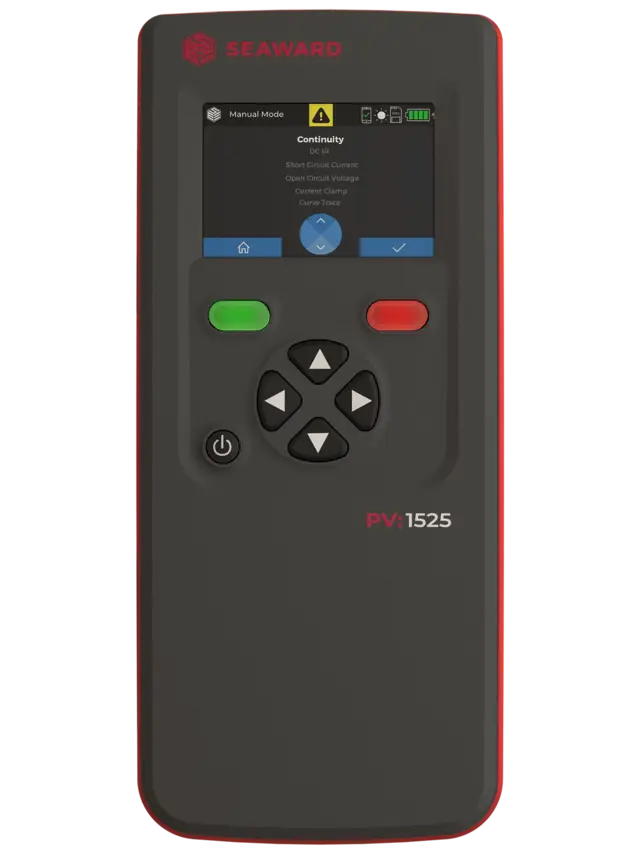

Stor fargeskjerm og intuitiv betjening

PV:1525-IV er utviklet for praktisk bruk ute på anlegget.

Instrumentet har en 3,5" bakgrunnsbelyst fargeskjerm med 480 × 320 pikslers oppløsning. Menysystemet kombineres med belyste funksjonsknapper for å gjøre navigasjon og testing oversiktlig.

For standardiserte arbeidsoppgaver finnes forhåndsprogrammerte automatiske testsekvenser, mens manuell modus gir større fleksibilitet ved diagnostikk og feilsøking.

Tekniske spesifikasjoner

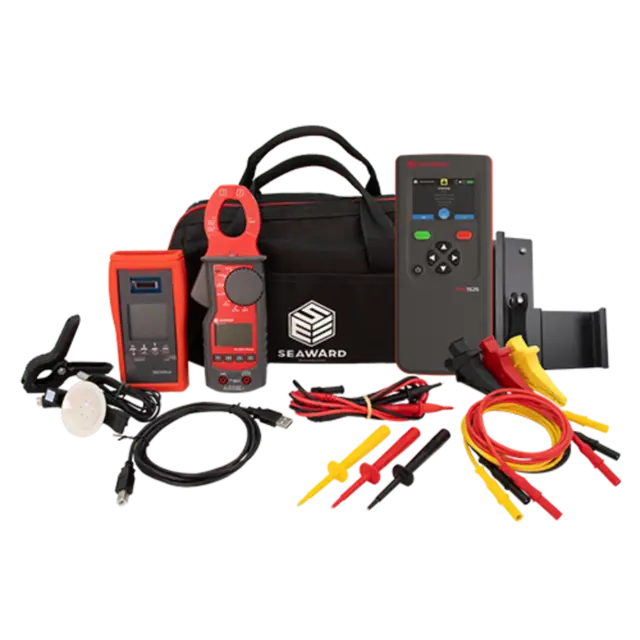

Hva følger med i Seaward PV:1525-IV Test Kit?

PV:1525-IV leveres som et omfattende profesjonelt testsett. Ifølge Seaward inneholder pakken:

• Seaward PV:1525-IV testinstrument

• Sett med 4 mm testprober og krokodilleklemmer

• Testledninger fra instrument til MC4

• Oppladbar batteripakke

• Ladeholder

• PV:1500 Clamp Meter

• SS:200LR Irradiance Meter med festebrakett

• Transportkoffert

• SolarCert programvarelisens

• Kalibreringssertifikat.

Dette gjør testsettet til en komplett løsning for profesjonell PV-testing uten behov for å kjøpe de viktigste måleinstrumentene separat.

PV:1500 strømtang inkludert

Den medfølgende PV:1500 Clamp Meter kan kommunisere trådløst med PV:1525-systemet.

Driftsstrøm kan måles i området 0,1–400,0 A DC, og sammen med spenningen fra PV-terminalene kan systemet beregne driftseffekt. PV:1525-serien oppgir effektmåling opptil 600 kW ved bruk av PV-terminalene og den trådløse strømtangen.

SS:200LR solinnstrålingsmåler inkludert

Testsettet inkluderer også SS:200LR Irradiance Meter med festebrakett.

Solinnstråling er en viktig referanse ved vurdering av faktisk ytelse i et PV-anlegg. Ved å ha en dedikert irradiansmåler tilgjengelig sammen med PV-testeren får teknikeren et mer komplett grunnlag for ytelsesanalyse og dokumentasjon.

Typiske bruksområder

Idriftsettelse av solcelleanlegg

Utfør nødvendige elektriske sikkerhetsmålinger og kontroller Voc, Isc, isolasjonsmotstand og kontinuitet før anlegget settes i drift.

I-V-kurveanalyse

Mål og visualiser I-V-kurven direkte på instrumentet for mer detaljert kontroll av solcellemoduler og strenger.

Feilsøking

Bruk I-V-kurven, MPP, fill factor og elektriske målinger til å identifisere avvik og ytelsesproblemer som kan være vanskeligere å oppdage med enkle spennings- og strømmålinger.

Drift og vedlikehold

Utfør periodiske målinger på eksisterende solcelleanlegg og lagre resultatene for sammenligning og dokumentasjon.

Dokumentasjon og rapportering

Overfør måledata via Bluetooth til PV Mobile og bruk SolarCert for strukturert håndtering av måleresultater og rapporter.

FAQ

Hva er Seaward PV:1525-IV?

Seaward PV:1525-IV er en profesjonell solcelletester for sikkerhets-, idriftsettelses- og ytelsestesting av PV-anlegg opptil 1500 V DC og 25 A DC. IV-versjonen har i tillegg avansert I-V-kurvesporing.

Hva er forskjellen mellom PV:1525 og PV:1525-IV?

Begge modellene kan utføre blant annet Voc-, Isc-, kontinuitets- og isolasjonsmåling. PV:1525-IV legger i tillegg til grafisk I-V-kurvesporing, maksimal effektpunktberegning og fill factor.

Kan PV:1525-IV teste 1500 V solcelleanlegg?

Ja. Instrumentet er utviklet for PV-systemer med spenning opptil 1500 V DC.

Hvor høy kortslutningsstrøm kan instrumentet måle?

PV:1525-IV kan måle kortslutningsstrøm opptil 25 A DC. Det spesifiserte måleområdet er 0,50–25,00 A DC.

Kan PV:1525-IV måle isolasjonsmotstand?

Ja. Instrumentet støtter isolasjonstest med 250 V, 500 V, 1000 V og 1500 V, og isolasjonsmotstand opptil 999 MO avhengig av testmodus.

Har solcelletesteren I-V-kurvemåling?

Ja. Dette er en av hovedfunksjonene som skiller PV:1525-IV fra standard PV:1525. I-V-kurven kan vises grafisk direkte på instrumentet.

Kan testresultatene overføres trådløst?

Ja. PV:1525-serien har Bluetooth og kan overføre resultater til PV Mobile for gjennomgang, organisering og rapportering.

Hvor mange målinger kan lagres?

Instrumentet har 1000 interne lagringsplasser for strukturerte måledata.

Følger strømtang og solinnstrålingsmåler med?

Ja. PV:1525-IV Test Kit inkluderer både PV:1500 Clamp Meter og SS:200LR Irradiance Meter, i tillegg til testledninger, MC4-ledninger, batteri, lader, koffert, SolarCert-lisens og kalibreringssertifikat.

Hva er delenummeret på PV:1525-IV Test Kit?

Seaward oppgir 601A915 som kit-delenummer for PV:1525-IV. Standard PV:1525 Test Kit har delenummer 601A910.
