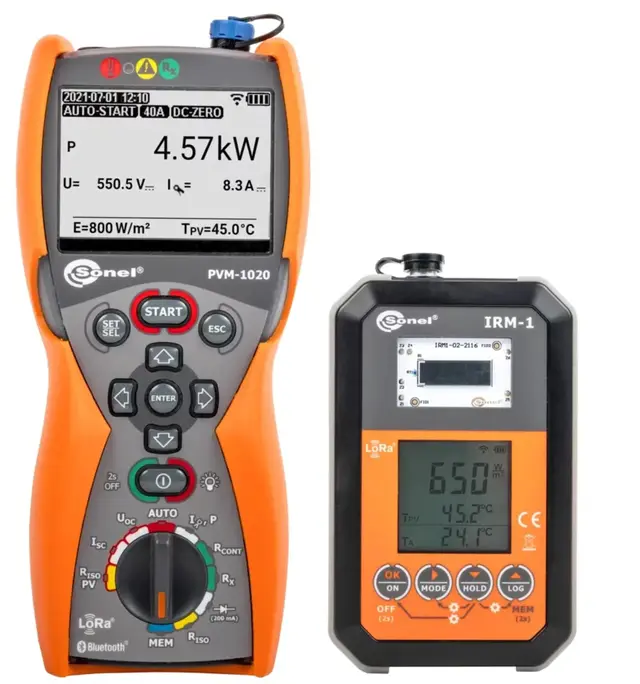

Sonel PVM-1020KIT er et komplett profesjonelt testsett for kontroll, måling og dokumentasjon av solcelleanlegg (PV-anlegg). Settet kombinerer PVM-1020 solcelletester med IRM-1 solinnstrålings- og temperaturmåler, slik at elektrikere, installatører og serviceteknikere kan gjennomføre omfattende målinger på både DC- og AC-siden av solcelleinstallasjoner.

PVM-1020 kan brukes til kategori 1-målinger i henhold til IEC 62446-1 og måler blant annet åpen kretsspenning (Voc) opptil 1000 V DC, kortslutningsstrøm (Isc) opptil 20 A DC, isolasjonsmotstand, kontinuitet, AC-spenning og effekt. Sammen med IRM-1 kan måleresultatene konverteres til STC-forhold i henhold til IEC 60891, noe som gir et bedre grunnlag for å vurdere ytelsen til solcellemoduler og PV-strenger.

Med AUTO-målesekvens, LoRa-kommunikasjon mellom instrumentene, Bluetooth for overføring av data til PC og omfattende internminne er Sonel PVM-1020KIT utviklet for effektiv testing og dokumentasjon av moderne solcelleinstallasjoner.

Hvorfor velge Sonel PVM-1020KIT?

• Komplett testsett for solcelleanlegg

• Kategori 1-målinger iht. IEC 62446-1

• Måling av åpen kretsspenning (Voc) opptil 1000 V DC

• Måling av kortslutningsstrøm (Isc) opptil 20 A DC

• Isolasjonsmåling med 250 V, 500 V og 1000 V testspenning

• Samtidig måling av RISO+ og RISO- på DC-siden

• Måling av kontinuitet og beskyttelsesledere med ±200 mA

• AC-spenningsmåling opptil 600 V RMS

• AC/DC strømmåling med ekstern strømtang

• AC/DC effektmåling

• Diodetest og test av blokkeringsdioder

• IRM-1 for måling av solinnstråling og temperatur

• Konvertering av måleverdier til STC-forhold

• Innebygd helningssensor og kompass

• LoRa-kommunikasjon mellom PVM-1020 og IRM-1

• Bluetooth-kommunikasjon med PC

• AUTO-modus for effektive målesekvenser

• Stort internminne

• Bakgrunnsbelyst display og betjeningsknapper

• Komplett sett med måleledninger, strømtang, tilbehør og transportveske.

Hvem passer Sonel PVM-1020KIT for?

Sonel PVM-1020KIT er spesielt utviklet for:

• Solcelleinstallatører

• Elektrikere

• Elektroentreprenører

• Serviceteknikere

• Kontrollører av solcelleanlegg

• Drift- og vedlikeholdspersonell

• Energirådgivere

• PV-service og feilsøking

• Idriftsettelse av nye solcelleanlegg

• Periodisk kontroll av eksisterende PV-anlegg

• Dokumentasjon og kvalitetssikring av solcelleinstallasjoner.

Settet er spesielt interessant for fagpersoner som ønsker ett system for både elektrisk sikkerhetstesting og kontroll av solcelleanleggets ytelse.

Profesjonell testing av solcelleanlegg

PVM-1020 er utviklet spesielt for målinger på solcelleinstallasjoner og kan brukes til kategori 1-testing i henhold til IEC 62446-1.

Instrumentet samler flere viktige PV-målinger i én kompakt enhet og gjør det mulig å kontrollere både sikkerhet, elektriske egenskaper og installasjonens funksjon.

PVM-1020 måler blant annet:

• Åpen kretsspenning – Voc

• Kortslutningsstrøm – Isc

• Isolasjonsmotstand

• Kontinuitet

• Beskyttelsesleder og potensialutjevning

• AC-spenning

• Frekvens

• AC/DC-strøm med strømtang

• AC/DC-effekt

• Dioder og blokkeringsdioder.

Dette gjør PVM-1020KIT til et komplett verktøy ved idriftsettelse, feilsøking, vedlikehold og periodisk kontroll av PV-anlegg.

Måling av Voc opptil 1000 V DC

Åpen kretsspenning, ofte betegnet Voc, er en sentral måling ved testing av solcellepaneler og seriekoblede PV-strenger.

Sonel PVM-1020 måler åpen kretsspenning opptil:

1000 V DC

Målingen kan brukes til å kontrollere om spenningen fra panelene eller strengen samsvarer med forventet verdi og kan bidra til å avdekke feil i blant annet:

• PV-moduler

• Strenger

• Koblinger

• Kabler

• Polaritet

• Elektriske forbindelser.

Kortslutningsstrøm Isc opptil 20 A DC

PVM-1020 kan måle kortslutningsstrøm (Isc) opptil 20 A DC direkte.

Isc er en viktig parameter ved kontroll av solcellepaneler og strenger og kan sammenlignes med forventede verdier for å identifisere avvik.

Sammen med informasjon om solinnstråling og temperatur fra IRM-1 får teknikeren et langt bedre grunnlag for å vurdere om solcelleanlegget yter som forventet.

Isolasjonsmåling på PV-anlegg

Sonel PVM-1020 har integrert isolasjonsmåling for både DC- og AC-siden av installasjonen.

Tilgjengelige testspenninger er:

• 250 V

• 500 V

• 1000 V.

På DC-siden kan instrumentet samtidig måle:

• RISO+

• RISO-.

Dette gjør det enklere å kontrollere isolasjonen mellom solcelleinstallasjonens aktive ledere og jord samt identifisere potensielle isolasjonsfeil.

På AC-siden kan instrumentet måle isolasjonsmotstand helt opp til 9,999 GO, avhengig av valgt testspenning og måleforhold.

Kontinuitet og beskyttelsesleder

PVM-1020 kan måle motstanden i beskyttelsesledere og potensialutjevningsforbindelser med ±200 mA målestrøm.

Instrumentet tilbyr også lavstrøms motstandsmåling med både visuell og akustisk indikasjon.

Dette er nyttig ved kontroll av:

• PE-ledere

• Jordforbindelser

• Utjevningsforbindelser

• Modulrammer

• Montasjesystemer

• Elektriske forbindelser.

IRM-1 - solinnstråling og temperatur

En viktig fordel med PVM-1020KIT er den medfølgende IRM-1 solinnstrålings- og temperaturmåleren.

IRM-1 måler miljøparameterne som påvirker ytelsen til et solcelleanlegg.

Instrumentet måler:

• Solinnstråling

• PV-modultemperatur

• Omgivelsestemperatur

• Helningsvinkel

• Orientering.

Solinnstrålingen kan måles fra 0 til 1400 W/m², mens temperaturmåleområdet er -20 til +100 °C.

STC-konvertering etter IEC 60891

Solcellepanelenes elektriske ytelse påvirkes betydelig av solinnstråling og temperatur. Det kan derfor være vanskelig å sammenligne målinger som er utført under forskjellige værforhold direkte med nominelle paneldata.

Ved å kombinere PVM-1020 med IRM-1 kan systemet konvertere målte parametere til Standard Test Conditions (STC) i henhold til IEC 60891.

Dette gir et bedre sammenligningsgrunnlag mellom:

• Faktiske målinger

• Produsentens spesifikasjoner

• Forskjellige PV-strenger

• Målinger utført på forskjellige tidspunkt.

Trådløs kommunikasjon med LoRa

PVM-1020 og IRM-1 kommuniserer trådløst via LoRa.

LoRa-teknologien gir lang kommunikasjonsrekkevidde og er spesielt nyttig på større solcelleinstallasjoner hvor hovedinstrumentet og solinnstrålingssensoren kan være plassert langt fra hverandre.

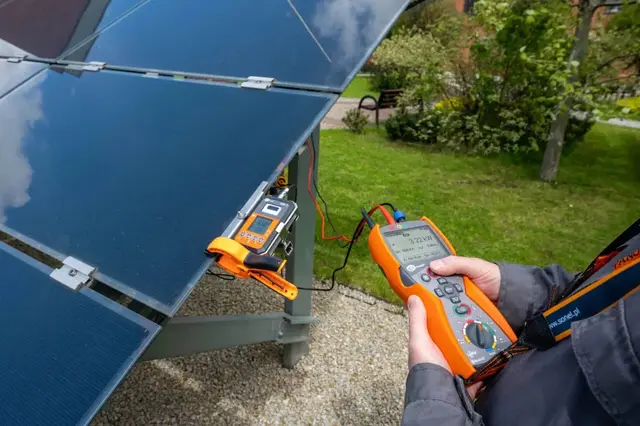

Dette gjør det mulig å plassere IRM-1 ved PV-modulene mens teknikeren utfører elektriske målinger et annet sted i installasjonen.

reSYNC - automatisk synkronisering av måledata

Dersom den trådløse forbindelsen mellom PVM-1020 og IRM-1 midlertidig brytes, sørger reSYNC-funksjonen for å komplettere måleresultatene med de nødvendige miljøparameterne når forbindelsen gjenopprettes.

Dette reduserer risikoen for manglende data og gjør målearbeidet mer effektivt, spesielt på større solcelleanlegg.

AUTO-modus for raskere testing

PVM-1020 har en praktisk AUTO-modus som kan gjennomføre en sekvens med målinger etter ett trykk på START-knappen.

For teknikeren betyr dette:

• Færre manuelle operasjoner

• Raskere testing

• Mer konsekvente målesekvenser

• Effektiv kontroll av mange PV-strenger

• Enklere dokumentasjon.

Funksjonen er spesielt nyttig ved idriftsettelse og kontroll av større solcelleinstallasjoner.

AC/DC strøm- og effektmåling

Med den medfølgende eksterne strømtangen kan PVM-1020 også brukes til strømmåling.

Måleområdet går opptil 400 A, og instrumentet kan i tillegg utføre AC/DC-effektmåling opptil 100 kW.

Dette gjør det mulig å kontrollere både DC-siden fra solcellepanelene og relevante elektriske parametere på AC-siden av anlegget.

Test av dioder og blokkeringsdioder

PVM-1020 har integrert diodetest med 200 mA teststrøm og automatisk polaritetsdeteksjon.

Instrumentet kan også teste blokkeringsdioder med opptil 1000 V DC, noe som er spesielt relevant ved diagnostisering av komponenter i solcelleinstallasjoner.

Stort internminne og enkel dokumentasjon

PVM-1020 har internminne organisert for:

100 objekter med 40 minneceller per objekt.

IRM-1 har i tillegg:

• 999 cache-minneceller

• Opptil 5000 loggerregistreringer.

Dette gjør settet godt egnet til omfattende måleoppdrag hvor resultatene skal lagres og dokumenteres i etterkant.

PVM-1020 har også Bluetooth for trådløs overføring av måledata til PC.

Tekniske spesifikasjoner - PVM-1020

Tekniske spesifikasjoner - IRM-1

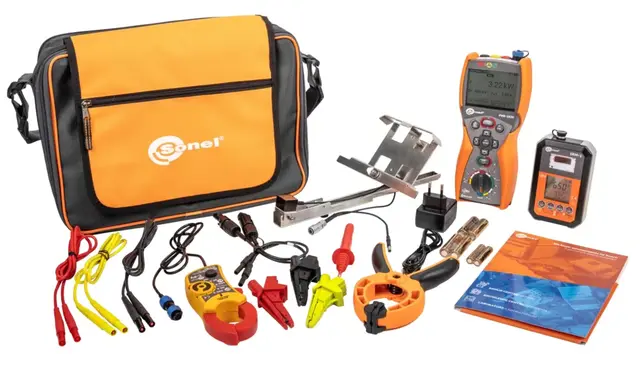

Hva følger med i Sonel PVM-1020KIT?

Settet leveres som en omfattende løsning for profesjonell PV-testing og inkluderer blant annet:

• Sonel PVM-1020 solcelletester

• Sonel IRM-1 solinnstrålings- og temperaturmåler

• C-PV strømtang

• Monterings- og målesett for IRM-1

• Måleledninger

• Krokodilleklemmer

• Måleprobe

• Bærestropper

• Strømforsyning

• Batterier

• Transportveske

• Kalibreringssertifikater.

Typiske bruksområder

Idriftsettelse av solcelleanlegg

Kontroller sentrale elektriske parametere før et nytt PV-anlegg settes i ordinær drift.

Kategori 1-testing

Utfør nødvendige elektriske målinger for kategori 1-testing i henhold til IEC 62446-1.

Feilsøking av PV-strenger

Sammenlign Voc, Isc og andre måleverdier mellom strenger for å identifisere unormale avvik.

Isolasjonskontroll

Kontroller isolasjonsmotstanden på både DC- og AC-siden av solcelleinstallasjonen.

Kontroll av solcellepanelenes ytelse

Bruk IRM-1 til å registrere solinnstråling og temperatur og konverter måleresultatene til STC-forhold.

Service og periodisk vedlikehold

Dokumenter utviklingen i anleggets elektriske egenskaper og oppdag potensielle problemer før de utvikler seg til driftsstans eller produksjonstap.

FAQ

Hva kan Sonel PVM-1020KIT måle?

Settet kan blant annet måle åpen kretsspenning (Voc), kortslutningsstrøm (Isc), isolasjonsmotstand, kontinuitet, AC-spenning, AC/DC-strøm med ekstern strømtang, AC/DC-effekt, solinnstråling, paneltemperatur, omgivelsestemperatur, helningsvinkel og panelenes orientering.

Hvor høy DC-spenning kan PVM-1020 måle?

PVM-1020 kan måle åpen kretsspenning på PV-paneler og panelstrenger opptil 1000 V DC.

Hvor høy kortslutningsstrøm kan instrumentet måle?

PVM-1020 kan måle Isc opptil 20 A DC direkte.

Kan PVM-1020KIT måle isolasjonsmotstand?

Ja. Instrumentet tilbyr isolasjonsmåling med 250 V, 500 V eller 1000 V testspenning. På PV-siden måles RISO+ og RISO- samtidig.

Måler settet solinnstråling?

Ja. Den medfølgende IRM-1 måler solinnstråling fra 0 til 1400 W/m², i tillegg til panel- og omgivelsestemperatur.

Kan målingene konverteres til STC?

Ja. PVM-1020 samarbeider med IRM-1 for å konvertere måleparametere til STC-forhold i henhold til IEC 60891.

Hvordan kommuniserer PVM-1020 og IRM-1?

Instrumentene kommuniserer trådløst via LoRa, som er spesielt godt egnet når det er større avstand mellom målepunktene.

Hva skjer hvis forbindelsen til IRM-1 brytes?

reSYNC-funksjonen kan automatisk komplettere resultatene med miljødata og utføre STC-konverteringen etter at forbindelsen mellom instrumentene er gjenopprettet.

Har PVM-1020 internminne?

Ja. PVM-1020 har minne for 100 objekter med 40 celler per objekt, mens IRM-1 har egen lagringskapasitet og logger.

Kan data overføres til PC?

Ja. PVM-1020 har innebygd Bluetooth for kommunikasjon og overføring av måledata til PC.

Er Sonel PVM-1020KIT egnet for profesjonelle solcelleinstallatører?

Ja. Kombinasjonen av PV-spenning, kortslutningsstrøm, isolasjon, kontinuitet, effekt, solinnstråling, temperatur, STC-konvertering og dokumentasjonsfunksjoner gjør settet spesielt godt egnet til profesjonell installasjon, kontroll, service og feilsøking av solcelleanlegg.
