WebSensys inneklimakoffert er et profesjonelt, transportabelt målesystem for trådløs overvåking og dokumentasjon av inneklima. Settet inneholder én Wireless Value BU-4G basestasjon og fire Wireless Value DLCcl-klimasensorer som måler CO2, temperatur og relativ luftfuktighet. Måledata samles automatisk inn og overføres via 4G til et konfigurerbart endepunkt, for eksempel Wireless Value Online Portal. Alt oppbevares samlet i en praktisk hardkoffert som gjør utstyret enkelt å transportere mellom måleoppdrag.

Inneklimakofferten er spesielt godt egnet for rådgivere, driftsteknikere, ventilasjonsentreprenører, byggforvaltere og andre fagpersoner som ønsker å undersøke inneklimaet over tid.

Med fire trådløse sensorer kan temperatur, luftfuktighet og CO2-nivå registreres på flere steder samtidig. Dette gir et bedre grunnlag for å vurdere variasjoner mellom rom, kontrollere ventilasjonsforhold og dokumentere hvordan inneklimaet endrer seg gjennom dagen.

Systemet er utviklet for målinger som skal pågå over tid, uten at brukeren trenger å være til stede for å lese av hvert målepunkt manuelt.

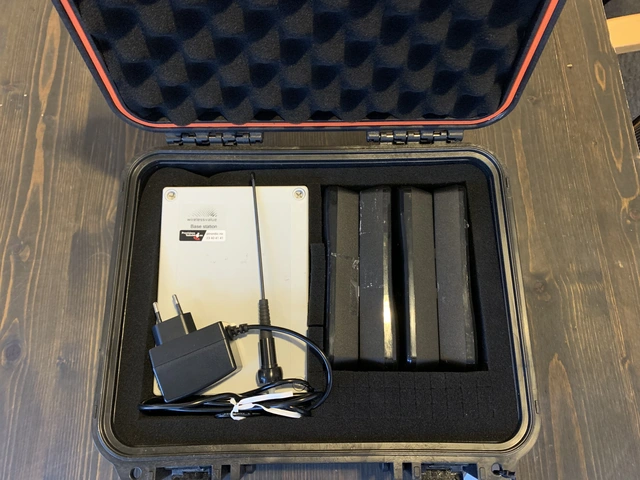

Komplett inneklimasystem i én hardkoffert

WebSensys inneklimakoffert samler de viktigste komponentene for et trådløst måleoppsett i én transportabel løsning.

Settet inneholder:

• 1 × Wireless Value BU-4G basestasjon

• 4 × Wireless Value DLCcl trådløse klimasensorer

• 1 × beskyttende hardkoffert

Basestasjonen fungerer som et sentralt knutepunkt for datainnsamling, mens de fire sensorene plasseres i rommene eller områdene som skal undersøkes.

Dette gjør løsningen praktisk ved både planlagte inneklimakartlegginger og feilsøking på bygg med rapporterte komfortproblemer.

Fordeler:

• Fire samtidige målepunkter

• Tre inneklimaparametere per sensor

• Trådløs kommunikasjon mellom sensorer og basestasjon

• Dataoverføring via 4G

• Ingen krav om lokal Ethernet-tilkobling

• Egnet til målinger over tid

• Transportabel løsning i hardkoffert

• Mulighet for utvidelse med flere kompatible sensorer

Fire klimasensorer – mål inneklimaet på flere steder samtidig

Kofferten inneholder fire Wireless Value DLCcl-klimasensorer.

Hver sensor måler tre viktige inneklimaparametere:

1. CO2 – karbondioksid

CO2-nivået kan brukes som en indikator på hvordan ventilasjonen fungerer i rom der mennesker oppholder seg.

Ved å følge CO2-konsentrasjonen over tid kan man blant annet undersøke om nivåene stiger i perioder med høy personbelastning.

2. Temperatur

Temperaturmålingene viser hvordan romtemperaturen utvikler seg gjennom måleperioden.

Dette er nyttig ved undersøkelser av termisk komfort, oppvarming, kjøling og temperaturforskjeller mellom rom.

3. Relativ luftfuktighet (RH)

Måling av relativ luftfuktighet gir informasjon om fuktforholdene i inneluften.

Dette kan være relevant ved vurdering av komfort, drift av ventilasjonsanlegg og risiko for ugunstige fuktforhold.

Når alle tre parameterne registreres samtidig, får brukeren et mer helhetlig bilde av inneklimaet enn ved enkeltstående temperaturmålinger.

CO2-måling – dokumenter ventilasjonsforhold over tid

CO2 er en viktig parameter ved undersøkelser av inneklima i rom med personopphold.

I klasserom, møterom, kontorer og andre lokaler kan CO2-konsentrasjonen variere betydelig gjennom dagen.

Ved å logge måleverdiene kontinuerlig kan man undersøke når nivåene øker, hvor lenge de holder seg høye, og hvordan de endrer seg når personbelastningen eller ventilasjonen varierer.

Typiske bruksområder:

• Kontroll av ventilasjonsforhold

• Kartlegging av CO2-nivå i klasserom

• Måling i kontorer og møterom

• Undersøkelser av inneklimaklager

• Dokumentasjon før og etter ventilasjonstiltak

• Sammenligning av ulike rom og soner

CO2-målinger er en nyttig indikator, men gir ikke alene en fullstendig vurdering av luftkvaliteten. Andre forurensninger og inneklimafaktorer kan også ha betydning.

Temperaturmåling – kartlegg termisk komfort

De fire DLCcl-sensorene registrerer temperatur på hvert sitt målepunkt.

Dette gjør det mulig å sammenligne temperaturforholdene mellom ulike rom eller områder.

Eksempler:

• Temperaturforskjeller mellom kontorer

• Variasjoner mellom etasjer

• Temperaturutvikling i undervisningsrom

• Kontroll av oppvarming og kjøling

• Dokumentasjon av temperatur gjennom arbeidsdagen

• Kartlegging av periodiske komfortproblemer

Temperaturmålinger over tid kan gi et bedre beslutningsgrunnlag enn én enkelt avlesning.

Luftfuktighetsmåling – følg fuktforholdene i inneluften

Relativ luftfuktighet påvirker hvordan inneklimaet oppleves, og kan være relevant for både komfort og bygningsmessige forhold.

WebSensys-kofferten gjør det mulig å logge luftfuktigheten på fire steder samtidig.

Bruksområder:

• Inneklimaundersøkelser

• Kartlegging av luftfuktighet i kontorbygg

• Overvåking av undervisningslokaler

• Kontroll av fuktforhold i oppholdsrom

• Sammenligning av ulike bygningssoner

• Dokumentasjon av endringer gjennom døgnet

Sensorene måler relativ luftfuktighet i luften. De måler ikke fuktinnhold direkte i vegger, gulv eller andre byggematerialer.

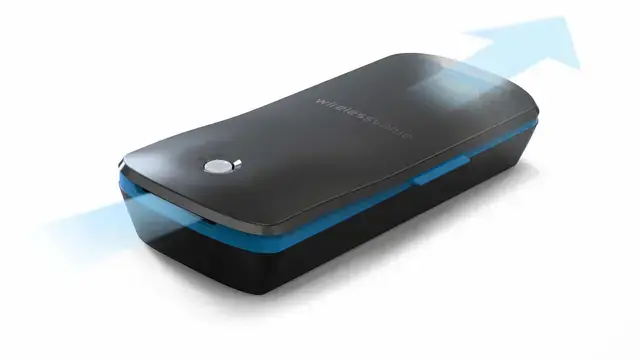

Wireless Value DLCcl – trådløs klimasensor

DLCcl er en kompakt, batteridrevet klimasensor som kombinerer CO2-, temperatur- og fuktighetsmåling.

Sensorene sender måledata trådløst til Wireless Value-basestasjonen.

Dette gjør det mulig å etablere flere målepunkter uten å trekke signalkabler gjennom bygget.

Viktige egenskaper:

• Måler CO2

• Måler temperatur

• Måler relativ luftfuktighet

• Trådløs kommunikasjon

• Justerbart måleintervall

• Intern lagringskapasitet på opptil 10 000 målinger

• Oppgitt batterilevetid på over 10 år ved fem minutters måleintervall, under produsentens spesifiserte forhold

• Kompatibel med Wireless Value-basestasjoner

De fire sensorene kan plasseres i forskjellige rom eller i ulike soner i samme rom, avhengig av måleoppgaven.

Wireless Value BU-4G – basestasjon med mobil datatilkobling

Settet leveres med én Wireless Value BU-4G basestasjon.

Basestasjonen mottar måledata fra de fire DLCcl-sensorene og videresender informasjonen via 4G-mobilnettet.

Dette gjør det mulig å gjennomføre måleprosjekter uten å være avhengig av kundens lokale Ethernet-nettverk.

Viktige egenskaper:

• Integrert 4G-kommunikasjon

• Støtter opptil 100 Wireless Value-sensorer

• Trådløs rekkevidde opptil 1000 meter ved fri sikt

• Intern buffer for opptil 200 000 målinger

• Programmerbart overføringsintervall

• Konfigurerbart endepunkt for måledata

• Støtte for Wireless Value Online Portal

• Ekstern antenne

• Strømforsyning 8–30 V DC

BU-4G er spesielt nyttig ved midlertidige måleprosjekter der tilgang til virksomhetens interne nettverk kan være upraktisk eller begrenset.

4G-overføring – tilgang til måledata uten lokalt Ethernet

En viktig fordel med WebSensys inneklimakoffert er at målesystemet benytter mobilnettet til dataoverføring.

Sensorene kommuniserer trådløst med basestasjonen, og BU-4G sender deretter dataene videre via 4G.

Slik fungerer systemet:

DLCcl-klimasensorer ? BU-4G basestasjon ? 4G-mobilnett ? nettportal eller server

Denne løsningen gjør det enklere å gjennomføre måleoppdrag på forskjellige lokasjoner.

Fordeler:

• Ingen Ethernet-kabel nødvendig til basestasjonen

• Egnet til midlertidige måleprosjekter

• Praktisk i bygg der IT-tilgang er begrenset

• Måledata kan sendes til en ekstern server

• Mulighet for fjernoppfølging

• Enkel flytting mellom oppdrag

For å benytte 4G-overføring må basestasjonen ha fungerende mobiltilkobling, nødvendig SIM-/datatjeneste og riktig konfigurasjon.

Nettbasert overvåking og datalogging

BU-4G kan sende måledata til Wireless Value Online Portal eller et annet kompatibelt, konfigurert endepunkt.

Dette gjør det mulig å samle måledata fra alle fire sensorene på ett sted.

Ved bruk av en egnet nettportal kan registrerte verdier følges og analyseres over tid.

Mulige anvendelser:

• Følge CO2-utviklingen gjennom dagen

• Sammenligne temperatur mellom rom

• Analysere variasjoner i luftfuktighet

• Dokumentere inneklimaforhold

• Undersøke perioder med høy personbelastning

• Sammenligne måleperioder før og etter tiltak

Tilgjengelige funksjoner for grafer, eksport, rapporter og alarmer avhenger av den valgte portal- eller serverløsningen.

Intern datalagring – beskyttelse ved kommunikasjonsavbrudd

WebSensys-systemet har lagringskapasitet både i sensorene og i basestasjonen.

Hver DLCcl-sensor har internminne for opptil 10 000 målinger.

BU-4G-basestasjonen har en bufferkapasitet på opptil 200 000 målinger.

Dette bidrar til å redusere risikoen for datatap ved midlertidige kommunikasjonsproblemer.

Bufferkapasiteten er spesielt nyttig ved måleoppdrag som pågår over flere dager eller uker.

Faktisk datatilgjengelighet vil avhenge av systemkonfigurasjon, måleintervall og hvordan kommunikasjonen gjenopprettes.

Trådløs rekkevidde opptil 1000 meter ved fri sikt

Wireless Value-systemet har en oppgitt radiorekkevidde på opptil 1000 meter ved fri sikt.

Dette gir fleksibilitet ved plassering av målepunkter.

Sensorene kan fordeles på flere rom og områder, forutsatt at radioforbindelsen til basestasjonen er tilstrekkelig.

Rekkevidden påvirkes blant annet av:

• Betongvegger

• Metallkonstruksjoner

• Etasjeskiller

• Tekniske installasjoner

• Avstand mellom sensor og basestasjon

• Lokale radioforhold

I større eller mer krevende bygg kan Wireless Value Range Extenders brukes for å utvide dekningen.

Justerbart måleintervall

DLCcl-sensorene støtter justerbart måleintervall.

Dette gjør det mulig å tilpasse datainnsamlingen til den aktuelle undersøkelsen.

Ved kartlegging av raske endringer kan et kortere intervall være nyttig, mens lengre intervaller kan være tilstrekkelige ved langsiktig overvåking.

Måleintervall og overføringsintervall bør velges med hensyn til ønsket detaljnivå, batteriforbruk og datamengde.

Skalerbart system – utvid med flere sensorer

Selv om WebSensys-kofferten leveres med fire DLCcl-sensorer, støtter BU-4G-basestasjonen opptil 100 Wireless Value-sensorer.

Dette gjør systemet mulig å utvide ved behov.

Ytterligere kompatible sensorer kan legges til for å overvåke flere målepunkter eller andre parametere.

Fordeler:

• Start med fire målepunkter

• Mulighet for flere sensorer

• Én felles 4G-basestasjon

• Fleksibel utbygging

• Egnet til større kartleggingsprosjekter

Ekstra sensorer og eventuelle rekkeviddeutvidere kjøpes separat.

Beskyttende hardkoffert – enkel transport og oppbevaring

WebSensys inneklimakoffert leveres i en hardkoffert som samler måleutstyret på ett sted.

Dette er praktisk for fagpersoner som gjennomfører inneklimaundersøkelser på forskjellige lokasjoner.

Fordeler:

• Samlet oppbevaring av utstyret

• Beskyttelse under normal transport

• Enklere organisering mellom oppdrag

• Praktisk for servicebiler og feltarbeid

• Transportabel løsning for midlertidige måleprosjekter

Koffertens dimensjoner, materiale og eventuelle tetthetsklassifisering er ikke oppgitt.

Bruksområder

Skoler og klasserom

Mål CO2, temperatur og relativ luftfuktighet i fire klasserom samtidig.

Dette gir et grunnlag for å undersøke hvordan inneklimaet utvikler seg gjennom skoledagen.

Kontorer og møterom

Kartlegg temperatur- og CO2-variasjoner i lokaler med ulik personbelastning.

Målingene kan være nyttige ved vurdering av ventilasjon og termisk komfort.

Næringsbygg

Følg inneklimaet i ulike soner og sammenlign forholdene mellom etasjer eller rom.

Ventilasjonskontroll

Dokumenter CO2- og temperaturutviklingen før og etter justeringer av ventilasjonsanlegget.

Inneklimaklager

Gjennomfør målinger over tid i rom der brukerne rapporterer om dårlig luft, varierende temperatur eller andre komfortproblemer.

Byggdrift og eiendomsforvaltning

Bruk kofferten til periodiske kontroller og kartlegging i forskjellige bygg.

Rådgivning og tekniske undersøkelser

Samle måledata som kan inngå i faglige vurderinger og rapporter om inneklimaforhold.

Tekniske spesifikasjoner – komplett koffert

Tekniske spesifikasjoner – Wireless Value DLCcl

Måleområder, oppløsning og nøyaktighet for CO2, temperatur og relativ luftfuktighet må kontrolleres mot DLCcl-databladet før de legges inn i nettbutikkens spesifikasjonstabell.

Tekniske spesifikasjoner – Wireless Value BU-4G

Leveringsomfang

WebSensys inneklimakoffert inneholder:

• 1 × Wireless Value BU-4G 4G-basestasjon

• 4 × Wireless Value DLCcl CO2-, temperatur- og luftfuktighetssensorer

• 1 × beskyttende hardkoffert

Strømforsyning til basestasjonen, SIM-kort, mobilabonnement, eventuell portaltilgang og annet tilbehør bør avklares mot den konkrete leveransen.

Hvorfor velge WebSensys inneklimakoffert?

Viktige fordeler:

• Komplett system med fire klimasensorer

• Måling av CO2, temperatur og relativ luftfuktighet

• Fire samtidige målepunkter

• Trådløs datainnsamling

• 4G-overføring uten behov for Ethernet

• Nettbasert tilgang til måledata via kompatibel løsning

• Intern lagringskapasitet i sensorer og basestasjon

• Opptil 1000 meters radiorekkevidde ved fri sikt

• Justerbart måleintervall

• Mulighet for utvidelse med flere sensorer

• Transportabel hardkoffert

• Egnet til midlertidige måleprosjekter

• Praktisk for inneklimarådgivere og driftsteknikere

• Nyttig ved ventilasjonskontroll og inneklimakartlegging

WebSensys inneklimakoffert – dokumenter inneklimaet på fire steder samtidig

Trenger du en fleksibel løsning for måling av CO2, temperatur og luftfuktighet i bygg?

WebSensys inneklimakoffert med fire Wireless Value DLCcl-sensorer og BU-4G basestasjon gjør det mulig å samle inn måledata fra fire steder samtidig og overføre informasjonen via mobilnettet.

Systemet er spesielt nyttig ved undersøkelser av ventilasjon, termisk komfort og inneklimaforhold i skoler, kontorer, næringsbygg og andre lokaler.

Med trådløse sensorer, 4G-kommunikasjon og en praktisk hardkoffert får du en transportabel løsning som kan flyttes mellom forskjellige måleoppdrag.

WebSensys inneklimakoffert – profesjonell trådløs inneklimaovervåking med fire målepunkter og 4G-datalogging.
